Трассоискатель Успех АГ-309.15К с функцией сохранения GPS/ГЛОНАСС координат предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), поиска неисправностей кабельных линий, а также позволяет определить координаты прохождения коммуникации с помощью встроенного GPS\ГЛОНАСС модуля, которые можно сохранить в память прибора и позже просмотреть на компьютере.
Приемник «АП-019.3» | |
Параметр | Значение |
Квазирезонансные частоты фильтров | 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц |
Добротность квазирезонансных фильтров (Q) | Не менее 100 |
Диапазон частот «Широкая полоса» | 0,04…8 кГц |
Диапазон частот «Радио» | 8…40 кГц |
Максимальный коэффициент усиления электрического тракта | >100 дБ |
Количество встроенных датчиков | 4 |
Подключаемые внешние датчики | КИ-110, НР-117, ДОДК-117, ДКИ-117 (пр-во «ТЕХНО-АС») |
Управление чувствительностью |
|
Определение глубины залегания трассы | Автоматически в режиме «Трасса» 0….9,99 м |
Точность определения глубины залегания | ±5% |
Измерение тока принимаемого сигнала | Автоматически в режиме «Трасса» 0,001….9,99 А |
Точность измерения тока принимаемого сигнала | ±5% |
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов | При совместной работе с трассировочными генераторами пр-ва «ТЕХНО-АС» («Импульсный» режим) |
Визуальная индикация | LCD дисплей, 320х240 пикселей, LED подсветка |
Индицируемые параметры |
|
Звуковая индикация | Встроенный излучатель: — синтезированный звук ЧМ — звуковая индикация нажатия кнопок |
Источник питания | 4…7 В (4 элемента тип «С») |
Время непрерывной работы от одного комплекта щелочных батарей | Не менее 20 часов |
Диапазон температур эксплуатации / хранения | -20…60 / -30…60°С |
Степень защиты корпуса | IP54 |
Габаритные размеры | 330х140х700 мм |
Масса | 2,4 кг |
Режим поиска внутритрубного генератора | |
Частота сигнала, принимаемого от внутритрубного генератора | 512 Гц |

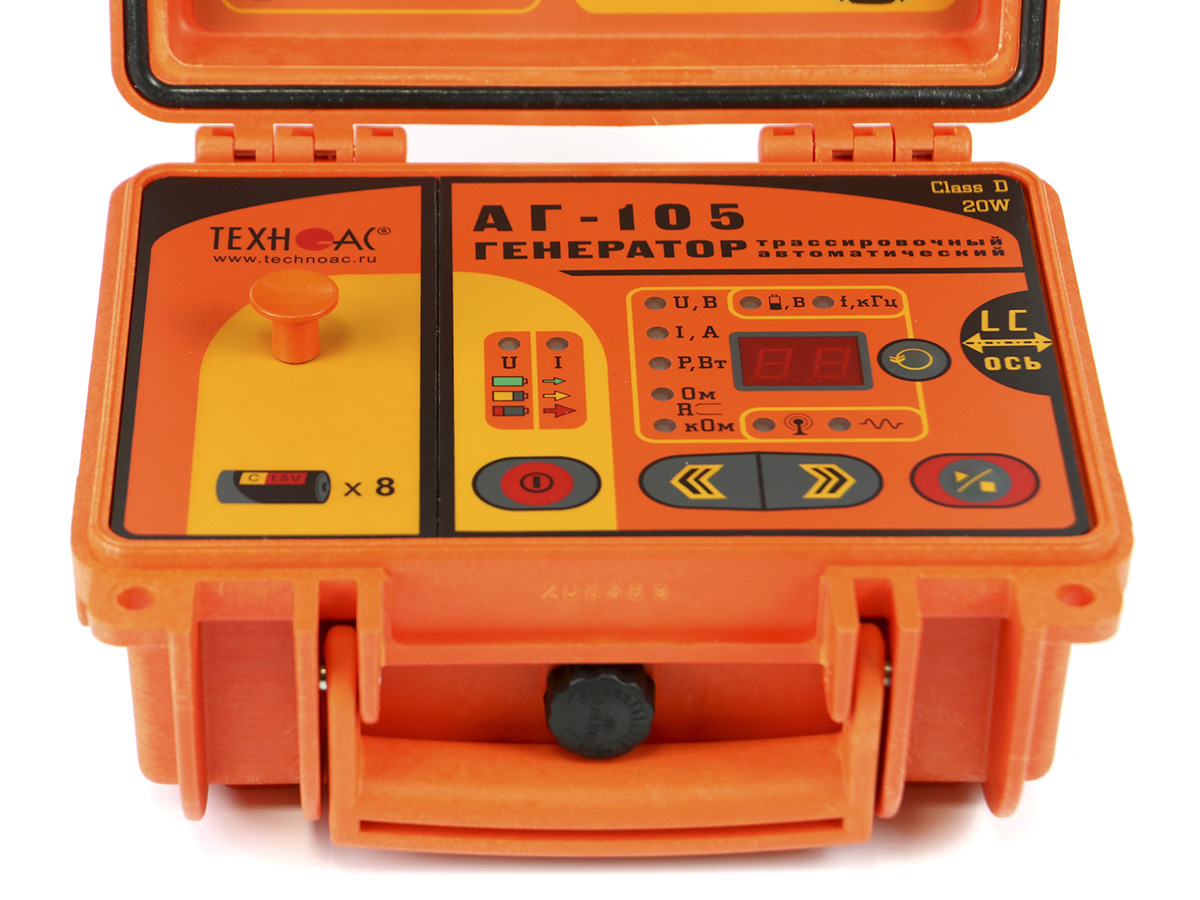

Генератор «АГ-105» | |
Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% «кГц» | |
Нагрузка «клипсы» или «клещи» | 512 «0.5» / 1024 «1.0» / 8192 «8.2» / 32768 «33» |
«Антенные» режимы | 8192 «8.2» / 32768 «33» |
Режим работы | |
«Антенные» режимы | Встроенная передающая антенна «LC» |
Внешняя передающая антенна «АН» | |
Режим работы | |
Режимы «модуляции» (сигналы специальной формы) | Прерывистый «ПР» (кратковременные посылки сигнала) Длительность посылки 0,12сек Частота следования посылок 1Гц |
Двухчастотный «2F» (одновременная генерация частот 1024Гц и 8192Гц) Соотношение амплитуд 4/1 (соответственно) |
|
Выходные параметры при напряжении питания 12…15В | |
Выходной ток, А | |
Ограниченный программой при ручном повышении, ≥ | 5 — при частотах 512Гц «0.5» / 1024Гц «1.0» / 8192Гц «8.2» / «2F» |
3 — при частоте 32768Гц «33» | |
Заданный для автоматического согласования, ≥ | 0,2 -при частотах 512Гц «0.5» / 1024Гц «1.0» / «2F» |
0,1 — при частотах 8192Гц «8.2» / 32768Гц «33» | |
Максимальное выходное напряжение, В | |
В зависимости от «модуляции», ≥ | 32 — в двухчастотном режиме модуляции «2F» |
40 -в других режимах | |
Максимальная выходная мощность, Вт | |
Ограниченная программой, ≥ | 20 — При частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2» |
6 — При частоте 32768 Гц «33» | |
Источники питания | |
Напряжение питания | 7…15 В |
Батарейный комплект «тип С×8» | 8 щелочных («alkaline») элементов 1,5В «тип С» |
Внешние источники питания (не входят в комплект поставки) | Аккумулятор «12В» (например, автомобильный) Выходное напряжение 11…14В при токе не менее 4А |
Сетевой блок питания АГ114М.02.020 (дополнительная принадлежность) Выходное напряжение 15В, мощность 60Вт |
|
Время работы («жизненный цикл» зависит от качества батарей) | При работе от батарейного комплекта «тип С×8» ≈ 5часов в режимах «НП» и «2F» (при исходной выходной мощности 7Вт ) или ≈ 25часов в режиме «ПР» (при исходной выходной мощности 15Вт) |
При внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сетевого блока, время работы не ограничено | |
Функциональные особенности | |
Автоматическое управление выходной мощностью в процессе генерации | Пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания |
Согласование с нагрузкой | Автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке: — ≥ 0,2А при частотах 512Гц «0.5» / 1024Гц «1.0» / «2F»; — ≥ 0,1А при частотах 8192Гц «8.2» и 32768Гц «33». |
Ручное (кнопками МЕНЬШЕ / БОЛЬШЕ « ») после автоматического согласования | |
Варианты подключения к исследуемой коммуникации | «Контактное» подключение с «возвратом тока через землю» |
«Бесконтактное» подключение с применением встроенной передающей антенны «LC» | |
«Бесконтактное» подключение с применением внешней передающей антенны «АН» | |
«Бесконтактное» подключение с применением индукционных передающих «клещей» | |
Конструктивные параметры | |
Выходной усилитель мощности | Технология: модифицированный CLASS D КПД до 85% |
Габаритные размеры, мм | 216х180х105 мм |
Вес, кг | 2 |
Условия эксплуатации | |
Допустимый диапазон температур окружающей среды при эксплуатации | -30…+60ºС С «батарейным» питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды. |
Степень защиты корпуса | IP65 (при закрытой крышке корпуса — кейса) |
