Трассоискатель Сталкер 15-04

Трассоискатель Сталкер 15-04

Надежный и простой прибор для локализации любых токопроводящих коммуникаций с автоматической оценкой глубины, силы тока и привязкой к географическим координатам.
Прибор незаменим при обследовании участков местности перед проведением земляных работ.
В комплект поставки «Сталкер 15-04» входит генератор ГТ-15 и приемник ПТ-04.

Общие особенности трассопоискового комплекса:

• Комплекс способен работать при температуре до -30°С.
• GPS-выноска подземных трасс с последующим наложением на карту:
• Беспроводная связь с ПК
• Функция «живой звук» позволяет оператору на слух определить тип коммуникации
• Локализация дефектов изоляции с точностью до 10 см.
• Частота 33 кГц для наведения сигнала генератора ГТ-15 с поверхности земли
• Легкий и компактный генератор ГТ-15

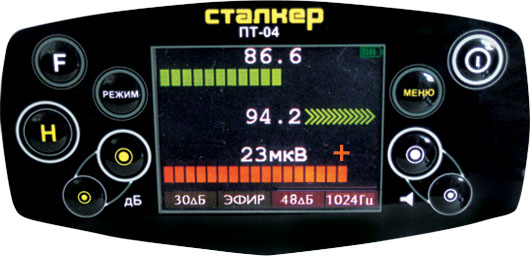

ПРИЕМНИК ПТ-04

Режим «ТРАССА»

• Определение планового положения коммуникации с указанием отклонения от её оси (влево / вправо) методами«максимума» и «минимума» одновременно.
• Указание направления тока (от генератора / к генератору).
• Непрерывный вывод на индикацию глубины залегания коммуникации и силы протекающего по ней тока рабочей частоты.
• Функция “острый максимум” объединяет точность режима “минимума” и удобство режима “максимума”.

Режим «ТРАССА-ЗОНД»

• Определение мест повреждения изоляции коммуникаций с одновременным определением ее планового положения.
• Отбор жил кабеля, определения мест короткого замыкания, обрыва в кабеле или проводке (совместно с мини-датчиком МД-01).

Приёмник без применения генератора обеспечивает на рабочих частотах:

• «50 Гц»(POWER) – обнаружение силовых кабелей под напряжением;
• «РАДИО» –поиск телефонных кабелей, а также других коммуникаций по наведенным радиоволнам в диапазоне частот от 10 кГц до 36 кГц;
• «100 Гц» и «300 Гц» — поиск коммуникаций и мест повреждения изоляции трубопроводов по сигналам электрохимической защиты (ЭХЗ);
• «550 Гц» и «1450 Гц» — поиск замыкания на землю воздушных линий (ВЛ) по гармоникам токов промышленной частоты;
• «ЭФИР»- поиск коммуникаций по наведенным сигналам телефонных и трансляционных каналов в диапазоне частот от 48 Гц до 14 кГц.

Запись в память приемника ПТ-04:

• уровня сигналов с магнитных антенн и по входу «ЗОНД»;
• направления к коммуникации;
• показания глубины залегания коммуникации и величины тока в ней;
• направления поискового тока;
• относительной полярности разности потенциалов по входу «ЗОНД»;
• фазы сигнала по входу «ТРАССА» рабочих частот;
• местные дата и время в момент снятия показаний по информации GPS;
• координат места снятия показаний по информации GPS.

Генератор ПТ-15:

• Частота 33 кГц обеспечивает эффективное определение коммуникаций при бесконтактной подачи сигнала генератора «ГТ-15»;
• одновременная подача двух частот;
• индикация величины выходного тока;
• напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе и оценить возможную дальность трассировки коммуникаций;
• два режима работы — непрерывная и импульсная генерация для экономии заряда аккумуляторов;
• автоматическое согласование генератора с нагрузкой.
