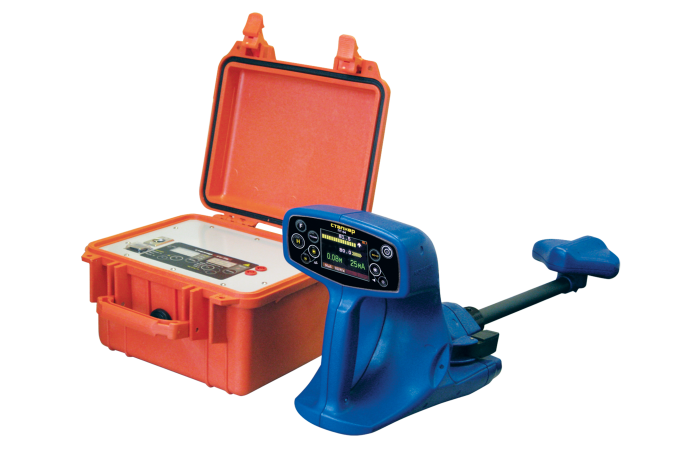

Трассоискатель Сталкер 75-04
Трассировка и диагностика состояния подземных коммуникаций основанная на принципах электромагнитной индукции. В комплект поставки «Сталкер 75-04» входит генератор ГТ-75 и приемник ПТ-04.
Общие особенности трассопоискового комплекса:
ПРИЕМНИК ПТ-04
Режим «ТРАССА»
Режим «ТРАССА-ЗОНД»
Приёмник без применения генератора обеспечивает на рабочих частотах:
Запись в память приемника ПТ-04:
Генератор ГТ-75
Технические характеристики приемника ПТ-04
Номинальные значения рабочих частот*, Гц | при работе с генератором | 273, 526, 1024,8928, 32768 |
при работе без генератора | 50, 100, 300, 550, 1450. «РАДИО» | |
Чувствительность при отношении сигнал шум 6 дБ на частотах: 273, 526, 1024,8928 Гц |
200 мкА к току, протекающему на расстоянии 1 метр |
|
Чувствительность при отношении сигнал шум 6 дБ на частоте 33 кГц |
10 мкА к току, протекающему на расстоянии 1 метр |
|
Полоса пропускания для режима «РАДИО» | от 10 кГц до 36 кГц | |
Полоса пропускания для режима «эфир» | от 48 Гц до 14 кГц | |
Ширина полосы пропускания для режимов с рабочей частотой 50, 273, 526, 1024 и 8928 Гц, не более, Гц: — по уровню минус 3 дБ — по уровню минус 60 дБ |
9 24 |
|
Чувствительность по входу гнезда «ЗОНД» при отношении сигнал-шум 6 дБ, не менее, мкВ |
10 | |
Динамический диапазон входных сигналов, dB | 120 | |
Определение тока рабочей частоты в коммуникации | от 10 мА до 10,0 А | |
Определение глубины залегания коммуникации, м | От 0,10 до 6,00 | |
Определение напряжения рабочей частоты по входу гнезда «ЗОНД» | от 100 мкВ до 1,70 В | |
Предел допускаемой погрешности определения планового положения оси одиночной коммуникации на глубине залегания 2 м, не более, м |
± 0,1 | |
Габаритные размеры, мм, не более | 720х245х170 | |
Масса, кг, не более | 2,4 | |
Диапазон рабочих температур, 0С | от -30 до +55 |
Технические характеристики генератора ГТ-75
Рабочие частоты*, Гц |
273, 526, 1024,8928 |
Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт |
от 10 до 75 |
Габаритные размеры, мм, не более |
275x250x180 |
Вес со встроенными аккумуляторами, кг |
8,5 |
Диапазон рабочих температур, °С |
от -30 до +55 |
