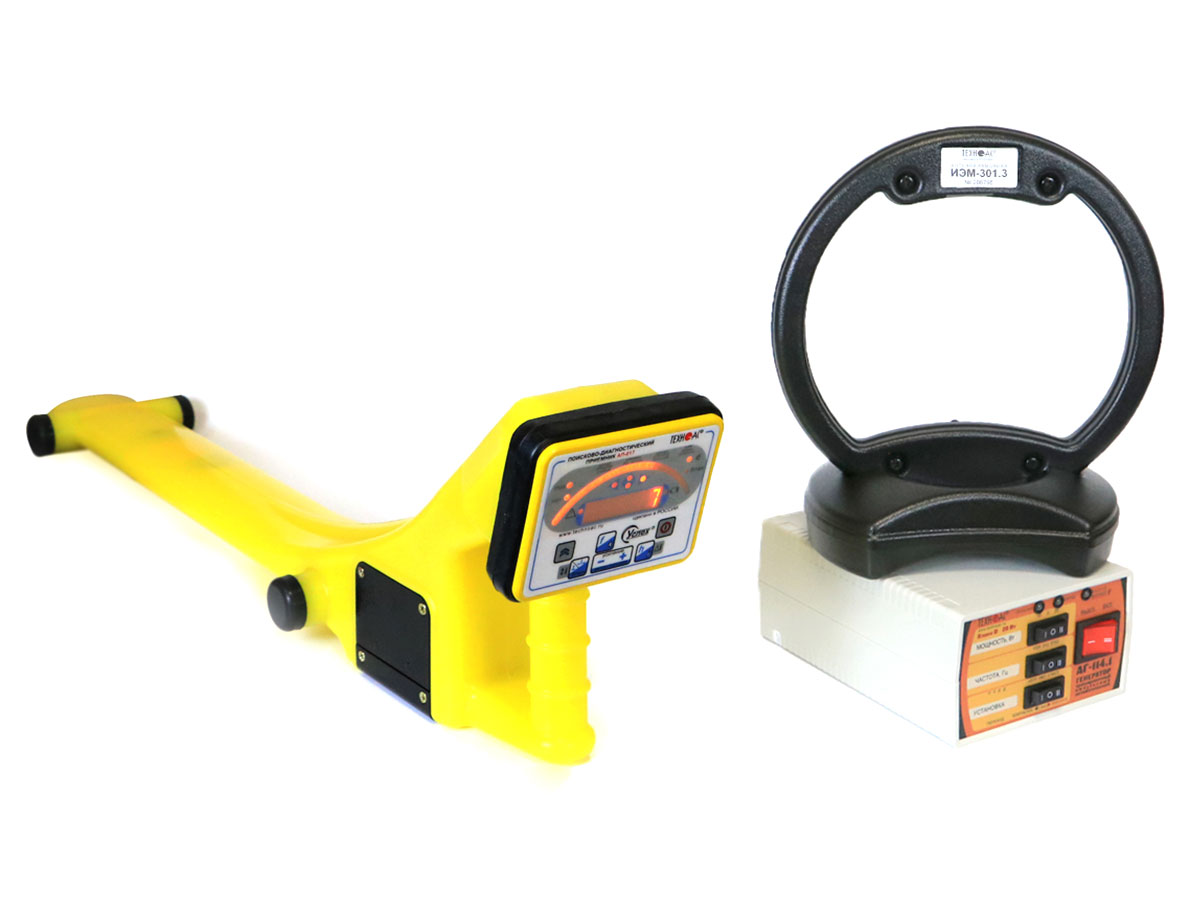

Трассоискатель Успех АГ-308.10Н предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.
Поиск неисправностей кабельных линий, определение положения подземных коммуникаций, прямое цифровое измерение глубины их залегания, указание направления отклонения от оси коммуникации, измерение силы тока в коммуникации, определение типа коммуникации.
Приемник «АП-017» | |
Рабочие частоты пассивные, кГц | 50,100,12-24 |
Рабочие частоты активные, Гц (для «Успех АГ-308.10М») | 512, 1024, 1450, 8928, 9820 |
Рабочие частоты активные, Гц (для «Успех АГ-308.10Н») | 512, 1024, 1450, 8192, 9820 |
Максимальная измеряемая глубина, м | До 10 |
Максимальная глубина обнаружения, м | До 25 |
Максимальное удаление от генератора, км | До 3 |
Время непрерывной работы без подсветки (LR 11 A/час), ч | До 50 |
Диапазон эксплуатационных температур, °С | -30 …+45 |
Питание | 2 элемента D |
Габариты, мм | 720x110x150 |
Вес прибора без чехла, кг | 1,700 |
Генератор «АГ-114.1» | |
Выходная мощность при работе на согласованную нагрузку (в зависимости от режима включения), Вт | 5, 10, 20 |
Усилитель мощности | CLASS D КПД 80% |
Частота генерации (непрерывный или импульсный), Гц | 512, 1024, 8192, одновременно 3 частоты |
Диапазон сопротивлений нагрузки, соответствующий диапазону мощностей (5…20Вт), Ом | 1 … 1000 |
Согласование с нагрузкой | автоматическое |
Время непрерывной работы при выходной мощности 20 Вт (импульсы), час | 5 |
Питание | 1 аккум. 12В/2,2 Ач или сетевой блок |
Габаритные размеры электронного блока, не более, мм | 190х140х80 |
Вес генератора в чехле с носимым аккум., не более, кг | 2,2 |
Индуктивная антенна «ИЭМ-301.3» | |
Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
Тип корпуса | пластмассовый, герметичный |
