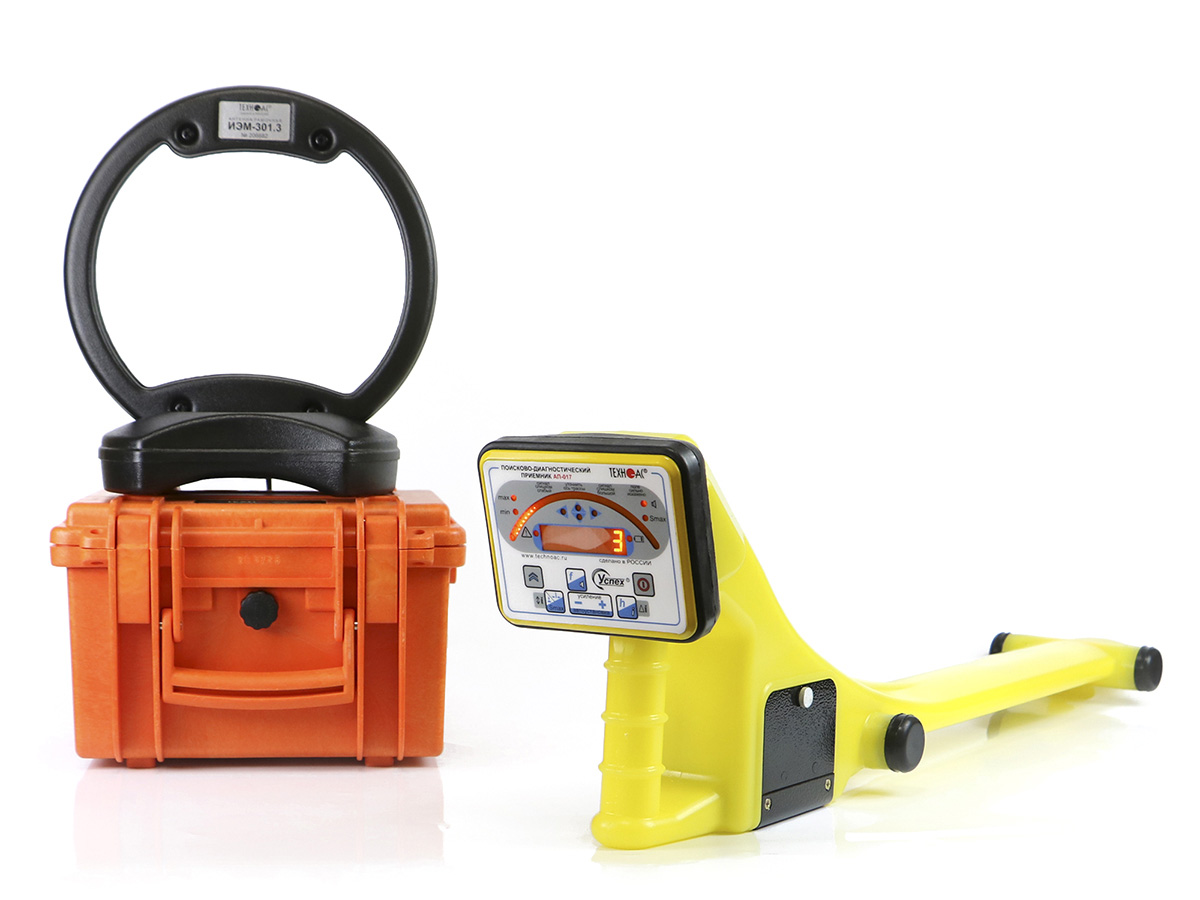

Трассоискатель Успех АГ-308.60Н предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), на глубине до 10 м и удалении до 5 км от места подключения генератора поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.

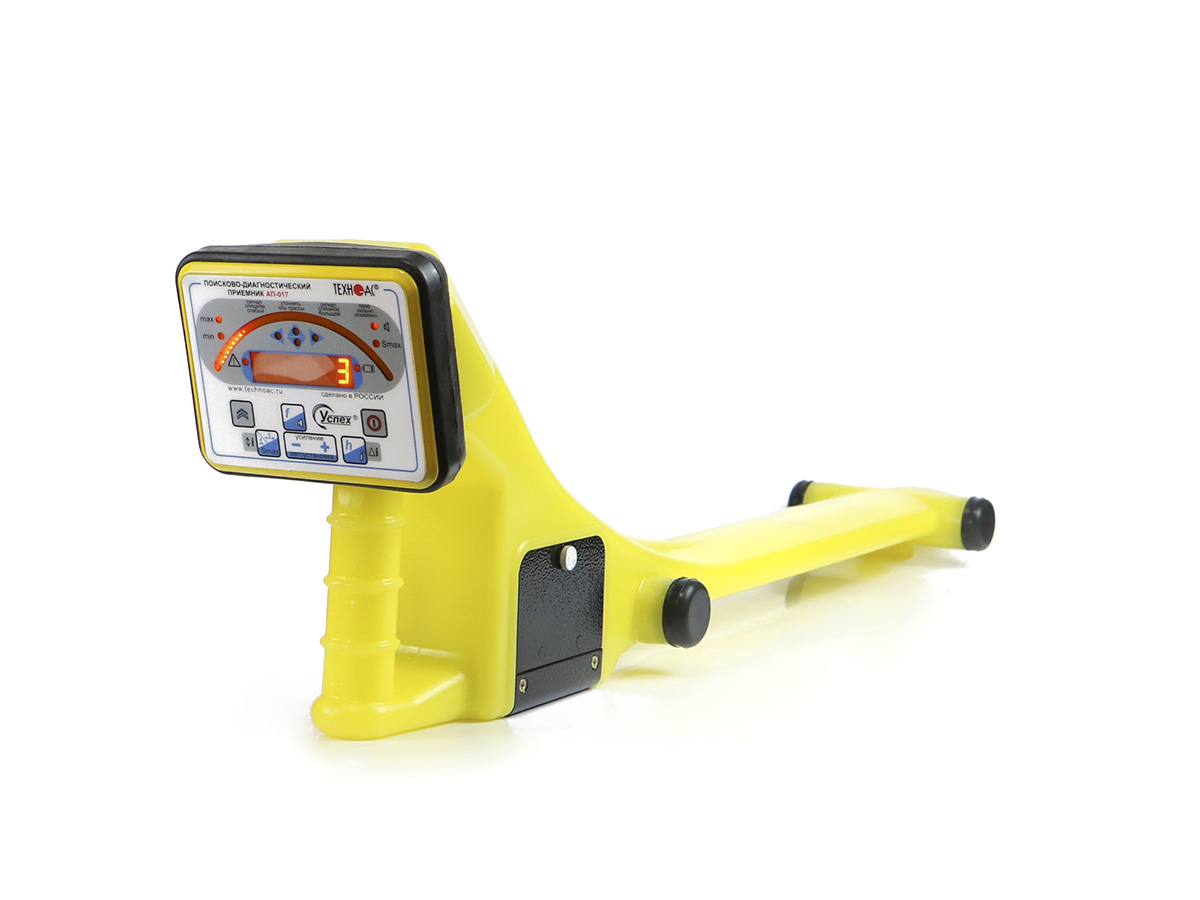

Приемник «АП-017» | |
Рабочие частоты | |
Пассивные, Гц | 50, 100, 12-24 |
Активные, Гц (для «Успех АГ-308.60М») | 512, 1024, 8928 |
Активные, Гц (для «Успех АГ-308.60Н») | 512, 1024, 8192 |
Особенности | |
Максимальная измеряемая глубина, м | До 10 |
Максимальная глубина обнаружения трассы, м | До 25 |
Время непрерывной работы, ч | До 50 |
Источники питания | |
Питание | 2 элемента D |
Конструктивные параметры | |
Габариты, мм | 720x110x150 |
Вес прибора без чехла, кг | 1,7 |
Диапазон эксплуатационных температур, °С | -30 …+45 |

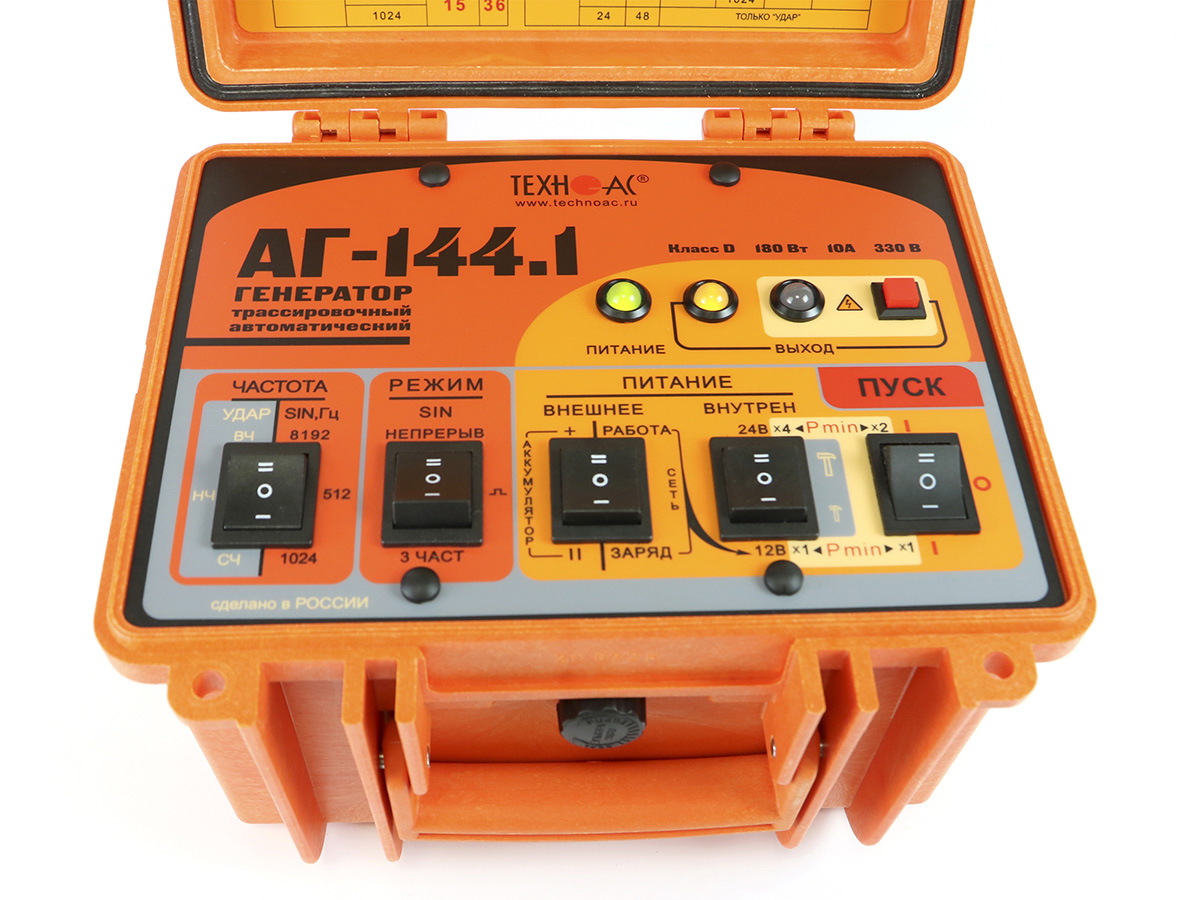

Генератор «АГ-144.1» | ||
Частоты генерируемого сигнала, Гц | ||
Частоты SIN f1 / f2 / f3, ±0,1% | 512/1024/8192 | |
Частоты следования ударов нч / сч / вч | 0,5/1/2 | |
Режимы генерации | «SIN» «непрерыв» «SIN» «» «SIN» «3 част.» «УДАР» |
|
Выходные параметры синусоидальной генерации | ||
Максимальное выходное напряжение, В | ||
при автономном питании с добавлением внешнего аккумулятора 12/24В — при питании от сетевого блока |
220 330 140 |
|
Выходная мощность, Вт | ||
при автономном питании с добавлением внешнего аккумулятора 12/24В — при питании от сетевого блока |
От 7,5 до 120 От 45 до 180 От 18 до 72 |
|
Допустимое сопротивление нагрузки | любое (0…∞) | |
Согласование с нагрузкой | автоматическое | |
Источники питания | Встроенный акк.комплект Сетевой блок питания |
|
Габаритные размеры электронного блока (кейса), не более, мм | 220х160х145 | |
Вес электронного блока, не более, кг | 8,2 | |
Условия эксплуатации | ||
Допустимый диапазон температур окружающей среды при эксплуатации | минус 30…+45ºС | |
Класс климатической защиты | IP54 |
