Трассоискатель Успех АГ-309.60Н
Трассоискатель Успех АГ-309.60Н предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные...
Загрузка...В наличии много
247440 руб.RUB
Цена без скидки: 255093
-3%
Экономия 7653
Трассоискатель Успех АГ-309.60Н предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), на глубине до 10 м и удалении до 5 км от места подключения генератора поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.
Рекомендуемые области применения
- Энергетика с протяженными коммуникациями
Особенности приемника
- несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум», режимы «Относительное расстояние до коммуникации» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора;
- расширенные возможности: вывод значения измеренной глубины залегания на индикатор на всех рабочих частотах; определение отклонения от оси трассы по индикатору в режиме «трасса»;
- определение типа подземной коммуникации;
- полная поддержка энергосберегающих (импульсных) режимов работы трассировочных генераторов;
- встроенное микропроцессорное управление максимально упрощает подготовку прибора к работе и предохраняет от ошибок оператора;
- большой жидкокристаллический индикатор с высоким разрешением и регулируемой яркостью подсветки;
- одновременная работа со встроенными и внешними датчиками позволяет значительно повысить скорость и качество выполнения отдельных видов работ;
- поиск дефектов коммуникаций, в том числе поиск мест нарушения изоляции трубопроводов;
- подключение дополнительных внешних датчиков расширяет перечень решаемых задач;
- идентификация отдельных кабелей, функция «выбор кабеля из пучка» (с помощью дополнительных индукционных клещей КИ-110);
- корпус прибора изготовлен из высокопрочного окрашенного пластика и стоек к атмосферным воздействиям во всем диапазоне рабочих температур от -20°С до +60°С. Допускается использование приемника в полу погруженном состоянии в воде пресных водоемов;
- меню на двух языках (русский и английский).
Технические характеристики Успех АГ-309.60Н:
| Приемник «АП-019.1» | |
| Центральная частота фильтра приемника (f), Гц | Переключаемая 50(60)/ 100(120)/ 512/ 1024/ 8192 Гц |
| Добротность фильтра приемника (Q) | Не менее 100 |
| «Широкая полоса» (ШП), Гц | 50…10 000 |
| Подключаемые внешние датчики * | ДКИ, ДОДК, КИ |
| Определение глубины залегания | Автоматически в режиме «ТРАССА» |
| Точность определения глубины залегания | ± 5% |
| Определение эффективного тока в трассе | Автоматически в режиме «ТРАССА» |
| Точность определения эффективного тока в трассе | ± 5% |
| Визуальная индикация | Графический LCD 320х240 с LED подсветкой |
| Звуковая индикация | Головные телефоны |
| Встроенный излучатель | |
| Питание | 4…7В (4 элемента тип «С») |
| Время непрерывной работы от одного комплекта батарей | Не менее 20 час. |
| Диапазон температур эксплуатации / хранения, °С | -20…+45 |
| Степень защиты от влаги и пыли | IP54 |
| Габаритные размеры, мм | 330х140х700 |
| Масса не более, кг | 2,0 кг |
| Генератора «АГ-144.1» | ||
| Частоты генерируемого сигнала, Гц | ||
| Частоты SIN f1 / f2 / f3, ±0,1% | 512/1024/8192 | |
| Частоты следования ударов нч / сч / вч | 0,5/1/2 | |
| Режимы генерации | «SIN» «непрерыв» «SIN» «  »«SIN» «3част» «УДАР» |
|
| Выходные параметры синусоидальной генерации | ||
| Максимальное выходное напряжение, В | ||
| при автономном питании с добавлением внешнего аккумулятора 12/24В — при питании от сетевого блока |
220 330 140 |
|
| Выходная мощность, Вт | ||
| при автономном питании с добавлением внешнего аккумулятора 12/24В — при питании от сетевого блока |
От 7,5 до 120 От 45 до 180 От 18 до 72 |
|
| Допустимое сопротивление нагрузки | любое (0…∞) | |
| Согласование с нагрузкой | автоматическое | |
| Источники питания | Встроенный акк.комплект Сетевой блок питания |
|
| Габаритные размеры электронного блока (кейса), не более, мм | 220х160х145 | |
| Вес электронного блока, не более, кг | 8,2 | |
| Условия эксплуатации | ||
| Допустимый диапазон температур окружающей среды при эксплуатации | минус 30…+45ºС | |
| Класс климатической защиты | IP54 | |

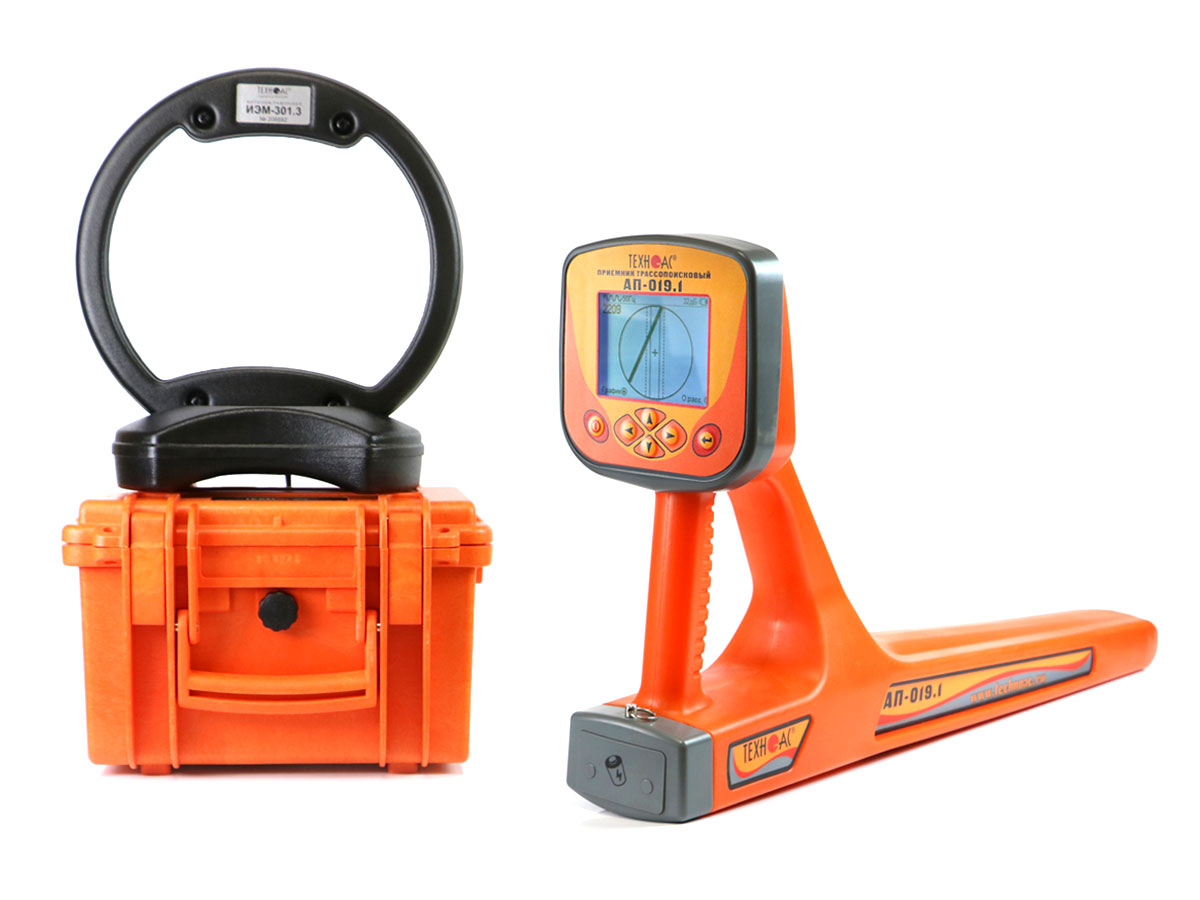

Состав комплекта Успех АГ-309.60Н:

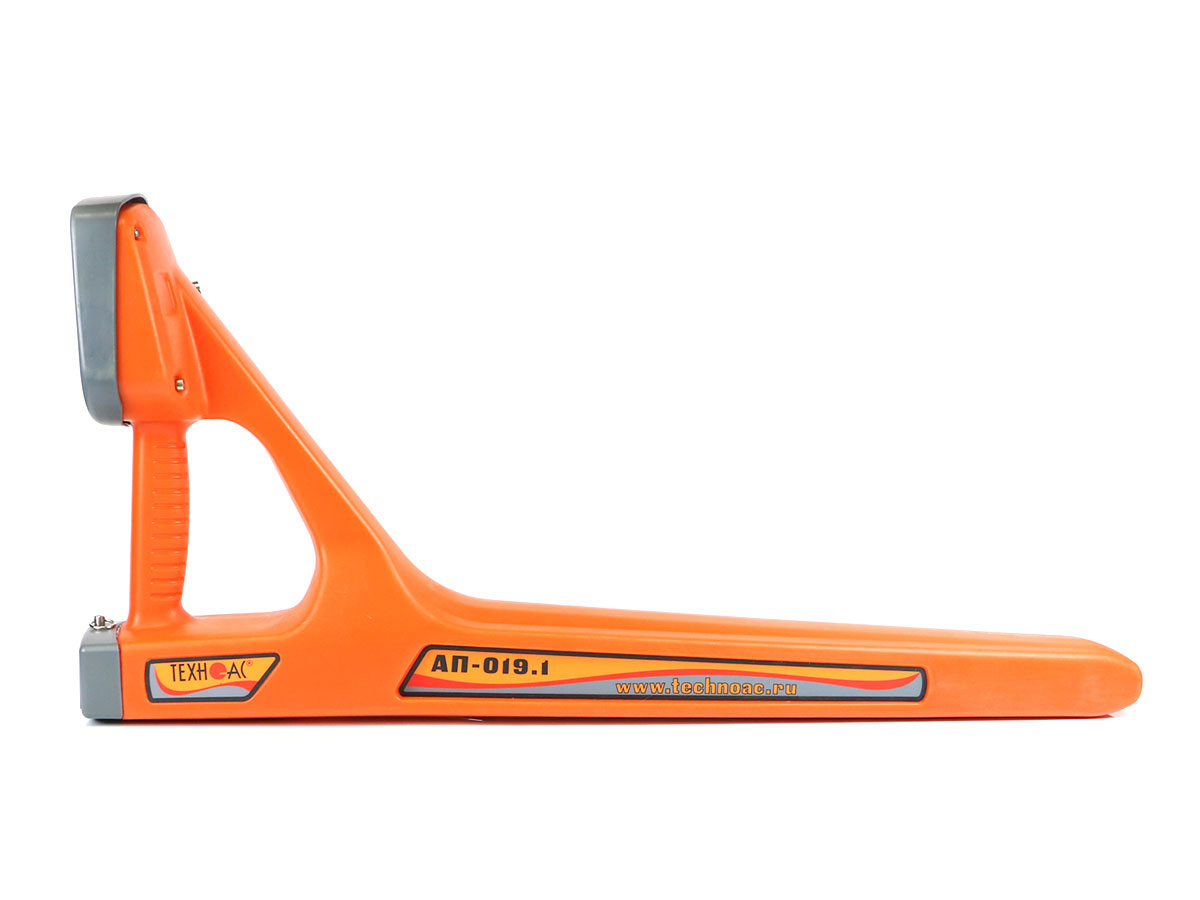

- Приемник «АП-019.1»
- Генератор «АГ-144.1»
- Индукционная антенна «ИЭМ-301.3»
- Чехол
Дополнительное оборудование Успех АГ-309.60Н:
- Датчик контроля качества изоляции «ДКИ-117»
- Датчик-определитель дефектов коммуникаций «ДОДК-117»
- Клещи индукционные «КИ-110»
- Накладная рамка «НР-117»
- Головные телефоны.
