Трассоискатель Успех АГ-401
Назначение трассоискателя Успех АГ-401:
Определения местоположения и глубины залегания скрытых коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы...
Загрузка...В наличии много
129174 руб.RUB
Цена без скидки: 133170
-3%
Экономия 3996
Назначение трассоискателя Успех АГ-401:
- Определения местоположения и глубины залегания скрытых коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении до 3 км от места подключения генератора.
- Определения мест повреждения кабельных линий.
- Обследования участков местности перед проведением земляных работ.
- Проведения работ по поиску скрытой проводки.
- Трассировка коммуникаций без непосредственного подключения.
Рекомендуемые области применения
- Геодезия
- Электрические сети
- ЭХ предприятия
- Теплосети
- ЖКХ
- Строительство
Решаемые задачи
- Трассировка кабеля и определение глубины залегания.
- Поиск металлических трубопроводов и определение глубины залегания.
- Поиск мест пересечения трубопроводов и кабеля.
Технические характеристики Успех АГ-401:
Приемник «АП-004»
| Параметр | Значение |
|---|---|
| Режимы работы, Гц | 1024, 8928, «ШП» |
| Общий коэффициент усиления по звуковому тракту, дБ | 35 |
| Напряжение питания, В Тип элементов питания |
9+1-2,5 (батарея/аккумулятор типа 6F22) |
| Мощность, подводимая к головным телефонам, мВт | 50 |
| Габаритные размеры прибора, не более, мм | 186х60х25 |
| Масса, не более, кг | 0,3 |
Генератор «АГ-114»
| Параметр | Значение |
|---|---|
| Частоты генерируемого сигнала, Гц | |
| Частота 1 | 512 ± 0,5 |
| Частота 2 | 1024 ± 1 |
| Частота 3 | 8928 ± 8 |
| Режимы генерации | |
| Режим 1 | непрерывный |
| Режим 2 | импульсные посылки |
| Режим 3 | импульсный трехчастотный |
| Длительность импульса, мс | |
| Режим 2, 3 | 100 |
| Частота следования импульсов, Гц | |
| Режим 2 | 1 |
| Режим 3 | 2 |
| Мощность, отдаваемая генератором в нагрузку, Вт | |
| Мощность 1 («5Вт») | 5±1,25 |
| Мощность 2 («10Вт») | 10±2,5 |
| Мощность 3 («20Вт») | 20±5 |
| Допустимое сопротивление нагрузки, Ом | любое |
| Диапазон сопротивлений согласованной нагрузки, Ом | |
| Мощность 1 («5Вт») | 0,3 … 1000 |
| Мощность 2 («10Вт») | 0,3 … 500 |
| Мощность 3 («20Вт») | 0,3 … 250 |
| Напряжение на выходе, В | |
| Ограниченное по умолчанию | 36 |
| Максимальное | 72 |
| Согласование с нагрузкой | автомат., 20-ти ступенчатое |
| Время согласования максимальное,не более, с | 12 |
| Допустимое внешнее напряжение питания, В | 11…15 |
| Источники питания | |
| Встроенный аккумулятор: — напряжение, В — емкость, Ач |
12 2,2 |
| Сетевой блок | 15В / 4,4 А max |
| Время зарядки штатного аккумулятора не более, ч | 5 |
| Габаритные размеры генератора, не более, мм | 190х140х80 |
| Вес генератора в чехле, не более, кг | 2,5 |
Электромагнитный датчик «ЭМД-226М»
| Параметр | Значение |
|---|---|
| Тип преобразователя | резонансная ферритовая магнитная антенна |
| Частота резонанса, Гц | 8928; 1024 Гц |
| Тип питания | От приемника |
| Коммутация резонанса | Принудительная (управляется приемником) |
Индуктивная антенна «ИЭМ-301.2»
| Параметр | Значение |
|---|---|
| Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |

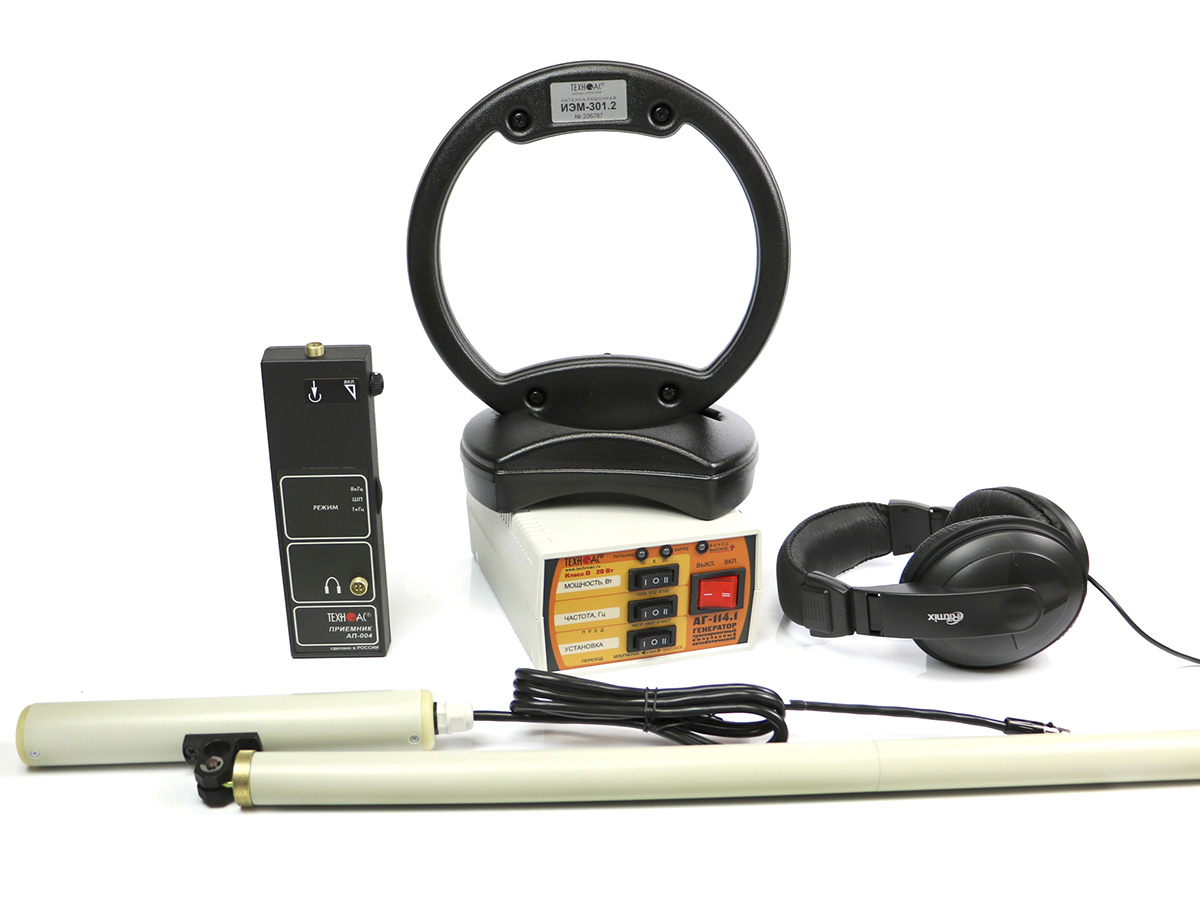

Комплект поставки Успех АГ-401:
| Наименование | Количество |
|---|---|
| Приемник «АП-004» | 1 шт. |
| Электромагнитный датчик «ЭМД-226М» | 1 шт. |
| Головные телефоны | 1 шт. |
| Генератор «АГ-114» | 1 шт. |
| Сетевой блок AG114М.02.020 |
1 шт. |
| Кабель внешнего аккумулятора АГ120.02.020 |
1 шт. |
| Кабель выходной АГ120.02.030 |
1 шт. |
| Штырь заземления АГ110.02.004 |
1 шт. |
| Индукционная антенна «ИЭМ-301.2» | 1 шт. |
| Сумка для комплекта Чехол 53222 |
1 шт. |
| Сумка для индукционной антенны «ИЭМ-301.2» Чехол 53107 |
1 шт. |
| Сумка для генератора «АГ-114» Чехол 53163 |
1 шт. |
| Контакт магнитный АГ120.02.090 |
1 шт. |
| Батарея 9В | 1 шт. |
| Руководство по эксплуатации. Паспорт | 1 шт. |
