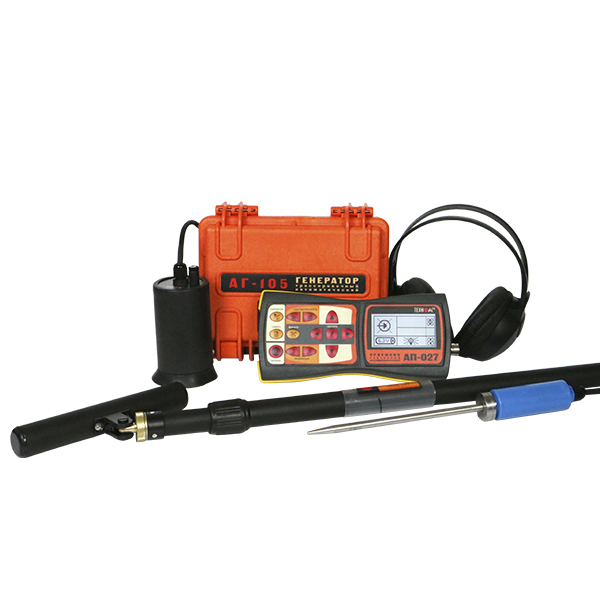

Трассотечеискатель Успех АТГ-425.15НД

Комплект с расширенной индикацией выходных параметров генератора

Рекомендуемые области применения Успех АТГ-425.15НД:

• ЖКХ
• Теплосети
• Водоканал

Назначение Успех АТГ-425.15НД:

• Определения местоположения и глубины залегания скрытых коммуникаций (кабельные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении до 5 км от места подключения генератора.
• Определения мест повреждения кабельных линий.
• Обследования участков местности перед проведением земляных работ.
• Поиск мест пересечения трубопроводов и кабеля.
• Проведения работ по поиску скрытой проводки.
• Обнаружения мест разгерметизации трубопроводов на глубине до 6 м.
• Контроль состояния запорной арматуры.

Трассотечеискатель «Успех АТГ-425.15НД» — универсальный многофункциональный комплект, в котором объединены три устройства

1. Трассоискатель с электромагнитным датчиком;
2. Трассоискатель с акустическим датчиком;
3. Течеискатель с акустическим датчиком.

Особенности Успех АТГ-425.15НД:

• Возможность выбора мощности в зависимости от решаемых задач (от 5 до 20 Вт).
• Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
• Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных.
• Наличие в составе течеискателя комплекта «АДМ-227» позволяет проводить работы по поиску утечек на трубах малого диаметра и работы по контролю состояния запорной арматуры.

Решаемые задачи Успех АТГ-425.15НД:

• Трассировка кабеля и определение глубины залегания.
• Поиск места повреждения силового кабеля.
• Поиск металлических трубопроводов и определение глубины залегания.
• Поиск мест пересечения трубопроводов и кабеля.
• Трассировка и контроль изоляции защитных покрытий газопровода.
• Контроль изоляции защитных покрытий.
• Трассировка канализационных трубопроводов.
• Определение мест утечки.
• Трассопоисковые приборы при работе на водопроводах.

Внимание! С целью повышения эффективности работы течетрассопоискового оборудования марок «Успех» и «Атлет» с акустическим датчиком «АД-227» проведена доработка конструкции акустического датчика и с 1 июня 2016 года акустический датчик «АД-227» поставляется со съемной ручкой и сменными наконечниками.

Принцип работы Успех АТГ-425.15НД

Режим трассопоиска:

Пассивный поиск: (трассопоиск без использования генератора)

Подключить головные телефоны и ЭМД к приемнику. Использовать режим «ШП», 50 Гц, 100 Гц. Работа в данном режиме позволяет обнаружить силовые кабели под напряжением (режим «ШП», затем 50 Гц), трубопроводы под катодной защитой и трубопроводы с перенаведенным излучением (режим «ШП», 100 Гц).

При работе оператора уровень сигнала анализируется по уровню шума в головных телефонах и стрелочному индикатору приемника.

Активный поиск: (трассопоиск с использования генератора)

Подключить головные телефоны и ЭМД к приемнику. Генератор представляет собой автоколебательную систему с мощным трансформаторным выходом, который служит для согласования с нагрузкой (кабель или трубопровод). Подключить генератор к нагрузке. Согласовать генератор с нагрузкой. Использовать режим «512», «1024», «8928», «х3». Па приемнике установить частоту аналогичную с генератором. Работа в данном режиме позволяет провести качественную трассировку коммуникаций (кабельных линий без напряжения, трубопровода)

Поиск места повреждения силового кабеля: (трассопоиск с использования генератора)

Поиск места повреждения силового кабеля можно осуществлять двумя методами: индукционным (ЭМД) и акустическим (АД). Подключить головные телефоны и ЭМД (АД) к приемнику. Подключить генератор к кабелю. Использовать режимы «512», «1024», «8928», «х3» (для индукционного метода); «ШП», «ФНЧ», «ПФ» (для акустического метода).

Режим течепоиска:

Подключить головные телефоны и АД к приемнику. Использовать режим «ШП», «ФНЧ», «ПФ». Механические колебания грунта, возникающие в результате течи из трубопровода, воспринимаются акустическим датчиком при помощи пьезоэлектрического преобразователя. Электрический сигнал поступает в электронный блок, откуда выводится на головные телефоны и на стрелочный индикатор. Оператор по максимальному сигналу на стрелочном индикаторе или по специфическому шуму свища определяет место положения разгерметизации трубопровода.
