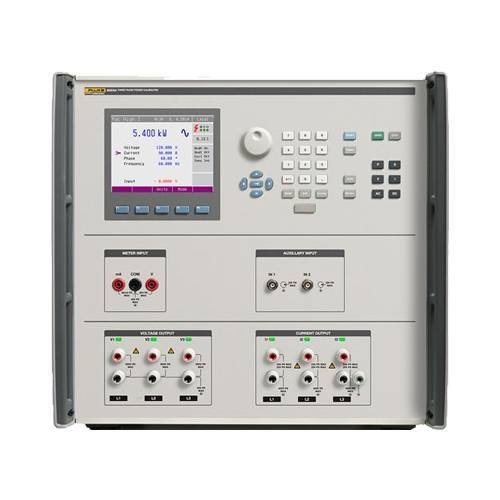

Трехфазный калибратор электрической мощности Fluke 6003A 230
Загрузка...
Трехфазный калибратор электрической мощности Fluke 6003A 230 – лабораторный прибор прецизионного класса, простое в использовании экономичное решение для проверки характеристик, тестирования и обслуживания измерительных устройств контроля электроэнергии переменного и постоянного тока.
Метрологическое оборудование можно использовать в качестве образцового источника мощности на предприятиях по производству измерительных приборов, электронной и электротехнической продукции, в сервисных центрах, ремонтных мастерских и метрологических органах. Интерфейсы GPIB и USB позволяют использовать калибратор в составе высокопроизводительных испытательных систем.
Функциональные особенности
Модель Fluke 6003A 230 снабжена 3 каналами для выдачи напряжения, 3 источниками тока с регулируемой частотой, а также встроенным мультиметром с отдельными входами. Отключаемое заземление каналов позволяет выполнять измерения в плавающем режиме, исключая влияние наводок от заземляющих контуров при калибровке приборов с собственным заземлением.
Каналы генерирования напряжения и тока могут задействоваться как по отдельности – при метрологическом обслуживании приборов контроля соответствующих параметров, так и одновременно, в ходе калибровки и поверки ваттметров. В режиме переменного тока предусмотрена возможность изменения фазы между сигналами напряжения и тока, а в трехфазном режиме – между разными каналами напряжения. Функционал мультиметра можно использовать одновременно с выдачей сигнала, что дает возможность выполнять тестирование и градуировку преобразователей разных типов.
Преимущества Fluke 6003A 230
- Наглядность и информативность – калибратор оборудован графическим дисплеем высокого разрешения с цветовой дифференциацией данных.
- Расширяемость – аппаратные опции и принадлежности позволяют наращивать базовую функциональность оборудования для реализации дополнительных режимов тестирования и настройки.
- Безопасность – парольная защита предотвращает несанкционированный доступ к режиму калибровки, исключая возможность случайного изменения метрологических параметров прибора.
Технические характеристики Fluke 6003A 230:
| Fluke 6003A 230 | |
|---|---|
| Обзор стандартных возможностей | |
| Источник переменного тока | 0,008 ВА до 18 кВА (каждый канал); 1, 2 или 3 канала |
| Диапазон основной частоты переменного тока | от 15 Гц до 1 кГц |
| Мощность постоянного тока | от 0,008 ВА до 18 кВА (1 канал) |
| Напряжение переменного тока | Переменный ток до 600 В, 3 канала |
| Напряжение постоянного тока | от 1 до 280 В |
| Переменный ток | от 0,008 до 30 А, 3 канала |
| Постоянный ток | от 0,008 до 30 А |
| Сильный ток | до 90 А макс., постоянный или переменный, 1 канал |
| Напряжение на токовых клеммах | Только постоянный ток и синусоида |
| от 1 мВ до 5 В | |
| Переменный ток от 15 Гц до 400 Гц | |
| Функции мультиметра | Напряжение — напряжение постоянного тока до ± 12 В |
| Ток — постоянный ток до ± 25 мА | |
| Частота — до 15 кГц | |
| Интерфейсы | GPIB и USB |
| Дополнительное измерение электрической энергии | |
| Импульсный вход до 1 МГц | |
| Импульсный выход энергии | |
| Триггер, вход синхронизации | |
| Продолжительность теста до 1000 часов | |
| Основные характеристики производительности | |||
|---|---|---|---|
| Параметры выхода | Диапазон выходного тока | Наилучшая погрешность за 1 год | Другие |
| Напряжение переменного тока на фазу | от 1 В до 600 В | 0,01% | 300 мА максимальная нагрузка |
| Сила переменного тока на фазу | от 0,008 А до 30 А | 0,02% | 5,5 В макс. диапазон напряжений стабилизированного источника тока |
| Диапазон основной частоты | от 15 Гц до 1 кГц | 0,005 % | |
| Диапазон сильного тока (постоянного или переменного) | от 90 мА до 90 А | 0,02% | 5 В макс. диапазон напряжений стабилизированного источника тока |
| Напряжение постоянного тока | от 1 В до 280 В | 0,02% | 200 мА максимальная нагрузка |
| Постоянный ток | от 0 до 30 А | 0,02% | 8 В совместимость по пикам |
| Напряжение на токовых клеммах | от 1 мВ до 5 В | 0,05% | от 15 Гц до 400 Гц |
| Диапазон фазы | от 0,0 до 359,99 ° | 0,01 ° | Разрешение 0,01 ° |
| Диапазон коэффициента мощности | от –1 до +1 (проводник, задержка) | Разрешение 0,001 | |
| Отобранные характеристики мощности | ||
|---|---|---|
| Источник синусоидального переменного тока | ||
| 3 фазы, PF 1 | 150 Вт, 10 В, 5 А, 40–75 Гц | 0,04% |
| 3 фазы, PF 0,8 | 120 Вт, 10 В, 5 А, 40–75 Гц | 0,05% |
| 3 фазы, PF 0,5 | 75 Вт, 10 В, 5 А, 40–75 Гц | 0,07% |
| Мощность постоянного тока | ||
| Одна фаза | 50 Вт, 10 В, 5 А | 0,04% |
| Функции мультиметра | ||
| Напряжение постоянного тока | от 0 В до ± 12 В | 0,01% |
| Постоянный ток | от 0 мА до ± 25 мАВ | 0,01% |
| Частота | от 1 Гц до 15 кГц | 0,01% |
| Дополнительный модуль энергии | |
|---|---|
| Импульсный вход | 1 МГц макс. частота |
| 500 нс мин. длительность импульса | |
| 5 x 109 макс. отсчетов | |
| Импульсный выход | от 0,02 Гц до 1 МГц |
| Временной диапазон | от 1 до 1 x 108 секунд |
| Разрешение по времени | 0,1 секунды |
| Характеристика временного интервала | 0,01% |
| Продолжительность измерения | 1 000 часов |
| Общие характеристики | |
|---|---|
| Входная мощность | |
| Напряжение | Выбирается 115 В или 230 В, ± 10 % |
| Частота | от 47 Гц до 63 Гц |
| Максимальная потребляемая мощность | Макс. 1875 ВА |
| Размеры | |
| Высота | 415 мм |
| Высота (без подставки) | 402 мм |
| Ширина | 430 мм |
| Глубина | 640 мм |
| Масса | 62 кг |
| Внешние условия эксплуатации | |
| Рабочая температура | от 5 °C до 40 °C |
| Диапазон температур калибровки (Tcal) | от 21 °C до 25 °C |
| Температура хранения | от –10 °C до 55 °C |
| Температура транспортировки | от –15 °C до 60 °C |
| Время прогрева | 1 час |
| Максимальная относительная влажность при эксплуатации (без конденсации) | < 80 % при температуре от 5 до 31 °C с линейным понижением до 50 % при температуре 35 °C |
| Макс. относительная влажность при хранении (без конденсации) | <90 %, от –10 °C до 55 °C |
| Высота над уровнем моря при эксплуатации | макс. высота 2000 м |
| Высота над уровнем моря при хранении | макс. высота 12 000 м |
| Ударопрочность | MIL-PRF-2880F класс 3 |
| Вибрация | MIL-PRF-2880F класс 3 |
| Корпус | MIL-PRF-2880F класс 3 |
