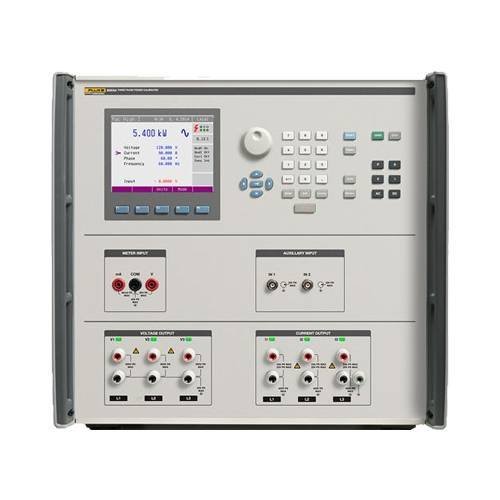

Трехфазный калибратор электрической мощности Fluke 6003A/E 230
Трехфазный калибратор электрической мощности Fluke 6003A/E 230 применяется для калибровки широкого спектра устройств: амперметров, вольтметров, ваттметров, токовых клещей и др, Прибор заменяет собой...
Загрузка...
по запросу
по запросу
Трехфазный калибратор электрической мощности Fluke 6003A/E 230 применяется для калибровки широкого спектра устройств: амперметров, вольтметров, ваттметров, токовых клещей и др, Прибор заменяет собой целый набор дорогостоящего метрологического оборудования. Он оснащен встроенным мультиметром и независимыми высокоточными источниками тока и напряжения, которые могут функционировать в режимах постоянного и переменного тока, что делает эту модель универсальной.
От базовой модели метрологическое оборудование с индексом “E” отличается режимом Energy, который дополняет функции Power, Voltage, Current и используется для метрологического обслуживания одно- и многофазных приборов учета электроэнергии.
Калибровка счетчиков
Режим энергии в калибраторе Fluke 6003A/E 230 реализован на базе опционального модуля, который выполняет функции образцового счетчика. Он выдает импульсный сигнал с частотой, пропорциональной генерируемой мощности, одновременно синхронизируясь с калибруемым прибором через вспомогательный вход для сравнения показаний. Калибратор автоматически определяет величину расхождения и отображает полученный показатель на дисплее, благодаря чему не требуется отдельный компаратор.
Функциональные особенности Fluke 6003A/E 230
- Переменное входное сопротивление – для обеспечения высокой точности при работе на разных частотах предусмотрена возможность подключения через меню настроек внутреннего нагрузочного резистора номиналом 150 Ом или 1 кОм.
- Подключаемый входной фильтр, ограничивающий частоту сигнала, используется для подавления эффекта дребезга контактов.
- Режим поддержки сигнала напряжения обеспечивает непрерывность подачи питания на калибруемое устройство после завершения измерения энергии, исключая необходимость выполнения полного цикла настроек перед новым замером.
- Встроенный мультиметр, который служит для измерения постоянного тока, напряжения и частоты сигнала, может функционировать одновременно в каналами воспроизведения напряжения и силы тока, обеспечивая возможность калибровки и градуировки различных преобразователей без внешнего измерителя.
- Автоматизация калибровок – прибор снабжен портами GPIB и USB, которые задействуются для подключения к ПК, позволяя с помощью соответствующего ПО реализовать дистанционное управление калибратором.
Технические характеристики Fluke 6003A/E 230:
| Fluke 6003A/E 230 | |
|---|---|
| Обзор стандартных возможностей | |
| Источник переменного тока | 0,008 ВА до 18 кВА (каждый канал); 1, 2 или 3 канала |
| Диапазон основной частоты переменного тока | от 15 Гц до 1 кГц |
| Мощность постоянного тока | от 0,008 ВА до 18 кВА (1 канал) |
| Напряжение переменного тока | Переменный ток до 600 В, 3 канала |
| Напряжение постоянного тока | от 1 до 280 В |
| Переменный ток | от 0,008 до 30 А, 3 канала |
| Постоянный ток | от 0,008 до 30 А |
| Сильный ток | до 90 А макс., постоянный или переменный, 1 канал |
| Напряжение на токовых клеммах | Только постоянный ток и синусоида |
| от 1 мВ до 5 В | |
| Переменный ток от 15 Гц до 400 Гц | |
| Функции мультиметра | Напряжение — напряжение постоянного тока до ± 12 В |
| Ток — постоянный ток до ± 25 мА | |
| Частота — до 15 кГц | |
| Интерфейсы | GPIB и USB |
| Дополнительное измерение электрической энергии | |
| Импульсный вход до 1 МГц | |
| Импульсный выход энергии | |
| Триггер, вход синхронизации | |
| Продолжительность теста до 1000 часов | |
| Основные характеристики производительности | |||
|---|---|---|---|
| Параметры выхода | Диапазон выходного тока | Наилучшая погрешность за 1 год | Другие |
| Напряжение переменного тока на фазу | от 1 В до 600 В | 0,01% | 300 мА максимальная нагрузка |
| Сила переменного тока на фазу | от 0,008 А до 30 А | 0,02% | 5,5 В макс. диапазон напряжений стабилизированного источника тока |
| Диапазон основной частоты | от 15 Гц до 1 кГц | 0,005 % | |
| Диапазон сильного тока (постоянного или переменного) | от 90 мА до 90 А | 0,02% | 5 В макс. диапазон напряжений стабилизированного источника тока |
| Напряжение постоянного тока | от 1 В до 280 В | 0,02% | 200 мА максимальная нагрузка |
| Постоянный ток | от 0 до 30 А | 0,02% | 8 В совместимость по пикам |
| Напряжение на токовых клеммах | от 1 мВ до 5 В | 0,05% | от 15 Гц до 400 Гц |
| Диапазон фазы | от 0,0 до 359,99 ° | 0,01 ° | Разрешение 0,01 ° |
| Диапазон коэффициента мощности | от –1 до +1 (проводник, задержка) | Разрешение 0,001 | |
| Отобранные характеристики мощности | ||
|---|---|---|
| Источник синусоидального переменного тока | ||
| 3 фазы, PF 1 | 150 Вт, 10 В, 5 А, 40–75 Гц | 0,04% |
| 3 фазы, PF 0,8 | 120 Вт, 10 В, 5 А, 40–75 Гц | 0,05% |
| 3 фазы, PF 0,5 | 75 Вт, 10 В, 5 А, 40–75 Гц | 0,07% |
| Мощность постоянного тока | ||
| Одна фаза | 50 Вт, 10 В, 5 А | 0,04% |
| Функции мультиметра | ||
| Напряжение постоянного тока | от 0 В до ± 12 В | 0,01% |
| Постоянный ток | от 0 мА до ± 25 мАВ | 0,01% |
| Частота | от 1 Гц до 15 кГц | 0,01% |
| Дополнительный модуль энергии | |
|---|---|
| Импульсный вход | 1 МГц макс. частота |
| 500 нс мин. длительность импульса | |
| 5 x 109 макс. отсчетов | |
| Импульсный выход | от 0,02 Гц до 1 МГц |
| Временной диапазон | от 1 до 1 x 108 секунд |
| Разрешение по времени | 0,1 секунды |
| Характеристика временного интервала | 0,01% |
| Продолжительность измерения | 1 000 часов |
| Общие характеристики | |
|---|---|
| Входная мощность | |
| Напряжение | Выбирается 115 В или 230 В, ± 10 % |
| Частота | от 47 Гц до 63 Гц |
| Максимальная потребляемая мощность | Макс. 1875 ВА |
| Размеры | |
| Высота | 415 мм |
| Высота (без подставки) | 402 мм |
| Ширина | 430 мм |
| Глубина | 640 мм |
| Масса | 62 кг |
| Внешние условия эксплуатации | |
| Рабочая температура | от 5 °C до 40 °C |
| Диапазон температур калибровки (Tcal) | от 21 °C до 25 °C |
| Температура хранения | от –10 °C до 55 °C |
| Температура транспортировки | от –15 °C до 60 °C |
| Время прогрева | 1 час |
| Максимальная относительная влажность при эксплуатации (без конденсации) | < 80 % при температуре от 5 до 31 °C с линейным понижением до 50 % при температуре 35 °C |
| Макс. относительная влажность при хранении (без конденсации) | <90 %, от –10 °C до 55 °C |
| Высота над уровнем моря при эксплуатации | макс. высота 2000 м |
| Высота над уровнем моря при хранении | макс. высота 12 000 м |
| Ударопрочность | MIL-PRF-2880F класс 3 |
| Вибрация | MIL-PRF-2880F класс 3 |
| Корпус | MIL-PRF-2880F класс 3 |
