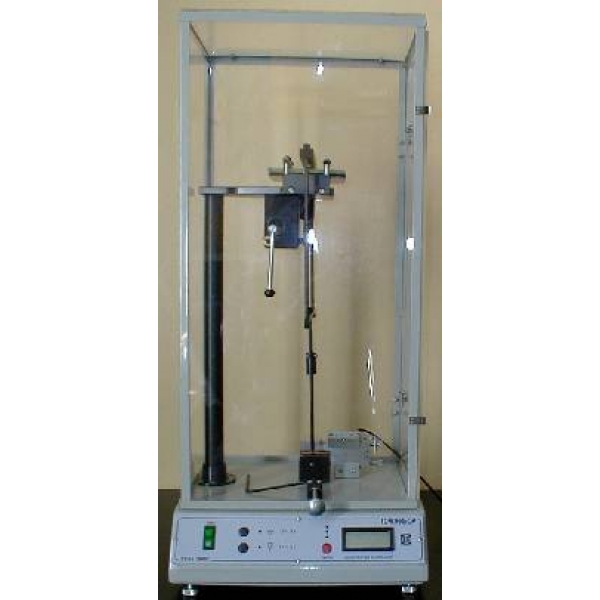

Твердомер 2124 ТМЛ
Загрузка...
Твердомер 2124 ТМЛ — прибор предназначен для определения твердости лакокрасочных покрытий.
Принцип работы:
На основании заданных характеристик лакокрасочного покрытия выбирается соответствующий тип маятника и устанавливается на арретиры. На испытательный стол устанавливается контрольная пластина из полированного стекла. Маятник отклоняется на определенный угол и фиксируется в этом положении, затем отпускается и совершает свободные затухающие колебания на поверхности контрольной пластины.
С момента пуска маятника начинает работать отсчетное устройство, которое отключается и фиксирует измеренную величину при затухании свободных колебаний до определенных пределов.
По показаниям цифрового табло определяется «стеклянное число» — время затухания колебаний маятника на контрольной стеклянной пластине. Контрольная пластина заменяется испытуемым образцом, испытания которого проходят аналогично. Твердость покрытия образца определяется путем сравнения времени затухания колебаний маятника на образце со «стеклянным числом».
Свидетельство об утверждении типа средств измерений РОССТАНДАРТА РОССИИ № 44543.
| ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА | ||
| Тип маятника | А (по Кенигу) |
Б (по Персозу) |
| Диапазон измерений количества колебаний маятника | от 0 до 999 | |
| Масса маятника, г | 200,0 ± 0,2 | 500,0 ± 0,1 |
| Средний период колебания маятника, с | 1,40 ± 0,02 | 1,000 ± 0,001 |
| Диаметр опорных шариков, мм | 5,000 ± 0,005 | 8,000 ± 0,005 |
| Расстояние между центрами опорных шариков, мм | 30 ± 0,2 | 50 ± 1 |
| Расстояние от плоскости опоры до конца стрелки, мм | 400,0 ± 0,2 | 400,0 ± 0,2 |
| Расстояние от плоскости опоры до центра тяжести, мм | — | 60 ± 1 |
| Время уменьшения амплитуды колебания на контрольной стеклянной пластине при изменении углов отклонения, с | ||
|
от 6° до 3°
|
250 ± 10 | — |
|
от 12° до 4°
|
— | не менее 420 |
| Максимальная мощность, Вт (питание) | 50 (220В, 50Гц) | |
| Габаритные размеры (длина х ширина х высота), мм | 295x320x720 | |
| Масса, кг | 13 | |
