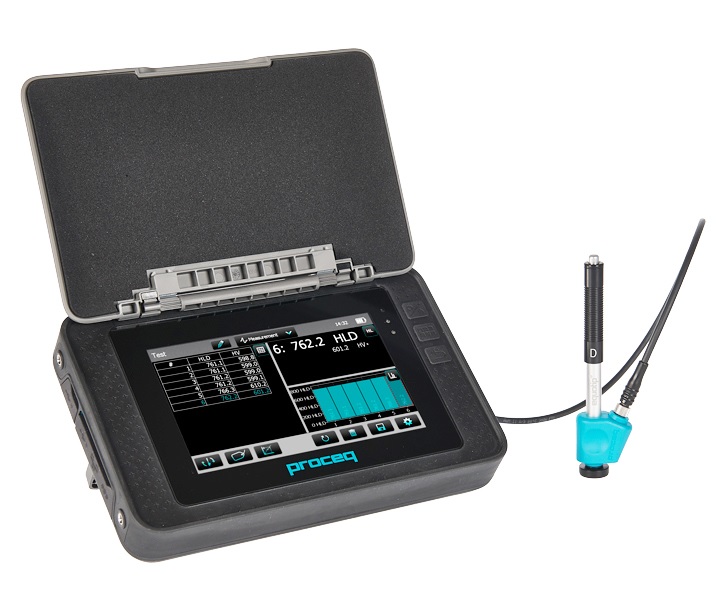

Твердомер динамический Equotip 550 Leeb
Загрузка...
Equotip 550 — универсальное решение для измерение твердости портативными приборами. Принцип измерения твердости методом Либа основан на динамическом методе (отскок) и идеально подходит для измерений тяжелых, крупногабаритных или уже установленных частей.
В сочетании с датчиком EquotipPortableRockwell, Equotip 550 может быть использован для метода статического измерения твердости по Роквеллу. Это дополнительно позволяет на месте проводить автоматическую корреляцию значений по Либу к верным значениям показателей твердости PortableRockwell.
Equotip с сенсорным экраном нового поколения предлагает продуманный интерфейс, разработанный экспертами отрасли для повышения эффективности и высокого уровня взаимодействия с пользователем. Усовершенствованное ПО включает в себя интерактивных помощников, автоматические процессы верификации, опции персонализации и функции пользовательских отчетов. Более того, прибор совместим с будущими разработками.

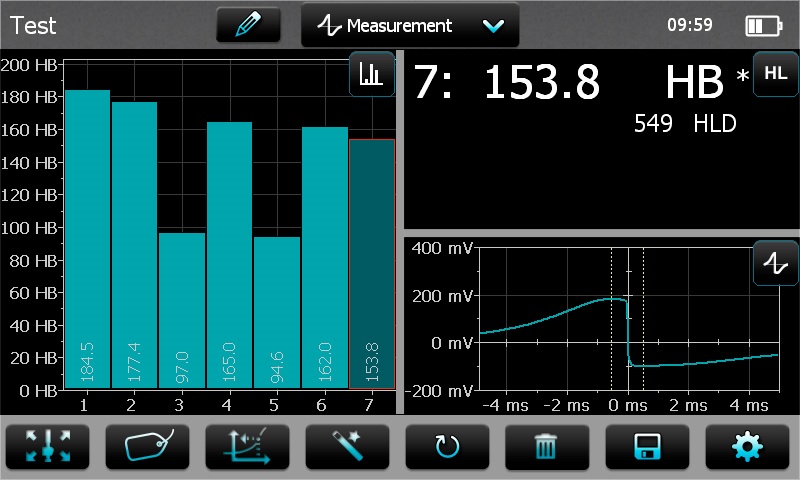

Полноцветный дисплей позволяет максимально эффективно проводить измерение и анализ полученных данных. Специально разработанный корпус оптимизирует работу с прибором в цеху в жестких условиях.
На сегодняшний день, Equotip от Proceq является всемирно признанной измерительной техникой и де-факто стандартом отрасли. Приборы Equotip полностью отвечают требованиям к неразрушающему контролю твердости в широком спектре отраслей промышленности.
Особенности
Equotip Leeb:
- Автоматическое преобразование значений во все общепринятые шкалы твердости (HV, HB, HRC, HRB, HS, Rm) при необходимости
- Высокая точность ± 4 HL (0,5% при 800 HL) с автоматической коррекцией направлений удара
- Широкий диапазон измерений с различными датчиками и опорными кольцами, что отвечает большинству требований к испытаниям на твердость
- Широкий ассортимент точных образцов твердости, доступных для каждого датчика, с разными уровнями твердости для регулярных поверок
Equotip 550 Touchscreen Unit:
- Модульный принцип: гибкая конфигурация для широкого применения в различных отраслях промышленности с широким диапазоном зондов и дополнительных принадлежностей
- Комбинированный метод: автоматическая корреляция данных по Leeb с верными показателями твердости PortableRockwell
- Помощники: предварительно заданные параметры рабочих процессов для повышения надежности процесса и для повышения точности измерений
- Автоматическая проверка: пошаговая проверка в соответствии с ISO 16859 и ASTMA956
- Интерактивные помощники: экранные уведомления для получения наиболее релевантных установок для вашего применения
- Кривые перевода: создание, редактирование и проверка кривых перевода материалов непосредственно на приборе
- Пользовательские отчеты: модульный генератор позволяет составлять пользовательские отчеты измерений
- Возможность автоматизации: интеграция автоматизации процесса неразрушающего испытания в системы управления качеством и среды автоматизированных испытаний
- Корпус специально разработан для использования на площадке в жестких условиях (IP 54), включены ремень для переноски, встроенная стойка и солнцезащитное устройство
- Цветной дисплей с высокой разрешающей способностью
- Время работы батареи: > 8 часов
- Флеш-память на 8 Гб
- Двухъядерный процессор, поддерживающий разнообразные коммуникационные интерфейсы и интерфейсы периферийных устройств: разъем для зонда, USB-хост, USB-устройства и Ethernet-интерфейс
- Надежная инвестиция в будущее за счет прямой совместимости с будущими разработками
Области применения:
- Измерение твердости по Leeb методом отскока в основном используется для металлов, но также может применяться и для испытаний композиционных материалов, резины и горных пород
- Отлично подходит для выбора материала, приемочных испытаний и испытаний на соответствие уровню производства
- Идеально подходит для внутриплощадочных испытаний крупногабаритных и тяжелых компонентов до и после установки
- Удобен для испытаний металлов на твердость, для применения в труднодоступных или ограниченных пространствах
Стандарты:
- ASTM A956 / E140 / A370
- ISO EN 16859
- DIN 50156
- GB/T 17394
- JB/T 9378
Руководства:
- ASME CRTD-91
- Руководство Немецкого общества неразрушающих испытаний (DGZfP) MC 1
- Директива VDI / VDE 2616 документ 1
- Технические отчеты Nordtest 99.12, 99.13, 99.36
Гарантии:
- Стандартная гарантия на 2 года на электронные блоки.
- Дополнительное продление гарантийного периода еще на 3 года.
Твердомер динамический Equotip 550 Leeb характеристики:
| Дисплей | Цветной дисплей 7″, 800×480 пикселей |
| Память | Внутренняя флеш-память 8 ГБ (до 1 000 000 измерений) |
| Региональные настройки | Поддержка метрических и британских единиц измерения, нескольких языков и временных зон |
| Аккумуляторная батарея | Литий-полимерный, 3,6 В, 14,0 Ач |
| Время работы от аккумуляторной батареи | > 8 ч (в стандартном режиме работы) |
| Питание | 12 В +/-25 % / 1,5 A |
| Вес (прибора с дисплеем) | Около 1525 г (с батареей) |
| Размеры | 250 x 162 x 62 mm |
| Максимальная высота | 2 500 м над уровнем моря |
| Влажность | < 95 % отн. влажность, без конденсата |
| Рабочая температура | от 0 °C до 30 °C (от 32 до 86 °F) (прибор заряжается и работает) от 0 °C до 40 °C (от 32 до 104 °F) (прибор выключен, но заряжается) от -10 °C до 50 °C (от 14 до 122 °F) (прибор не заряжается) |
| Окружающая среда | Подходит для использования внутри помещений и под открытым небом |
| Классификация по IP | IP 54 |
| Уровень загрязнения | 2 |
| Категория установки | 2 |
| Датчики Equotip Leeb | |
| Диапазон измерений | 1-999 HL |
| Погрешность измерений |
± 4 HL (0,5 % при 800 HL) |
| Разрешение | 1 HL; 1 HV; 1 HB; 0,1 HRA; 0,1 HRB; 0,1 HRC; 0,1 HS; 1 МПа (Н/мм2) |
| Направление удара | Автоматическая коррекция (искл. датчик DL) |
| Энергия удара |
|
| Вес бойка |
|
| Шариковый индентор |
|
| Рабочая температура | от -10 ˚C до 50 ˚C (от 14 до 122 °F) |
Твердомер динамический Equotip 550 Leeb принадлежности:
Предлагаются дополнительные принадлежности, такие как измерительные клещи и различные виды опорных колец для облегченного проведения измерений на объектах сложной конфигурации.
