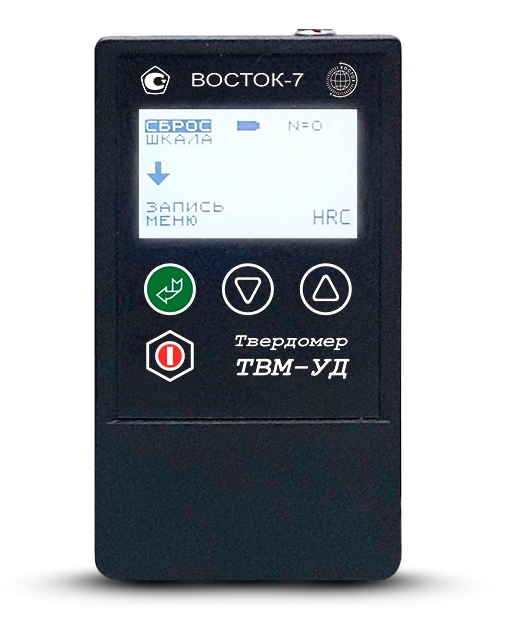

Твердомер комбинированный ТВМ-УД
Загрузка...
Назначение средства измерений.
Твердомеры портативные универсальные модификации ТВМ-УД (комбинированный: датчики ультразвуковой и динамический) предназначены для измерения твёрдости изделий из металлов и сплавов. Твердомеры применяются для проведения контроля твёрдости образца без разрушения его структуры в лабораторных и цеховых условиях (особенно на машиностроительных предприятиях) при контроле качества изделий, а также при входном контроле сырья и заготовок.

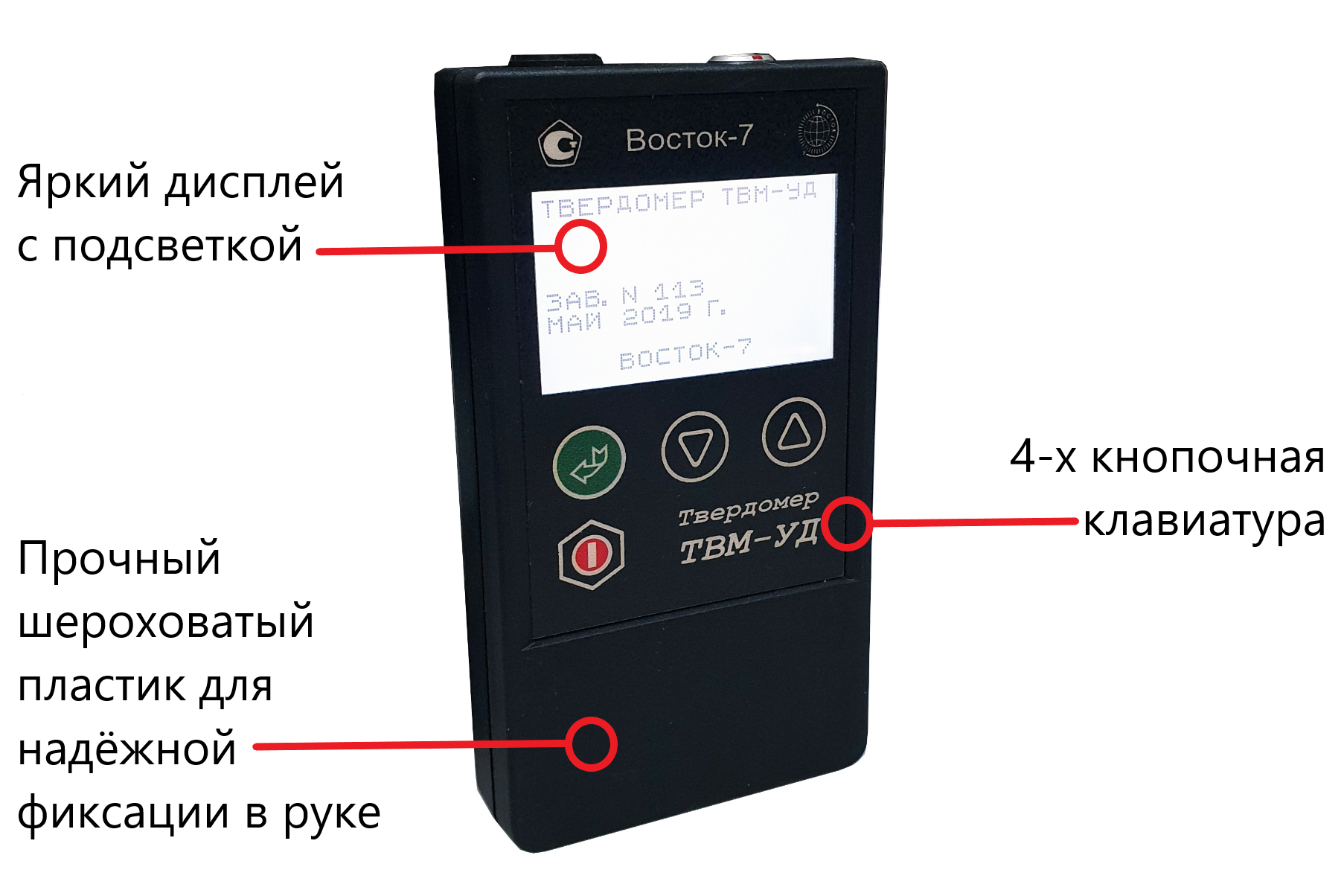

Твердомер выполнен в раздельном виде составных частей: электронный блок + съёмные датчики (подключаются к электронному блоку соединительным кабелем) и поставляется в следующих комплектациях:
- комбинированный ТВМ-УД: электронный блок + датчик ультразвуковой + датчик динамический + кожаный чехол с пластиковым шомполом
Отличительные особенности и преимущества:

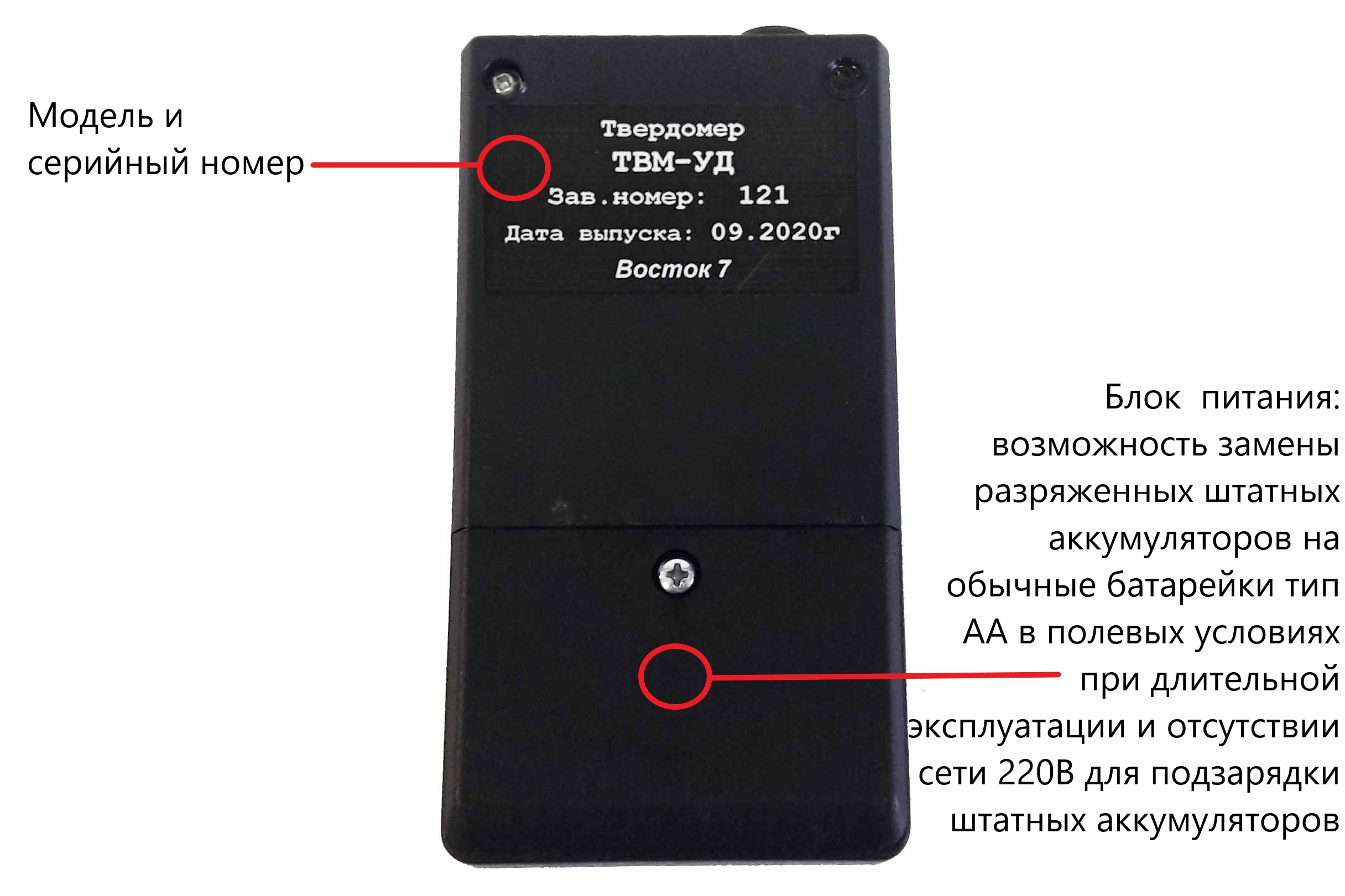

- возможность замены разряженных штатных аккумуляторов на обычные батарейки тип АА в полевых условиях при длительной эксплуатации и отсутствии сети 220В для подзарядки штатных аккумуляторов;
- возможность замены или покупки любого дополнительного датчика к прибору без необходимости отправки его электронного блока производителю для синхронизации с новым датчиком, в отличие от других российских изготовителей;
- возможность использовать штатив (для большей точности измерений, а также изделий цилиндрической формы) и специальную насадку для измерения выпуклых цилиндрических поверхностей;
- возможность использовать дополнительные 7 типов датчиков динамических для чугуна, шестерён, пазов, тонких изделий, необработанных поверхностей с высокой шероховатостью или коррозией и др. специфических условий контроля твёрдости (в разработке).
Технические характеристики:
|
Наименование характеристики |
Значение |
||
|
Диапазон измерений твёрдости по шкалам: — Роквелла — Бринелля — Виккерса |
— — от 20 до 70 HRC от 80 до 650 НВ (HBW) от 80 до 950 HV |
||
|
Пределы допускаемой абсолютной погрешности измерений твёрдости по шкалам Роквелла в поддиапазонах: от 70 до 93 HRA от 25 до 100 HRВ от 20 до 70 HRC |
— — ±2 HRC |
||
|
Пределы допускаемой абсолютной погрешности измерений твёрдости по шкалам: — Бринелля — Виккерса |
±12 НВ (HBW) ±15 HV |
||
|
Диапазон показаний временного сопротивления при растяжении (предела прочности), МПа (H/мм2), погрешность, не более (%)* |
от 375 до 1710 / ±5 |
||
| Количество дополнительных шкал твёрдости для самостоятельной калибровки пользователем (шкалы HSD, HRC2, HV2, HV и HSD2).
Можно откалибровать по шкалам HRA, HRB, HRN, HRT и др. |
5 | ||
|
____________ *для конструкционных углеродистых сталей перлитного класса |
|||
|
Наименование характеристики |
Значение |
||
| Параметры электрического питания сети:
— напряжение, В — частота, Гц |
— |
||
| Напряжение питания от аккумулятора, В |
3,0 |
||
| Потребляемая мощность, В·А, не более |
— |
||
| Габаритные размеры электронного блока, мм, не более
— высота — ширина — глубина |
122 65 23 |
||
| Габаритные размеры ультразвукового датчика, мм, не более
— длина — диаметр |
145 30 |
||
| Габаритные размеры динамического датчика типа D, мм, не более
— длина — диаметр |
86 22 |
||
| Габаритные размеры динамического датчика типа DL, мм, не более
— длина — диаметр |
— |
||
| Габаритные размеры кофра для переноски (В*Ш*Г), мм, не более | 75*250*190 | ||
| Масса твердомера (с датчиками и элементами питания), кг, не более |
0,50 |
||
| Условия эксплуатации:
— температура окружающей среды, °С — относительная влажность, % ВАЖНО: измерения твёрдости проводятся при температуре окружающей среды от +10 до +35 °С согласно требованиям ГОСТ 9012-59; 9013-59; Р ИСО 6507-1-2007. При разногласиях в оценке качества металлопродукции измерения проводятся при температуре 23±5 °С.
|
от -5 до +40 от 30 до 80 |
||
| Наличие памяти для сохранения результатов измерений твёрдости, статистика значений из серии измерений
(кол-во измерений/среднее значение/разброс измерений), удаление некорректных (ошибочных) результатов из статистики,
автоматическое отключение питания |
в наличии | ||
| Срок службы, лет, не менее |
10 |
||
Комплект поставки:
|
Наименование
|
К-во |
|
Твердомер универсальный ТВМ-УД в составе: — электронный блок — ультразвуковой датчик* — динамический датчик тип D* |
1 шт. |
|
Кабель USB для связи с компьютером и передачи данных |
1 шт. |
|
Элементы питания |
2 шт. |
|
Сетевое зарядное устройство |
1 шт. |
|
Чехол для электронного блока с пластиковым шомполом* |
1 шт. |
|
Кофр для хранения и переноски |
1 шт. |
|
Руководство по эксплуатации, объединённое с паспортом и методикой поверки (МП 113-261-2019). |
1 экз. |
| ___________* в соответствии с поставляемой комплектацией твердомера:
|
