Твердомер Шора ПРОМТ ТШ-Ц (тип А)
Загрузка...Твердомер по Шору (дюрометр) ПРОМТ ТШ-Ц (тип А) используется для контроля твердости мягкой резины и аналогичных материалов по методу Шора в соответствии с ГОСТ 263-75, ГОСТ 24621-2015 и ГОСТ Р ИСО 7619-1-2009. В основу метода положено определение глубины вдавливания индентора определенной формы под воздействием заданной силы в течение необходимого времени. За результат измерения принимается значение твердости в единицах Шора А (HA) в диапазоне от 0 до 100 отображаемое на цифровом дисплее. Температура воздуха и материала является важным параметром при проведении испытания и определяется ГОСТ либо нормативными документами на объект испытания. Относительная влажность также может влиять на твердость некоторых материалов. Представляет из себя модифицированную версию твердомера по Шору NOVOTEST ТШ-Ц.
Это простой и надежный цифровой прибор из ударопрочного ABC пластика с LCD дисплеем, кнопками установки нуля и фиксации полученного значения, а также удлиненной контактной площадкой облегчающей применение дюрометра. Внутри устройства установлена тарированная пружина обеспечивающая требуемое усилие на индентор специальной формы из закаленной стали и механизм фиксации его перемещения. Для проведения измерения в соответствии с ГОСТ также потребуется секундомер и термометр. Твердомер Шора ПРОМТ ТШ-Ц (тип А) не требует специальных навыков для работы с ним и позволяет оперативно контролировать твердость мягких резины и пластиков, силикона, винила и аналогичных материалов в лабораторных и цеховых условиях.
Назначение:
— определение твердости резины и аналогичных материалов по методу Шора тип А
Особенности:
- соответствует ГОСТ
- отображение значения измерения на цифровом дисплее
- цена деления 0,5 ед.
- установка нуля нажатием кнопки
- кнопка фиксации значения измерения на экране
- удлиненная опорная площадка облегчающая проведение измерения
- возможность применения со штативом
- простота использования и наглядность полученных результатов
- не требует специальных навыков для использования
- надежная и простая конструкция
- небольшой вес и размер.
Модификации твердомера Шора ПРОМТ:
|
Наименование |
Вид |
Назначение |
| ТШ-А (тип АО/С) | аналоговый | измерение твердости материалов низкой твердости (мягкая резина, пенополистирол, пенополиуретан, губка, гончарная глина, иные микропористые материалы и тп.) |
| ТШ-А (тип А)
|
аналоговый | измерение твердости материалов средней твердости (стандартная резина, силикон, винил, эластомеры, неопрен, нитрил, бутил, кожа, воск, мягкий пластик и тп.) |
| ТШ-Ц (тип А) | цифровой | |
| ТШ-А (тип D) | аналоговый | измерение твердости жестких материалов (твердая резина, эбонит, стекло, смола, пластики, волокно и тп.) |
| ТШ-Ц (тип D) | цифровой |

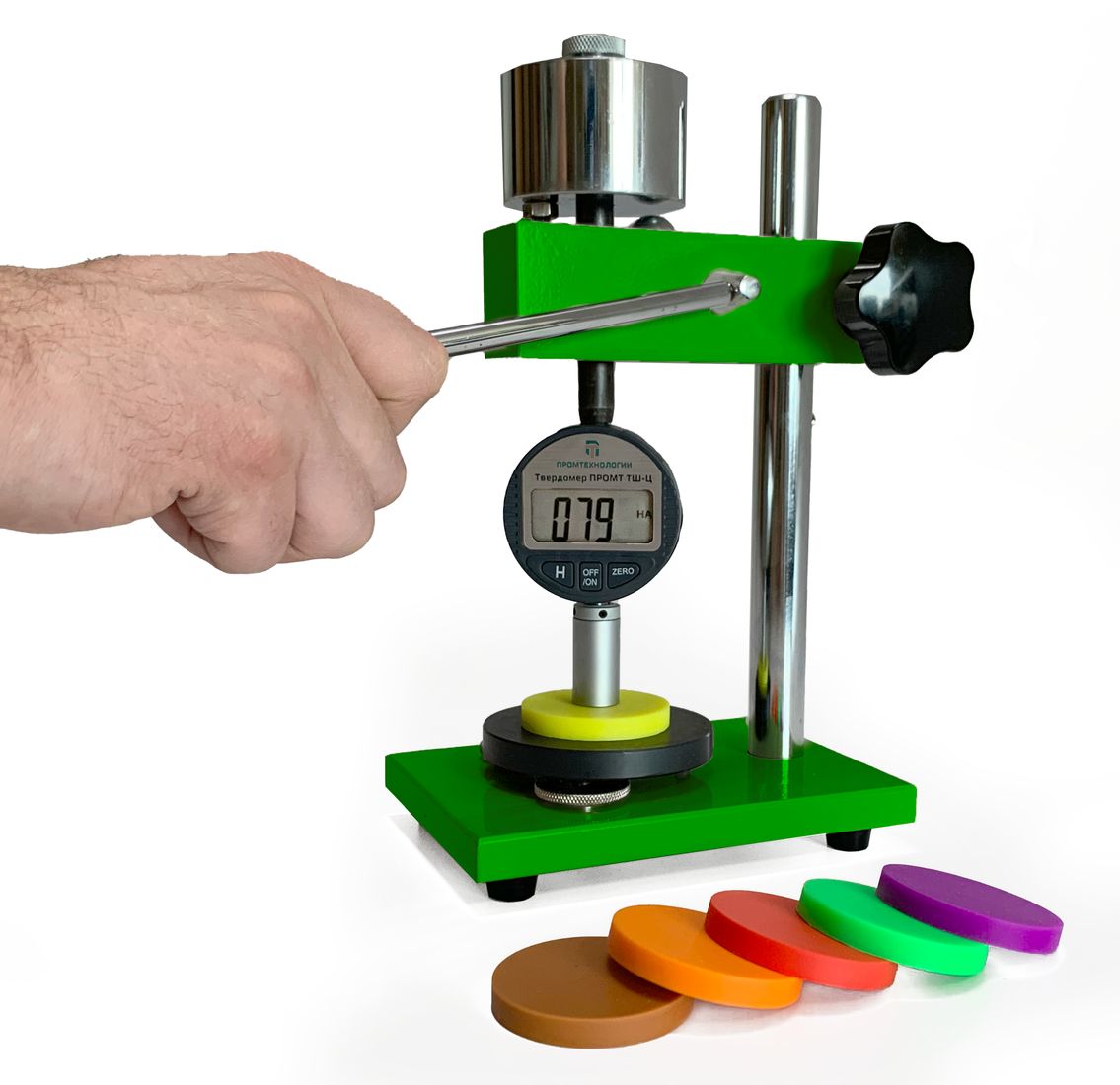

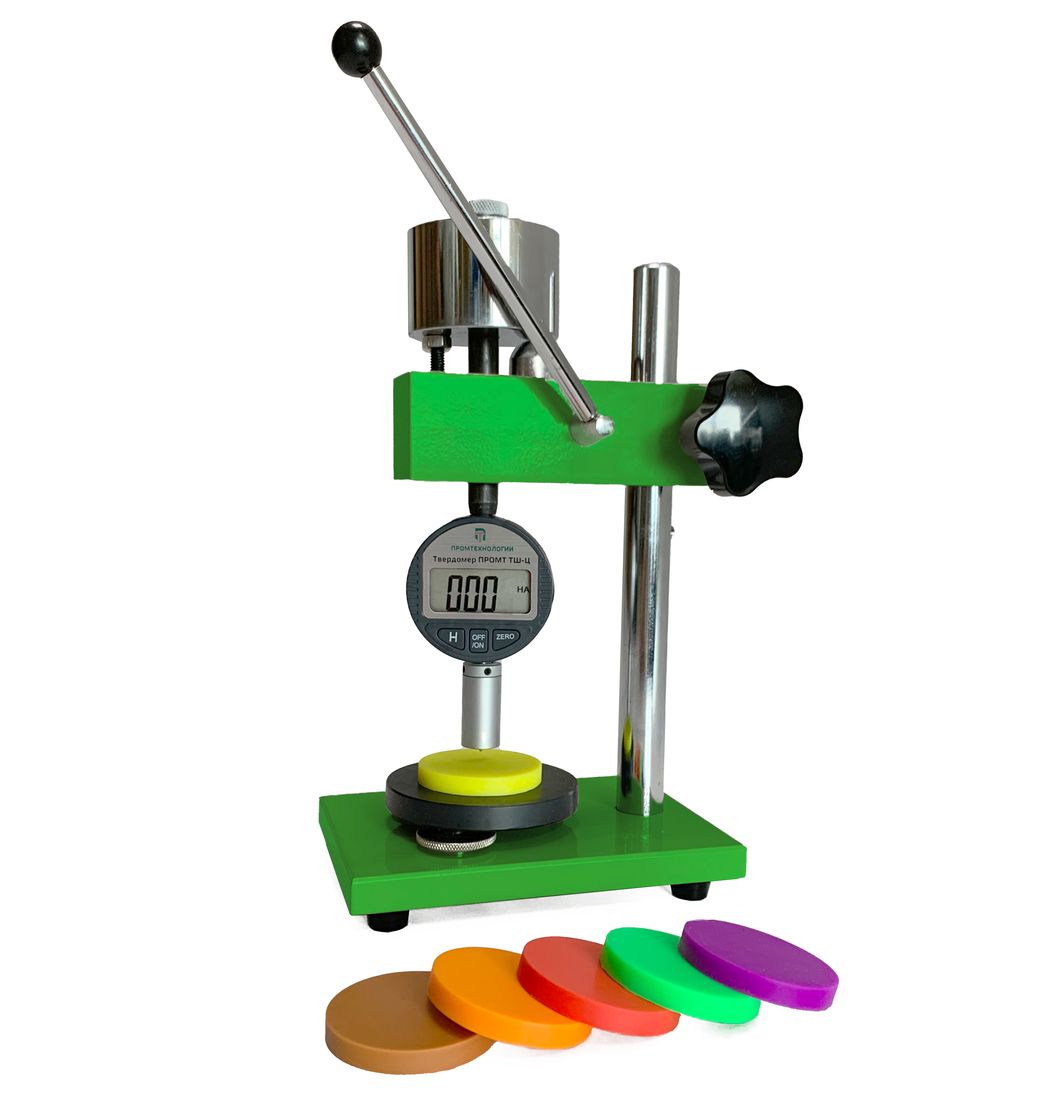

Также доступен для заказа специальный штатив облегчающий позиционирование прибора при измерении и обеспечивающий требуемую нагрузку в 1 кг. Применение штатива позволяет увеличить точность измерения и его повторяемость.
| Основные характеристики | |
| Стандарт | ГОСТ 263-75, ГОСТ 24621-2015, ГОСТ Р ИСО 7619-1-2009 |
| Внесен в Госреестр СИ РФ | нет |
| Калибровка в комплекте | нет |
| Производитель | НТЦ Промтехнологии |
| Страна производства | Россия |
| Гарантия, мес | 12 |
| Технические характеристики | |
| Вид | цифровой |
| Диапазон измерения | от 0 до 100 ед. |
| Цена деления шкалы | 1 ед. |
| Материал индентора | закаленная сталь |
| Диаметр индентора | 1,25±0,15 мм |
| Угол заточки индентора | 35,00±0,25º |
| Размер кончика индентора | Ø0,79±0,03 мм |
| Усилие пружины | от 549 до 8080 мН |
| Граница допустимой погрешности перемещения индентора | ±1 ед |
| Вылет индентора от поверхности опорной площадки при нулевом показании | 2,50 ±0,02 мм |
| Габаритные размеры, не более | 115х60х26 мм |
| Масса, не более | 0,25 кг |
| Условия эксплуатации | |
| температура окружающей среды | от +0 до +35 °С |

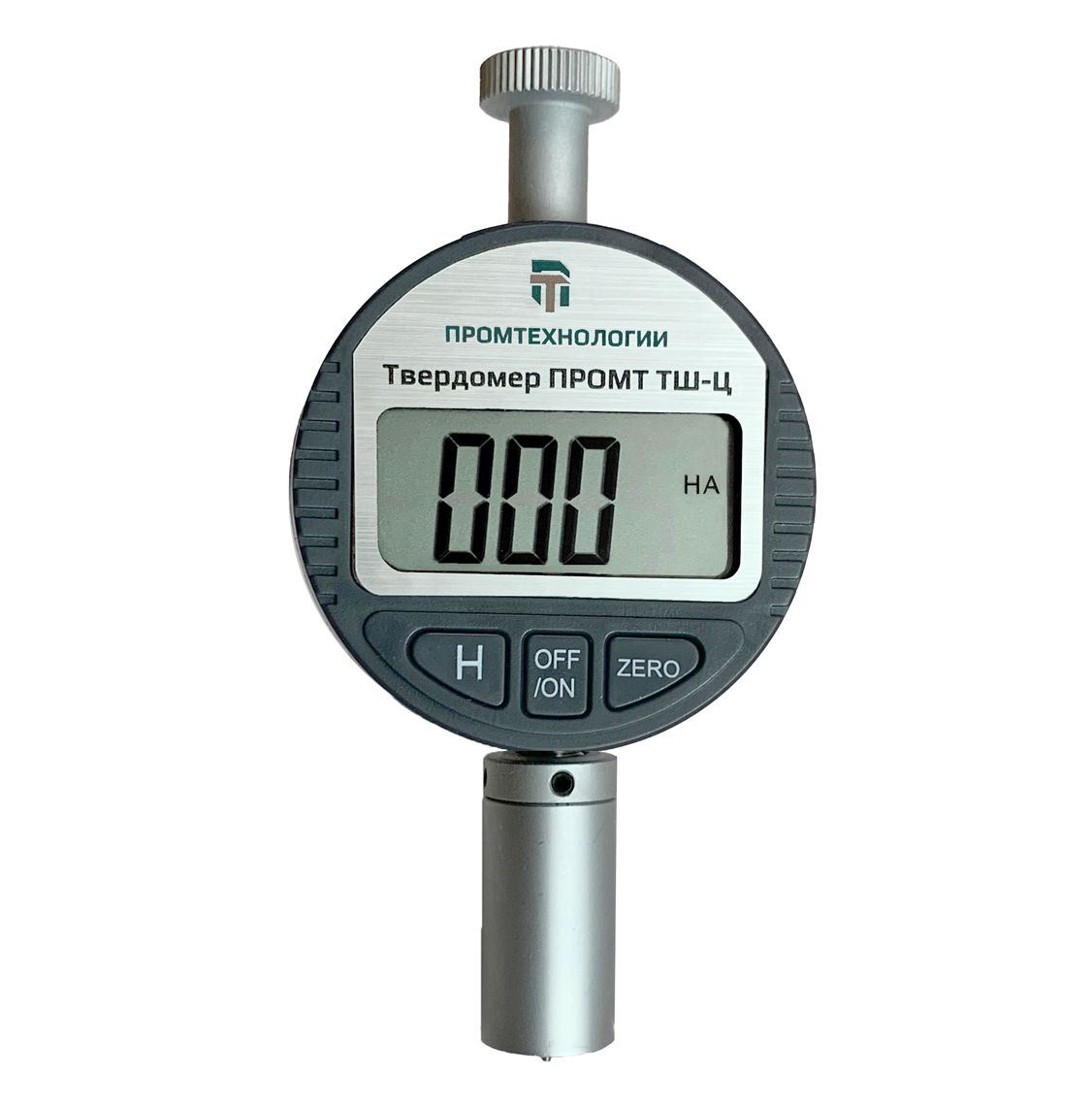

Конструкция прибора:
1 – вершина; 2 – дисплей; 3 – кнопка фиксации значения «Н»; 4 – опорная площадка; 5 – кнопка установки нуля «ZERO»; 6 – кнопка включения/выключения «OFF/ON»; 7 – индентор.
Подготовка к работе с твердомером Шора ПРОМТ ТШ-Ц:
- Провести внешний осмотр прибора, убедиться в отсутствии на поверхности твердомера коррозии или механических повреждений, влияющих на эксплуатационные качества прибора. Поверхность рабочей части индентора не должна иметь следов износа (трещин, сколов).
- Включить прибор нажатием клавиши «OFF/ON».
- Убедиться в том, что прибор без нагрузки показывает значение «00,0». При необходимости установить нулевое значение нажатием кнопки «ZERO».
Проведение измерения твердости:
- Положить исследуемый образец (объект контроля) на твердую, неподвижную опору.

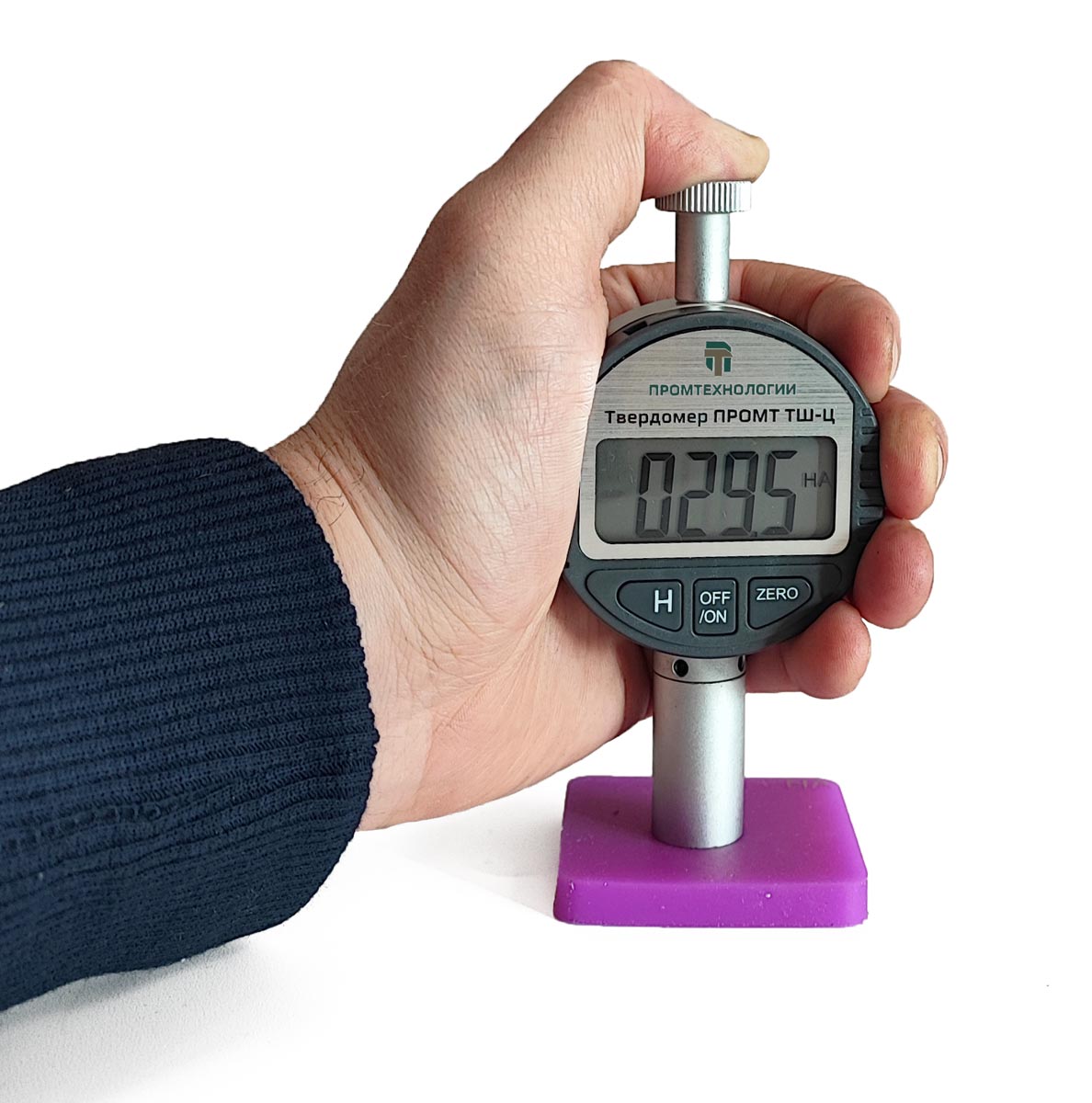

- Установить прибор на исследуемый образец на расстоянии не менее 9 мм (для изделий из пластмассы и эбонита) и 12 мм (для изделий из резины) от края изделия, и аккуратно прижать до полного упора поверхности контактной площадки с образцом (рис. 2.2) перпендикулярно (90°) зоне измерения.
- Считать показания твердости с дисплея прибора через 3 секунды (для вулканизированной резины) или 15 секунд (для термопластичной резины, пластмассы и эбонита). В указанном интервале времени необходимо избегать колебаний и дергания руки, нагружающей твердомер.
- Нажатием на клавишу «H» можно зафиксировать на дисплее измеренное значение твёрдости (для сброса значения нажмите эту же клавишу «H» повторно).
- Повторить измерения минимум 3 раза (по ГОСТ 263-75) или 5 раз (по ГОСТ 24621-2015 и ГОСТ Р ИСО 7619-1:2009) в различных местах, с расстоянием не менее 6 мм между измерениями (для пористых материалов не менее 15 мм) и вычислить среднее значение из полученных результатов.
- Выключить прибор нажатием клавиши «OFF/ON»
За результат измерения принимают среднее арифметическое результатов проведенных измерений в единицах Шора. В протокол измерения также вносится ссылка на стандарт; информация об испытываемом материале; описание образца для испытания, включая толщину, а в случае применения составного образца и число слоёв; температуру испытания и относительную влажность, если твёрдость испытуемого материала зависит от влажности; тип твердомера (A или D).

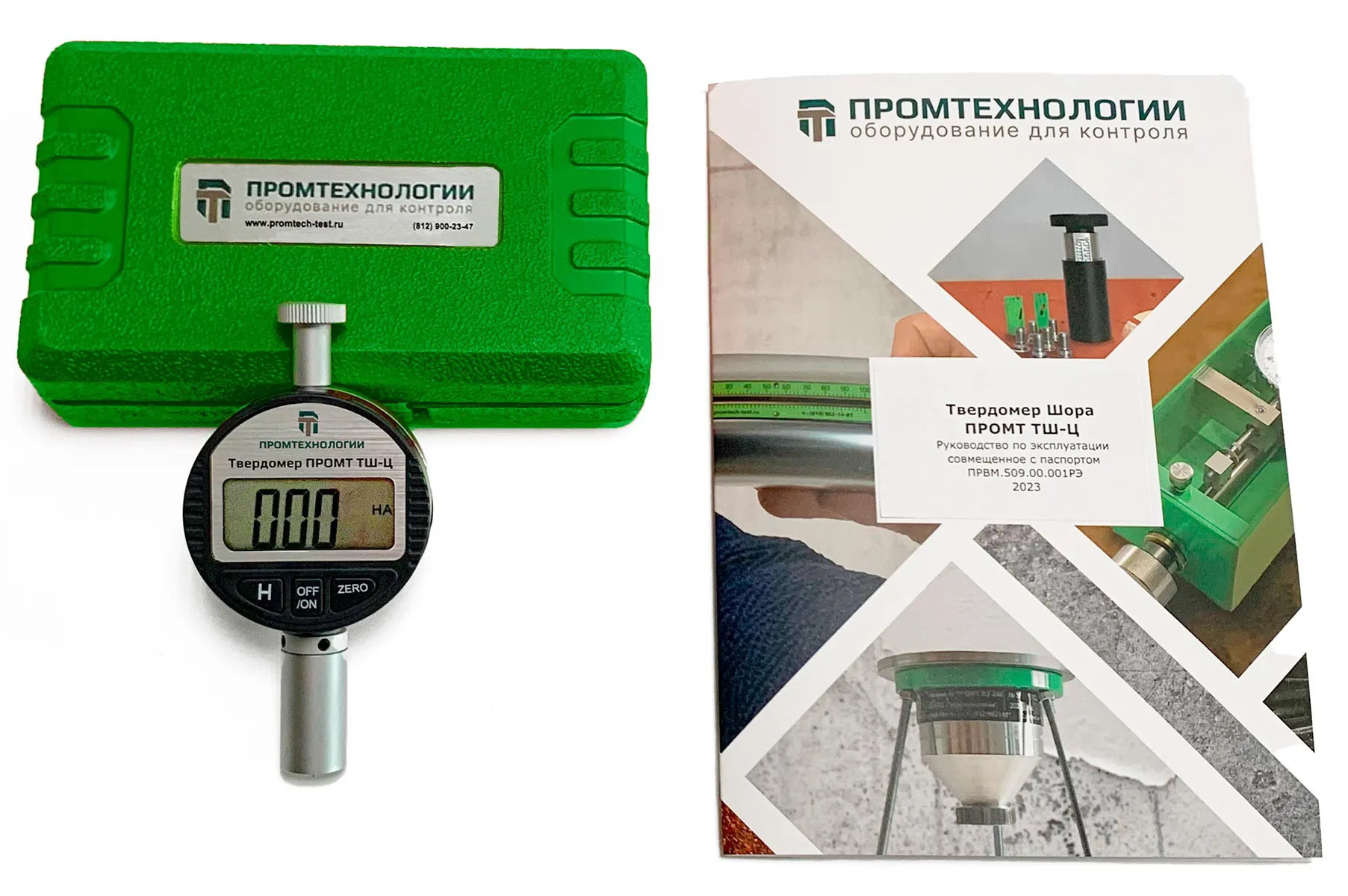

Стандартный комплект поставки:
- твердомер по Шору ПРОМТ ТШ-Ц
- упаковочная тара
- руководство по эксплуатации совмещенное с паспортом
Дополнительные опции:
- оформление калибровки
- набор мер твердости по Шору А
- штатив
