Твердомер ультразвуковой МЕТ-У1А
Загрузка...

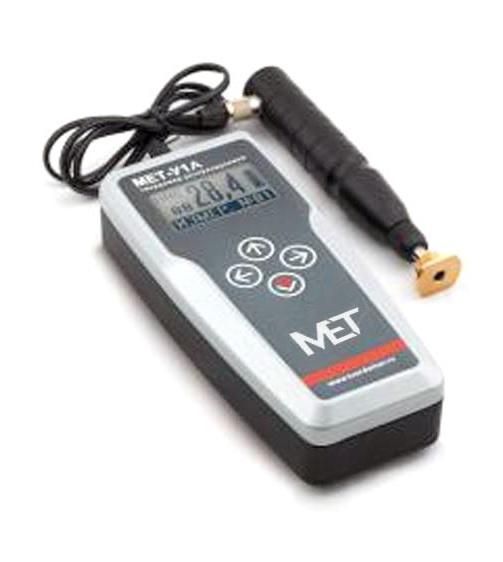

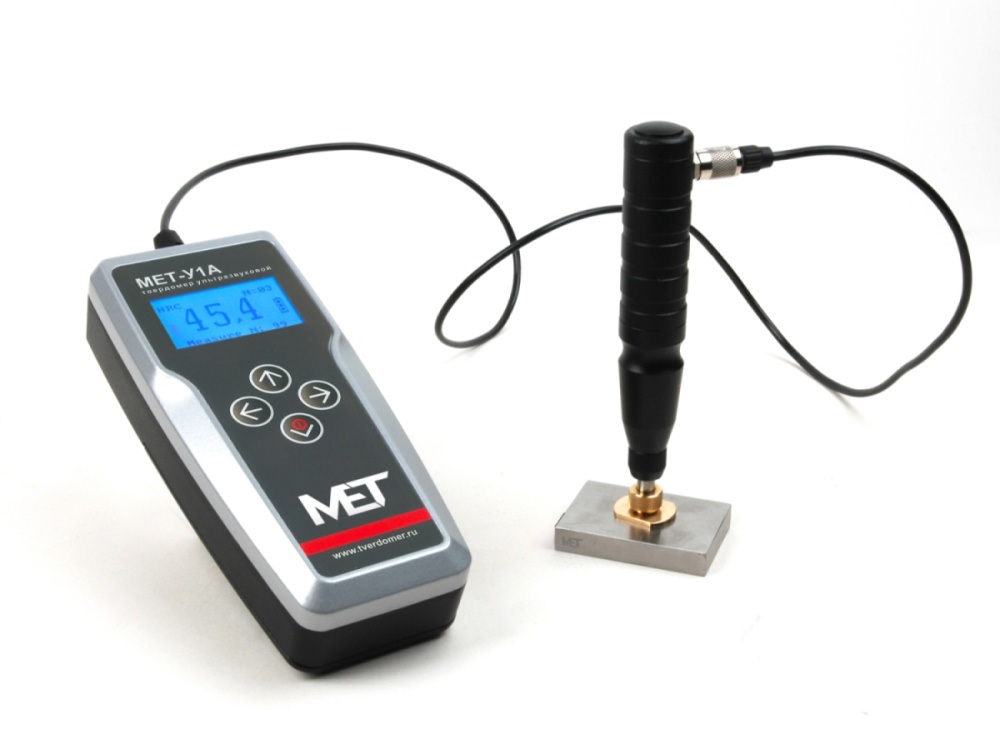

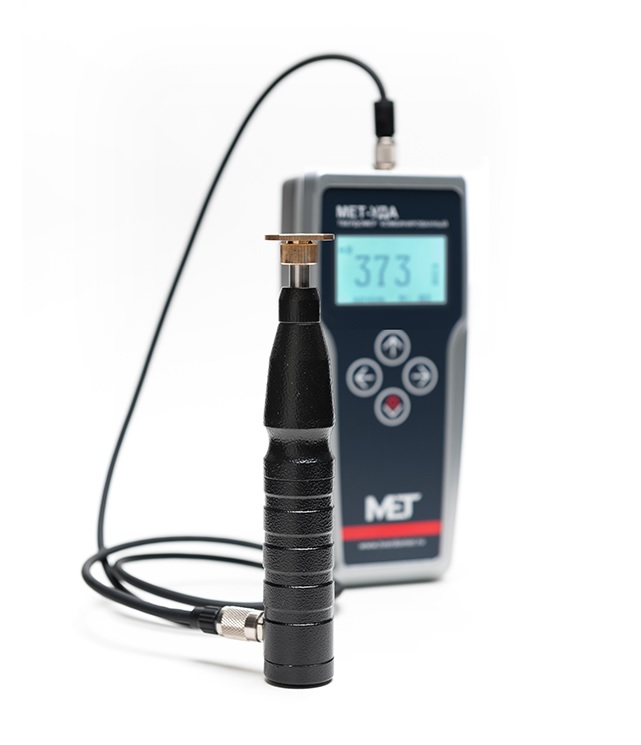

Твердомер ультразвуковой МЕТ-У1А (в алюминиевом корпусе) представляет собой портативный прибор, состоящий из электронного блока и датчика, соединенных между собой кабелем.
Электронный блок выпускается в двух модификациях. Модификация электронного блока для твердомера МЕТ-У1 выполнена в пластмассовом корпусе. Модификация электронного блока для твердомера МЕТ-У1А выполнена в алюминиевом, пылевлагонепроницаемом корпусе, класса защиты IP66.
Твердомер комплектуется ультразвуковым датчиком У15 (с нагрузкой 1,5 кгс) или У50 (с нагрузкой 5 кгс). По заявке заказчика, твердомер может быть укомплектован также датчиком У10, У100 или коротким датчиком У15К, У50К. Характеристики всех датчиков приведены в Таблице. Датчики совместимы с любой модификацией электронного блока.
| Обозначение датчика | Наименование датчика | Усиление прижима датчика, Н (кгс) |
|---|---|---|
| У10 | Ультразвуковой | 9.8 (1) |
| У15 | Ультразвуковой | 14.7 (1.5) |
| У50 | Ультразвуковой | 49.0 (5) |
| У100 | Ультразвуковой | 98.0 (10) |
| У15К | Ультразвуковой короткий | 14.7 (1.5) |
| У50К | Ультразвуковой короткий | 49.0 (5) |
Особенности
Реализует метод ультразвукового контактного импеданса (UCI). UCI-метод наиболее подходит для контроля твердости однородных материалов и для тонких или легких по весу изделий, где другие портативные методы испытаний оказываются ненадежными или неприменимыми.
Возможности:
- измерение твёрдости металлов и сплавов по стандартизованным шкалам твёрдости Роквелла (HRC), Бринелля (HB), Виккерса (HV) и Шора (HSD);
- наличие трех дополнительных шкал H1, H2, H3 для калибровки различных шкал твердости (например, Роквелла B, Супер-Роквелла, Бринелля (HBW) и т.д.) для контроля твердости изделий из стали и других металлов (например, сплавов алюминия, меди и т.д.);
- использование шкалы Rm (МПа) для определения предела прочности на разрыв (для сталей перлитного класса по ГОСТ 23761);
- возможность контроля твердости изделий, которые по габаритам недоступны для стационарных твердомеров;
- измерение твердости любых по массе изделий толщиной от 1 мм, недоступных для динамических портативных твердомеров (металлические покрытия, малые детали, тонкостенные конструкции, трубы, резервуары, стальные листы и т.д.);
- не оставляет видимого отпечатка на испытуемой поверхности изделия (шейки коленчатых валов, зеркальные поверхности, ножи);
- наличие архива и программного обеспечения для связи с компьютером.
Принцип действия
Для определения значения твердости методом UCI, диагонали отпечатка не определяются оптически, как это принято в классических методах. Здесь твердость определяется электронным способом посредством измерения изменения ультразвуковой частоты.
UCI-датчик в основе своей использует стальной стержень с алмазной пирамидой Виккерса (угол между гранями 136°), который является акустическим резонатором встроенного генератора ультразвуковой частоты. При внедрении пирамиды в контролируемое изделие под действием фиксированного усилия калиброванной пружины, происходит изменение собственной частоты резонатора, определяемое твёрдостью материала. Относительное изменение частоты резонатора преобразуется электронным блоком в значение твёрдости выбранной шкалы и выводится на дисплей.
Ограниченное использование для измерения изделий с крупнозернистой структурой (например, чугун) или массой менее 10 г, или толщиной менее 1 мм.
Пошаговая демонстрация работы твердомера в ультразвуковом режиме:
Твердомер ультразвуковой МЕТ-У1А (в алюминиевом корпусе) характеристики:
| Принцип измерений | UCI-метод (принцип ультразвукового контактного импеданса) | |||||
|---|---|---|---|---|---|---|
| Типы датчиков | У10 | У15 | У50 | У100 | У15К | У50К |
| Измерительное усилие датчика, Н | 9,8 | 14,7 | 49,0 | 98,0 | 14,7 | 49,0 |
| Шероховатость поверхности образца |
|
|||||
| Радиус кривизны поверхности образца | >5 мм | |||||
| Минимальный вес образца | >0,01 кг | |||||
| Толщина образца | >1 мм | |||||
| Глубина проникновения индентора | В зависимости от типа датчика. Для датчика У15 — 0,03 мм. | |||||
| Срок службы датчика | Не менее 200000 измерений | |||||
| Электропитание | Сеть переменного тока, V/Hz | 100-240/50-60 | ||||
| Аккумулятор | 1,2V | |||||
| Потребляемая мощность | >3,0 VA | |||||
| Время зарядки аккумулятора | 8 часов | |||||
| Время работы аккумулятора | Без подсветки |
|
||||
| С подсветкой |
|
|||||
| От сети переменного тока | неограниченно | |||||
| Рабочая температура | от -10° до +50°С | |||||
| Температура при транспортировке и хранении | от -35° до +60°С | |||||
| Условия эксплуатации | Относительная влажность от 30 до 80% | |||||
| Общий размер | Электронный блок МЕТ-У1 | 145х80х40 мм | ||||
| Электронный блок МЕТ-У1А | 180х80х42 мм | |||||
| Датчик У10, У15, У50, У100 | 160х25 мм | |||||
| Датчик У15К, У50К | 80х40 мм | |||||
| Масса твердомера (блок с датчиком), кг | Твердомер МЕТ-У1 | 0,5 | ||||
| Твердомер МЕТ-У1А | 0,8 | |||||
| Обработка результатов измерений | Вычисление среднего значения, удаление текущего измерения, сохранение данных, работа с архивом. | |||||
| Подсветка дисплея | Доступна | |||||
| Особенности дисплея | Шкала твердости, измеренное значение, количество измерений, режим работы, номер в архиве, индикатор заряда аккумулятора, автовыключение через 150 сек. | |||||
| Память (архив) | 99 показаний, которые сохраняются при выключении питания | |||||
| Внутреннее программное обеспечение «МЕТ-U» (или «МЕТ-UА») | Доступно. Позволяет работать с твердомером без связи с компьютером. | |||||
| Внешнее программное обеспечение «МЕТ» | Доступно. Переносит данные из архива твердомера в компьютер. Позволяет обрабатывать данные измерений, создавать базы данных, строить графики, печатать результаты. | |||||
| Время одного измерения, с | 2,5 | |||||
Метрологические характеристики:
| Шкала твердости | Диапазон измерений | Пределы допускаемой абсолютной погрешности твердомера |
|---|---|---|
| Шкала «С» Роквелла | (20-70) HRC | ±2 HRC |
| Шкала Бринелля | (75-450) НВ | ±12 НВ |
| Шкала Виккерса | (75-1000) HV | ±15 HV |
| Шкала Шора | (23-102) HSD | ± 3HSD |
Твердомер ультразвуковой МЕТ-У1А (в алюминиевом корпусе) комплект поставки:
| Электронный блок MET-У1А в алюминиевом корпусе | 1 |
| Датчик ультразвуковой У15, У50, У10, У100, У15К, У50К | 1 |
| Кабель для соединения датчика ультразвукового с электронным блоком | 1 |
| Кабель USB для подключения к компьютеру и зарядному устройству | 1 |
| Зарядное устройство | 1 |
| Аккумуляторная батарея типоразмера АА | 4 |
| Эталонные меры твердости для калибровки (по заказу) | 2 |
| Плоская опорная насадка для датчика | 1 |
| Ключ для винтов батарейного отсека | 1 |
| CD-диск с внешним программным обеспечением «МЕТ» и руководством по эксплуатации МЕТ.39601863.009 РЭ | 1 |
| Методика поверки МЕТ-ТП.01 МП | 1 |
| Свидетельство о поверке | 1 |
| Паспорт | 1 |
| Универсальный чехол для фиксации электронного блока на предплечье, шее и ремне | 1 |
| Упаковочная сумка | 1 |
Твердомер ультразвуковой МЕТ-У1А (в алюминиевом корпусе) принадлежности:
- эталонные меры твердости по шкалам Бринелля, Виккерса, Шора, Роквелла «С», Роквелла «B», Роквелла «N» и др. для проверки показаний твердомера и его калибровки;
- штатив к датчику ультразвуковому для обеспечения плавного нагружения датчика и идеальной перпендикулярности к измеряемой поверхности;
- шлифовальная машинка на аккумуляторах для подготовки зоны измерения на поверхности изделия, уменьшения шероховатости, удаления окалины, ржавчины, наклепа и обработки сварных швов;
- сменные насадки к датчику ультразвуковому для проведения достоверных измерений на сферических и цилиндрических поверхностях;
- втулка к датчику ультразвуковому для измерения в труднодоступных местах.
