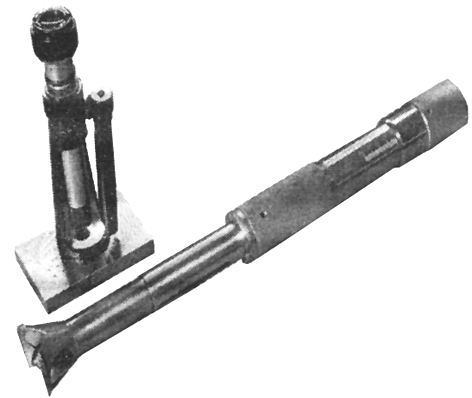

Твердомеры ИТ 5038-01, ИТ 5038-02
Приборы для измерения твердости крупногабаритных деталей методом ударного отпечатка
Приборы предназначены для измерения твердости крупногабаритных изделий (деталей, отливок, проката, заготовок) ударным методом с последующим измерением диаметра восстановленного динамического отпечатка от внедрения шарика с помощью микроскопа.
Сравнительная твердость в единицах Бринелля определяется с помощью таблиц или графиков, содержащихся в паспорте на прибор.
Взвод ударника — ручной.
Прибор не требует устройств для крепления и позволяет определять твердость в труднодоступных местах.
| ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА | ||
| Наименование | Характеристика | |
| ИТ 5038-01 | ИТ 5038-02 | |
| Диапазон измерения твердости | 150-650 HBW | 150-400 HB |
| Предел допускаемой относительной погрешности, % | ±7 | |
| Габаритные размеры (диаметр / длина), мм | 60 / 510 | |
| Масса (без принадлежностей), кг | 3,0 | |
| ПРИНАДЛЕЖНОСТИ К ПРИБОРАМ | ||
| Наименование | Характеристика | |
| ИТ 5038-01 | ИТ 5038-02 | |
| Меры твердости образцовые | (200±50) HB (400±50) HB (600±50) HBW |
(200±50) HB (400±50) HB |
| Испытательный наконечник | шарик твердосплавный, Ø 10мм | шарик стальной, Ø 10мм |
| Микроскоп МПБ-3 с осветителем | увеличение не менее 24X, верхний предел измерения 6,5 мм | |
