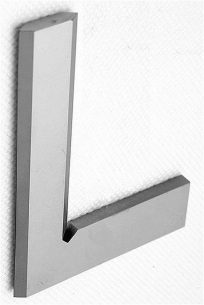

Угольник поверочный лекальный плоский УЛП
Угольник типа УЛП предназначен для проверки прямых углов (90°) и применяется при слесарно-сборочных и лекальных работах для контроля перпендикулярного расположения деталей. Лекальный угольник имеет острые измерительные и плоские опорные поверхности. Разновидностями плоского лекального угольника являются – угольник лекальный УЛ (все грани острые) и угольник лекальный цилиндрический УЛЦ . Основные характеристики слесарного угольника УЛП приведены в таблице.
Технические характеристики:
| Тип угольника | Классы точности | Регламентирующий документ | Допуск перпендикулярности мкм, для класса точности | ||
| 0 | 1 | 2 | |||
| УП 60х40 | 0, 1 | ГОСТ 3749-77 | 2,5 | 5 | — |
| УП 100х60 | 2,5 | 5 | 13 | ||
| УП 160х100 | 3 | 6 | 15 | ||
| УП 250х160 | 3,5 | 7 | 18 | ||
