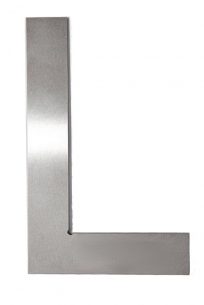

Угольники плоские УП
Угольники плоские УП
Поверочные слесарные угольники типа УП, имеют две плоских рабочих стороны, образующие наружный и внутренний угол. Основным назначением УП являются слесарно-сборочные работы...
Загрузка...по запросу
по запросу
Угольники плоские УП
Поверочные слесарные угольники типа УП, имеют две плоских рабочих стороны, образующие наружный и внутренний угол. Основным назначением УП являются слесарно-сборочные работы связанные с градусной разметкой деталей. В отличие от других угловых инструментов, все сторону угольника УП плоские. Основные характеристики поверочных угольников УП приведены в таблице. Информация касающаяся правил приемки, маркировки, упаковки и хранения содержится в ГОСТ 3749-77.
Технические характеристики:
| Тип угольника | Классы точности | Регламентирующий документ | Допуск перпендикулярности мкм, для класса точности | ||
| 0 | 1 | 2 | |||
| УП 60х40 | 1, 2 | ГОСТ 3749-77 | 2,5 | 5 | — |
| УП 100х60 | 2,5 | 5 | 13 | ||
| УП 160х100 | 3 | 6 | 15 | ||
| УП 250х160 | 3,5 | 7 | 18 | ||
| УП 400х250 | 4,5 | 9 | 22 | ||
| УП 630х400 | 6 | 12 | 30 | ||
