Угольники с широким основанием УШ

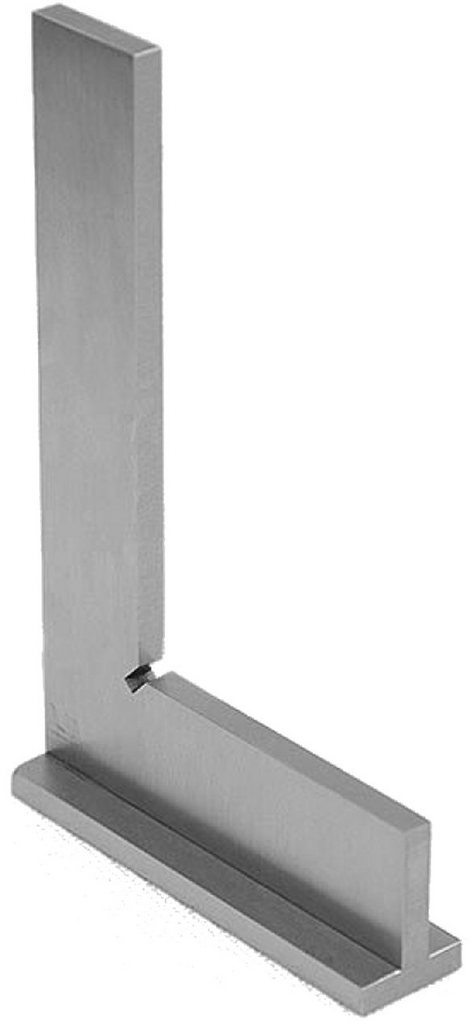

Угольники с широким основанием типа УШ используются для тех же целей, что и их плоские аналоги. Основное отличие угольников данного типа – наличие широкого основания позволяющее устанавливать угольник без дополнительных приспособлений. Основные характеристики поверочных слесарных угольников УШ приведены в таблице.
Технические характеристики:
| Тип угольника | Классы точности | Регламентирующий документ | Допуск перпендикулярности мкм, для класса точности | ||
| 0 | 1 | 2 | |||
| УШ 60х40 | 0, 1, 2 | ГОСТ 3749-77 | 2,5 | 5 | — |
| УШ 100х60 | 0, 1, 2 | 2,5 | 5 | 13 | |
| УШ 160х100 | 0, 1, 2 | 3 | 6 | 15 | |
| УШ 250х160 | 0, 1, 2 | 3,5 | 7 | 18 | |
| УШ 400х250 | 0, 1, 2 | 4,5 | 9 | 22 | |
| УШ 630х400 | 0, 1, 2 | 6 | 12 | 30 | |
| УШ 1000х630 | 1, 2 | 8 | 16 | 40 | |
| УШ 1600х1000 | 2 | — | 20 | 40 | |
