Укладка-лаборатория полевого химического контроля качества воды, войсковая УКВ и ее модификация
Укладка-лаборатория полевого химического контроля качества воды УКВ является многофункциональным переносным аналитическим комплексом, сформированным под задачи войскового полевого химического контроля воды. Лаборатория аналогична разработанной во времена СССР полевой химической лаборатории ПХЛ-54, превосходя ее по многим техническим и эргономическим показателям. Представляет собой ранец с дополнительной укладкой – баулом. Комплектация УКВ может изменяться в зависимости от поставленных аналитических задач и вариантов тактического применения.
УКВ предназначена для оснащения подразделений инженерных войск, войск РХБ защиты, медицинских и специальных подразделений. Позволяет решать задачи войскового полевого химического контроля, разведки водоисточников, контроля качества исходной и очищенной воды при эксплуатации войсковых средств очистки и опреснения воды. Благодаря простоте и удобству работы лаборатория УКВ может использоваться личным составом, прошедшими минимальный курс обучения (инструктаж). В целях подготовки специалистов и сотрудников УКВ может применяться вучебной деятельности.
Состав и укладка

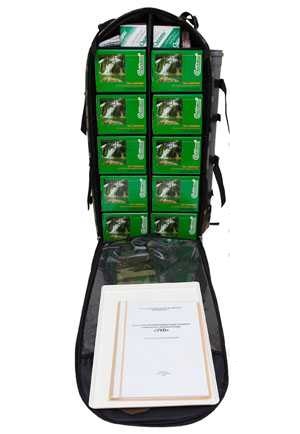

Ранец содержит основные химико-аналитические модули – тест-комплекты габаритными размерами не более 200*200*380 мм, компактные тест-системы, принадлежности для анализа, документацию и конструктивно позволяет организовать рабочее место оператора (см. фото).
Баул содержит укладочные модули, не размещаемые в ранце, либо которые по тактическому применению не предназначены для полевой работы (остаются в базовом лагере). Технические параметры укладки УКВ для базового варианта комплектации приведены в табл.
УКВ сформирвана по модульному принципу. Каждый модуль представляет собой тест-комплект либо тест-систему и позволяет проводить измерения по одному показателю (группе однородных показателей), имея в составе все необходимое для работы, включая:
- готовые к применению аналитические растворы либо реагенты быстрого приготовления;
- посуда, средства дозировки, принадлежности, водозащищенные цветные контрольные шкалы;
- иллюстрированная инструкция (руководство по применению).
Модули размещены в водостойких контейнерах. Производительность каждого модуля 50–100 анализов по каждому показателю. Предусмотрены комплекты пополнения расходной части – УКВ-КП (взамен израсходованных реактивов, растворов, материалов, тест-систем). По дополнительному заказу потребителя проводится доукомплектование УКВ набором-укладкой для фотоколориметрирования, а также средствами контроля в воде и воздухе различных, не входящих в базовый перечень, токсикантов, а также отравляющих веществ и СДЯВ – всего 23 показателя
УКВ:
Технические параметры укладки УКВ для базового варианта комплектации:
| Характеристика | Значение | |
|---|---|---|
|
Ранец
|
Баул
|
|
| Полезный объем, л |
70 |
70 (максим.) |
| Масса брутто (включая укладку), кг |
не более 17 |
не более 15 |
| Максимальные габаритные размеры (высота×ширина×глубина), мм |
800×400× 200 |
540×320×520 |
| Количество ячеек |
10–16 |
– |
ВК – визуально-колориметрический; ВИКХК – войсковой индивидуальный комплект химического контроля; ИПЭ – индикаторный элемент плоский; КЛ – комплект-лаборатория; Т – тестовый; ТД – турбидиметрический; ТК – тест-комплект; ТМ – титриметрический; ТС – тест-система, ФК – фотоколориметрический; Э – экстракционный.
|
№ |
Показатель |
Наименование |
Ед. изм. |
Диапазон определяемых |
Метод анализа |
Срок годности, лет, не менее |
| Органолептические | ||||||
|---|---|---|---|---|---|---|
|
1.
|
Водородный показатель (рН) | Тест-комплект «рН» |
ед. рН |
4,5–5,0–5,5–6,0–6,5–7,0 |
ВК |
2 |
|
2.
|
Железо общее (Fe2+ и Fe3+) | Тест-комплект «Железо» |
мг/л |
0,1–0,3–0,7–1,0–1,5 |
ВК |
2 |
|
мг/л |
0,08–3,0 |
ФК |
||||
| Тест-система «Железо общее» |
мг/л |
50–400–1000 |
ВК, Т |
2 |
||
|
3
|
Железо (2) (Fe2+) | Тест-система «Железо (2)» |
мг/л |
3–30–300 |
ВК, Т |
2 |
|
4.
|
Жесткость общая (Ca2+ и Mg2+) | Тест-комплект «Общая жесткость» |
ммоль/л экв. |
0,5–20 и более (до 80) |
ТМ |
2 |
|
5.
|
Медь (Cu2+) | ТК «Медь Т» |
мг/л |
0–1–2–4 |
ВК |
3–5 |
| Тест-система «Медь» |
мг/л |
5–30–300–1000 |
ВК, Т |
2 |
||
|
6.
|
Сульфаты (SO42–) | Тест-комплект «Сульфаты» |
мг/л |
30–70 и более (до 6000) |
ТД |
2 |
|
7.
|
Хлориды (Cl–) | Тест-комплект «Хлориды» |
мг/л |
4–1200 и более (до 10000) |
ТМ |
2 |
|
8.
|
Сухой остаток | Тест-комплект «Хлориды»,тест-комплект «Сульфаты»,тест-комплект «Карбонаты»,тест-комплект «Общая жесткость» |
мг/л |
До 2000 и более |
Расчетный |
– |
|
9.
|
Мутность | Тест-комплект «Мутность/ Прозрачность» |
мг/л |
До 1,5 и более (до 600) |
По станд. шкале |
|
|
10.
|
Прозрачность | Тест-комплект «Мутность/ Прозрачность» |
см |
1–40 |
По шрифту |
– |
|
11.
|
Хлор остаточный свободный | Тест-комплект «Активный хлор» |
мг/л |
0,3 и более (до 100) |
ТМ |
2 |
| Тест-система «Активный хлор», |
мг/л |
1,2–10–100 |
ВК, Т |
2 |
||
|
Токсикологические
|
||||||
| 12. | Алюминий остаточный (Al3+) | Тест-комплект «Алюминий» |
мг/л |
0,5–2,0–6,0 и более (до 50) |
ВК |
2 |
|
мг/л |
0,03–4,0 |
ФК |
||||
| 13 | Аммоний (NH4+) | Тест-комплект «Аммоний» |
мг/л |
0,2–0,7–2,0–3,0 и более |
ВК |
2 |
|
мг/л |
0,1–6,0 |
ФК |
||||
| 14. | Металлы (сумма Zn, Cu, Pb) | Тест-комплект «Металлы» |
мкмоль/л |
0,1–0,3–0,5–1,0 и более |
ВК, Э |
2 |
| 15. | Нефтепродукты | Тест-комплект «Масло и нефтепродукты» |
мг/л |
0,5–20 |
БХ, Э |
2 |
| 16. | Никель (Ni2+) | Тест-система «Никель» |
мг/л |
10–100–1000 |
ВК, Т |
2 |
| 17. | Нитраты (NO3–) | Тест-комплект «Нитраты», |
мг/л |
5–15–30–50 и более (до 400) |
ВК |
2 |
|
мг/л |
0,08–2,0 |
ФК |
||||
| Тест-система «Нитрат–тест» |
мг/л |
10–100–1000 |
ВК, Т |
2 |
||
| 18. | Полифосфаты (по РО43–) | Тест-комплект «Фосфаты» |
мг/л |
0,2–1,0–3,5–7,0 и более |
ВК |
2 |
|
мг/л |
0,03–6,0 |
ФК |
||||
| 19. | Свинец (Pb) | Тест-система «Свинец-ТМ» |
мг/л |
0,1–3,0 |
ВК |
5 |
| 20. | СПАВ (сульфонол) | Тест-комплект «ПАВ-А» |
мг/л |
0,5–1,0–2,0–5,0 |
ВК, Э |
2 |
|
мг/л |
0,3–10 |
ФК, Э |
||||
| 21. | Фенолы (сумма легколетучих) | Тест-комплект «Фенолы» |
мг/л |
0,02–0,5 |
ВК, Э |
2 |
| 22. | Формальдегид (СН2О) | Тест-комплект «Формальдегид» |
мг/л |
0,05–0,2–0,5–2,0 и более |
ВК |
2 |
|
мг/л |
0,03–0,5 |
ФК |
||||
| 23. | Фтор (F–) | Тест-комплект «Фториды» |
мг/л |
0,2–0,7–2,0 и более |
ВК |
2 |
|
ОВ и СДЯВ
|
||||||
| 24. | ФОВ, иприт сернистый, люизит | ВИКХК (в воде, воздухе, на поверхностях) |
ОТТ УН РХБЗ |
3
|
||
| 25. | Гидразин (NH2NH2) | Тест-комплект «Гидразин» |
мг/л |
0,05–0,3–1,0 |
ВК |
>2
|
|
мг/л |
0,05–1,7 |
ФК |
||||
| 26. | Мышьяк (As) | Тест-система «Мышьяк-ТМ» |
мг/л |
0,05–3,0 |
ВК |
2 |
| 27. | Цианиды | Тест-система «Цианиды-ТМ» |
мг/л |
1–500 |
ВК |
5 |
Комплект поставки УКВ:
УКВ поставляется в 4-х модификациях:
|
№ заказа |
Модификация |
Полный вес, кг, не более |
Количество мест |
| 3.900 | УКВ |
32 |
2 |
| 3.900.1 | УКВ, с укладкой для полевого фотоколориметрирования |
35 |
3 |
| 3.900.2 | УКВ, с укладкой контроля ОВ и СДЯВ |
35 |
3 |
| 3.900.3 | УКВ, с укладкой для полевого фотоколориметрирования, с укладкой контроля ОВ и СДЯВ |
38 |
4 |
Дополнительные принадлежности УКВ:
Укладка средств контроля ОВ и СДЯВ: штатные войсковые средства для контроля воздуха и поверхностей на ОВ, АХОВ, СДЯВ (индикаторные трубки, индикаторные элементы плоские, тест-системы), в комплекте с насосом-пробоотборником и принадлежностями (по дополнительному заказу).
