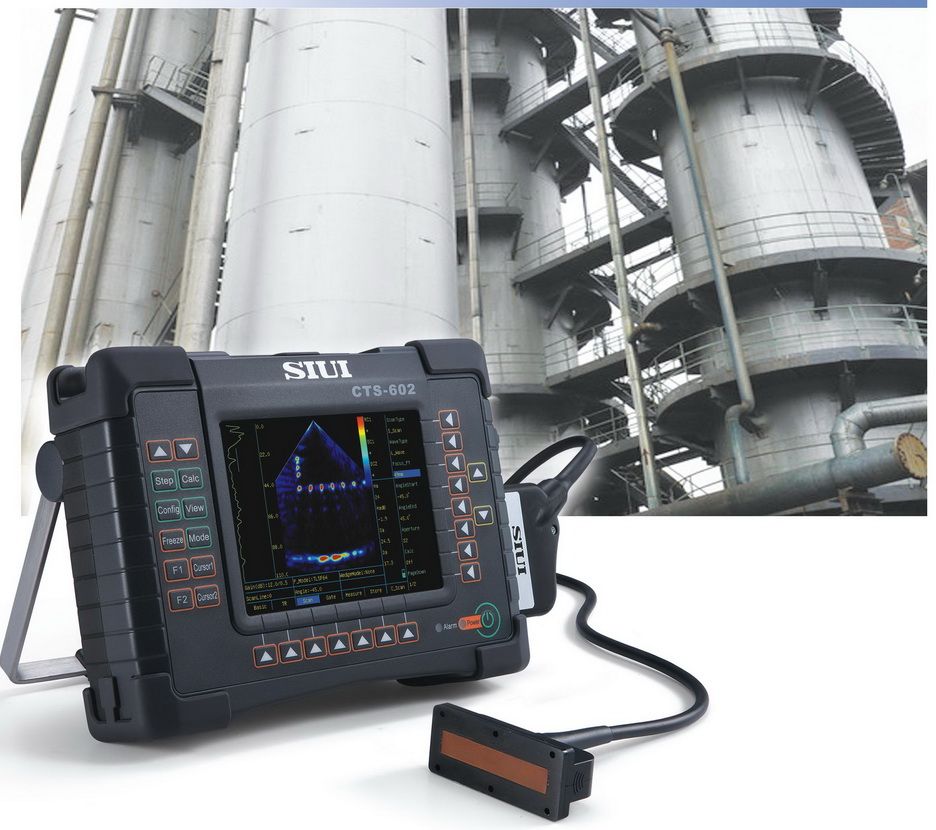

Ультразвуковой дефектоскоп CTS 602
Ультразвуковой дефектоскоп CTS 602 (Фазированные решетки) с фазированной решеткой, классическим методом. Простой в использовании и удобный для пользователя интерфейс.
Область применения:
Система...
Загрузка...по запросу
по запросу
Ультразвуковой дефектоскоп CTS 602 (Фазированные решетки) с фазированной решеткой, классическим методом. Простой в использовании и удобный для пользователя интерфейс.
Область применения:
Система CTS-602 призвана упростить ультразвуковую дефектоскопию, повысить ее доступность и обеспечить соответствие международным нормам и стандартам. Все это становится возможным благодаря следующим факторам:
- Оптимизация распределения нагрузки специалистов при проведении инспекций
- Повышение производительности
- Устранение ограничений, существующих при радиографическом контроле сварных швов
- Упрощение ультразвукового контроля сварных швов
Система CTS-602 специально предназначена для следующих целей:
- Инспекции при строительстве объектов энергетической промышленности
- Технический контроль перед вводом в эксплуатацию и в процессе эксплуатации
- Инспекция в области ЖД
- Инспекции труб из углеродистой стали
- Инспекции кольцевых сварных швов
- Инспекции при одностороннем или двухстороннем доступе в зависимости от геометрических ограничений
CTS 602:
|
Функция |
Традиционный |
Фазированная решётка |
| Диапазон рабочих частот (-6 Децибел) |
0.5~15 MHz | 1~10 MHz |
| A/D частота | Максимум 240 MHz | 120 MHz |
| Разъемы | Два BNC или Лемо-разъема | Один, для подключения 16/32/64/128- элементных датчиков, оснащённый функцией автораспознавания |
| Генератор импульсов | Напряжение: примерно 370V
Частота импульсов: 20~500 Герц Мощность: Высокая/Низкая |
Напряжение:20V~150V,шаг:10V
Ширина импульса:40-500 ns,шаг:20 ns Частота импульсов: 100 Герц~5 КилоГерц Задержка: 0 μs-20μs, разрешение:5 ns |
| Приёмник | Усиление:0~110 Децибел, шаг:0.5/1/2/6/12
Диапазон частот(-6 Децибел):1~4 Мегагерц/0.5~15 МегаГерц Мощность: высокая/низкая |
Усиление: 0~80 Децибел
Диапазон частот (-6 Децибел): 1~10 МегаГерц Задержка передачи:0 μs~20 μs, разрешение:3.125 ns |
| Фильтрация | Автокорректировка | Автокорректировка |
| Тип сканирования | А-скан/Секторное изображение/С-скан/D-скан | |
| Диапазон : | 0~6000 мм (продольная волна) | 0~1000 мм (продольная волна) |
| Скорость | 1000~10000м/с | 1000-10000 м/с |
| Задержка дисплея | -10 ~1000 мм (продольная волна) | 0~1000 мм (продольная волна) |
| Единица измерения | Мм/дюймы | |
| Погрешность аттенюатора | 12Децибел ±1 децибел | |
| Динамический диапазон | ≥ 30 Децибел | |
| EN стандарт | EN-12668-1 |
