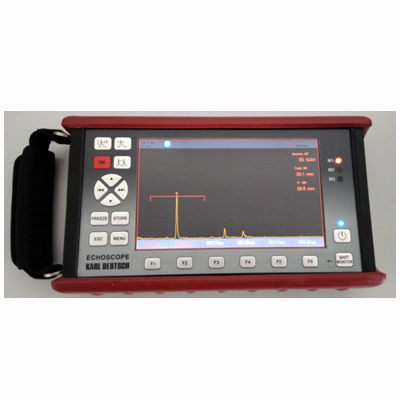

Ультразвуковой дефектоскоп Echoscope 1095

Ультразвуковой дефектоскоп Echoscope 1095

Идеальный инструмент для ручного ультразвукового контроля: цифровой, с высокой контрастностью и удобным в практическом применении. Это надежный прибор и поэтому может использоваться на открытом воздухе или в тяжелой промышленной среде.

Отличительные особенности:

• Вес около 2 кг
• Имеет большой и высоко контрастный TFT цветной дисплей (7 дюймов, разрешение 800 х 480 пикс) с автоматическим контролем яркости и большим углом обзора
• Помощь пользователю безопасно и самостоятельно работать с помощью текстового меню
• Прост в обращении
• Поддержка оператора во время работы и настройки прибора (DAC, ВРЧ, AWS, DGS, JIS, …)
• Быстрый доступ к функциям с помощью горячих клавиш
• Возможность отображение на дисплее до 6-ти различных значений
• Оснащен 3 видами измерений амплитудных значений, а также имеются 3 контрольные пороговые лампы для срабатывания АСД
• Позволяет отображать эхо-сигнал, а также его записывать
• Заморозка А-скана и его сохранение в памяти прибора
• Позволяет перемещать все 3 строба в режиме «Заморозка» и пересчитывает отображаемые измеренные значения соответственно
• Хранение и изменение наименований файлов при помощи удобного текстового редактора
• Содержит базу данных преобразователей производства Karl Deutsch, а также при необходимости можно занести преобразователи других производителей
• Отображение всех функций в текстовом формате на экране, в дополнение к 6 функциональным клавишам
• Возможность выбора частоты повторения зондирующих импульсов (ЧЗИ):10-5 000 Гц. Низкая ЧЗИ-для того чтобы избегать дополнительных шумов, и при высокой ЧЗИ для высокоскоростного контроля на автоматических системах
• Сохраняет все данные, например, скриншоты в виде BMP файлов или серий измерений в виде CSV файлов на съемной памяти 8 ГБ SD-СARD
• Вычисляет время прохождения задержки в призме
• Измерение толщины стенки- между двумя эхо-сигналами (измерение толщины через покрытие)
• Точность измерений 0,01 мм
• Позволяет оценивать также на криволинейных поверхностях (напр. труб) Выход монитора VGA
• Поставляется с цветным резиновым защитным чехлом для предотвращения скольжения и для дополнительной защиты
• Имеется возможность отдельно регулировать коэффициент усиления третьего строба, например, для донного затухания Эхо-сигнала
• Возможность регулировки прямоугольных импульсов с широтой импульса и автоматически адаптируются к частоте зондирующего при его загрузки, но который может быть изменен вручную
• Цифровые фильтры для оптимальной адаптации к датчику
• IP64

Очень компактный прибор (54 мм по глубине) имеет быструю цифровую базу электроники с высокой частотой дискретизации и частоты следования импульсов до 5000 Гц. Удобное руководство пользователя поддерживает прибор для менее подготовленных дефектоскопистов, также в ходе работы и настройки прибора: просто запустить «Мастер» и следуйте инструкциям на экране. Определения размеров дефектов (кривые DAC/ВРЧ, JIS, AWS и DGS) выполняются почти автоматически.

Метод оценки эхо-сигнала DGS-диаграмма (опция) АРД-диаграмма:

• Нет ограничений в специальных преобразователях (кривая АРД рассчитывается самим прибором)
• Визуализация справочных АРД-кривых
• Показан размер дефекта (FBH= плоскодонное отверстие)
• Имеются АРД- диаграммы датчиков Karl Deutsch
• Индикация до 6 дополнительных пороговых кривых

Метод оценки эхо-сигнала DAC-диаграмма (опция)- метод эталонной линии (EN1330-4):

• Звуковой и визуальный сигнал порогового значения при превышении или падении ниже кривой
• Индикация до 6 пороговых кривых
• Возможность добавления вручную опорных точек DAC, изменение и удаление до 16 точек
• Расчет корректировки времени чувствительности кривой (TCG-ВРЧ) от кривой (DAC)
• Временная регулировка чувствительности TCG-диаграмма (ВРЧ)
• Для оценки ВРЧ регулируется глубина- зависимой в соответствии с ранее записанной кривой DAC (опция)
• В результате, максимальные отражатели (СОП) с равными размерами отображаются с равными амплитудами, хотя они расположены в разных глубинах

Огибающая кривая. Для оценки эхо-сигнала огибающая может быть записана.

Справочная кривая. Сохраненные данные могут быть использованы в качестве опорной кривой. Таким образом, в случае неоднократного тестирования, текущий результат может быть непосредственен по сравнению с предыдущим измерением.

Хранение данных. Все записи данных хранятся на съемной 8 Гб SD-карты памяти. Скриншоты сохраняются в формате BMP файлов, а значение измерений, как CSV файлов. Протоколы испытаний могут быть легко созданы в удобном виде с нашим программным обеспечением ECOM 95.
