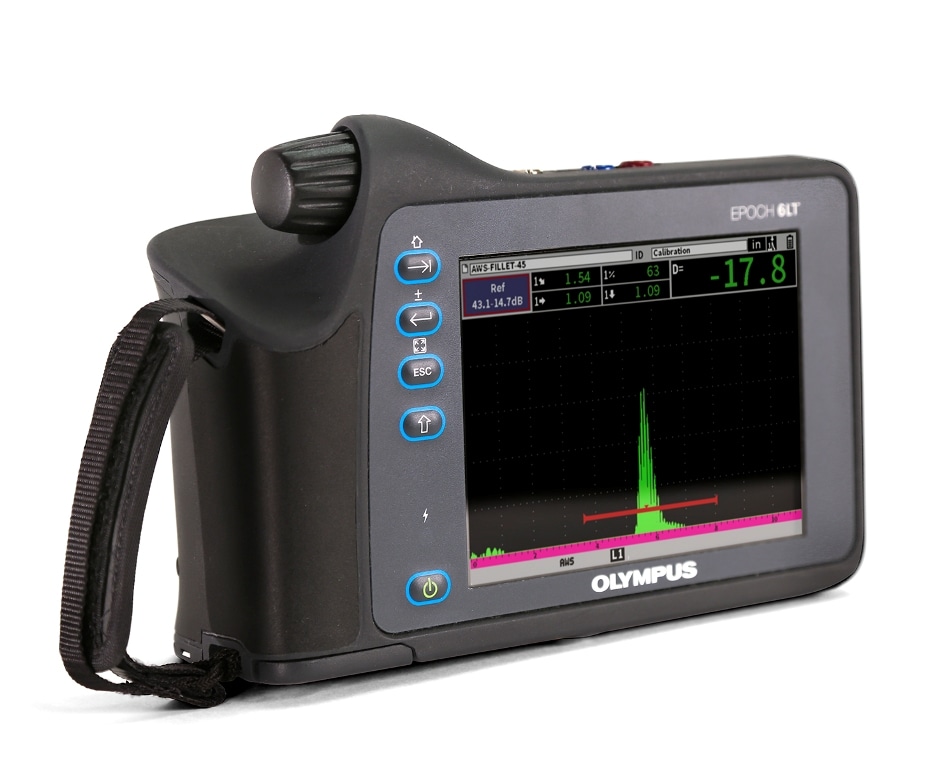

Загрузка...Портативный дефектоскоп EPOCH 6LT
Не идите на компромисс относительно возможностей вашего дефектоскопа. Портативный ультразвуковой дефектоскоп OLYMPUS EPOCH 6LT совмещает в себе функциональные возможности мощного ультразвукового прибора и специально разработанный эргономичный дизайн для промышленного альпинизма и других приложений, где портативность оборудования имеет преимущественное значение.
Высокоточный надежный дефектоскоп теперь в ваших руках!
Портативный и простой в использовании, дефектоскоп EPOCH 6LT представляет собой эргономичный и прочный прибор, обеспечивающий длительный срок службы и удобство в эксплуатации.
- Равномерное распределение веса прибора (всего 890 г) значительно снижает усталость кисти при работе одной рукой.
- Конфигурация с ручкой регулирования и удобным расположением кнопок упрощает навигацию, даже при работе в перчатках
- Разработан в соответствии с требованиями стандартов IP65/67, устойчив к падению
- Четкий и яркий экран для просмотра A-сканов при любом освещении
Больше возможностей и готовность к работе
Принцип работы дефектоскопа EPOCH 6LT достаточно прост и понятен. Несмотря на свой небольшой размер, прибор содержит все нужные функции для выполнения практически любого стандартного ультразвукового контроля.
- Содержит все основные функции дефектоскопа EPOCH 650 в компактном корпусе
- Отвечает требованиям стандарта EN12668-1:2010
- Дополнительный программный модуль для коррозионного мониторинга с функцией распознавания ПЭП по центральному контакту разъема
- Возможность подключения к беспроводной сети WLAN
Разработан для промышленного альпинизма и приложений, требующих высокой степени портативности оборудования
Для промышленных альпинистов, дефектоскоп EPOCH® 6LT обеспечивает безопасность работы в сложных условиях.

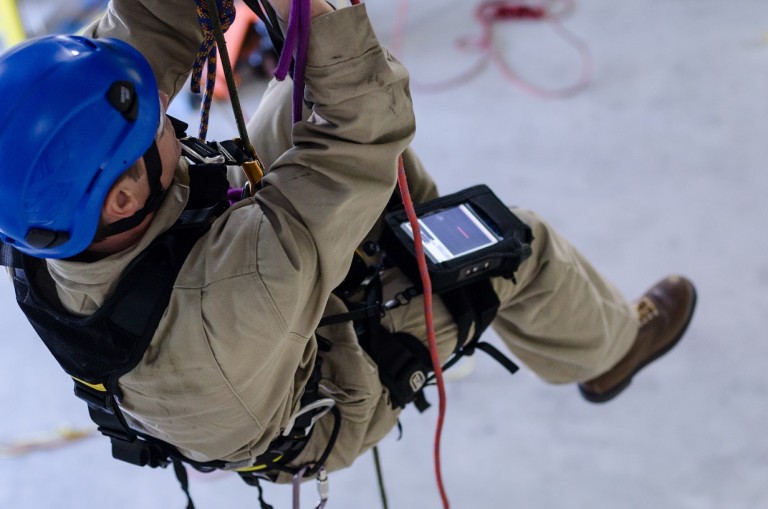

- Набор вспомогательных устройств для промышленного альпинизма позволяет оператору закреплять прибор на ноге или на страховочном поясе, оставляя обе руки свободными для сохранения равновесия и позиционирования преобразователя.
- Поворот экрана в горизонтальное или вертикальное положение для удобства чтения показаний и A-скана
- Для обеспечения большей гибкости во время эксплуатации, резьбовая втулка 1/4-20 используется для подключения дефектоскопа к широкому спектру комплектующих производства Olympus и сторонних производителей

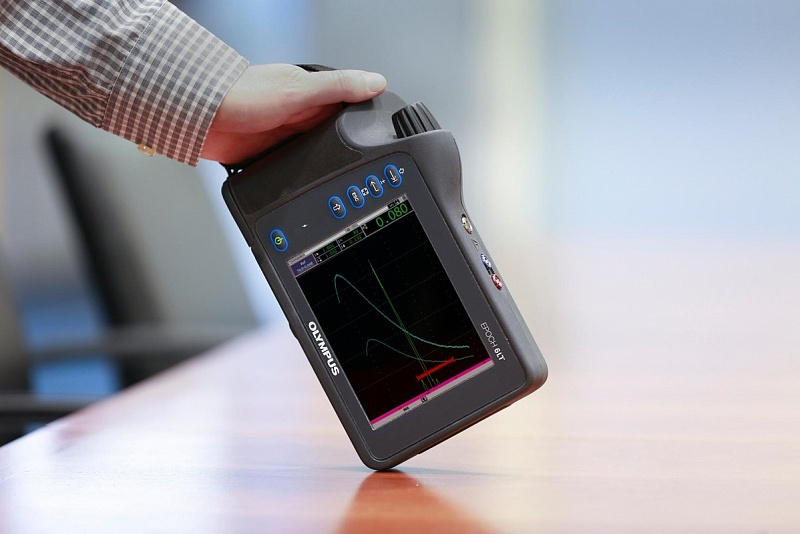

Оптимизированные функции для работы одной рукой
Портативный дефектоскоп EPOCH® 6LT имеет полный набор стандартных и дополнительных программных функций, предназначенных для широкого спектра задач и приложений.
Экспорт сохраненных файлов контроля (для дальнейшего создания отчетов) достаточно прост. Перенесите полученные результаты контроля на съемный USB-накопитель в любом допустимом формате (BMP, CSV или PDF).
Возможности подключения (облачный сервис)
С помощью беспроводной сети Wireless LAN подключите ваш дефектоскоп к сервису Olympus Scientific Cloud и воспользуйтесь мощными инструментами облачного приложения, включая:
- Беспроводное обновление микропрограммного обеспечения
- Резервное копирование и архивация данных
- Удаленный доступ к файлам и удаленное управление
Поддержка облачным сервисом всех типов файлов EPOCH 6LT значительно упрощает процесс создания отчетов и передачу данных.
Стандартные программные функции для точного определения размеров дефектов
Динамические кривые DAC/ВРЧ: Вычисляют амплитуду сигнала в процентах или дБ по отношению к кривой DAC (коррекция амплитуды эхо-сигнала в зависимости от расстояния до отражателя) или амплитуде опорного эхо-сигнала, использующегося при настройке ВРЧ. Варианты построения DAC включают стандартные и пользовательские сигнальные кривые DAC, а также вариант отображения 20–80%.
DGS/AVG: Позволяет оценить эхо-сигналы по АРД-диаграмме, показывая отношение между амплитудой сигнала, размером дефекта и расстоянием от преобразователя.
Многофункциональность: дополнительные программные опции
AWS D1.1 и D1.5: Отображает динамический рейтинг отражателей для контроля сварных швов по нормам AWS. Повышает эффективность контроля за счет отсутствия необходимости производить расчеты вручную.
Аттенюатор донного эхо-сигнала (BEA): Уменьшает амплитуду донного эхо-сигнала сканируемого изделия в зоне, определяемой стробом 2. Эта программная опция позволяет контролировать падение донного эхо-сигнала при сканировании с высоким коэффициентом усиления.
Программный модуль для коррозионного мониторинга: Включает настройки УЗ в зависимости от выбранного преобразователя с автоматическим распознаванием ПЭП, автоматическую регулировку усиления (АРУ), алгоритм измерения толщиномера, коррекцию V-пути, а также компенсацию износа контактной поверхности ПЭП с помощью автоматической коррекции нуля (Do Zero). Модуль также имеет возможность представления данных в виде таблицы с цветовой кодировкой для создания наглядных отчетов по результатам коррозионного мониторинга.
Области применения прибора
Ультразвуковой дефектоскоп EPOCH 6LT cпециально разработан для проведения контроля в условиях промышленного альпинизма:— Контроль ветряных турбин (ветряков) в процессе эксплуатации
— Контроль морских платформ
— Контроль мостов и металлоконструкций
EPOCH 6LT — портативный УЗ дефектоскоп, применяется в отрслях, где требуется высокая степень портативности оборудования:
— Контроль трубопроводов в процессе эксплуатации

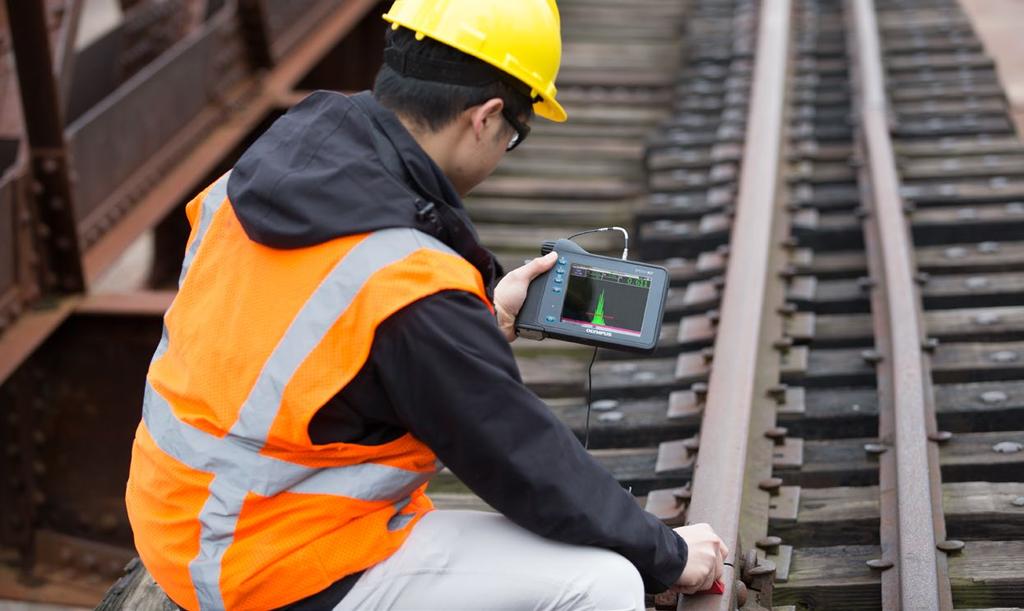

— Контроль рельсов в условиях эксплуатации
— Техническое обслуживание воздушных судов
| Общие | Языки пользовательского интерфейса | Английский, испанский, французский, немецкий, японский, китайский, португальский, русский, итальянский |
|---|---|---|
| Разъемы для преобразователей | LEMO 00 | |
| Хранение данных | Встроенная карта памяти на 100 000 ИД | |
| Тип и время работы батареи | Стандартный литий-ионный аккумулятор; продолжительность работы 6 ч | |
| Требования по электропитанию | От сети переменного тока: 100–120 В, 200–240 В, 50–60Гц | |
| Тип дисплея | Цветной трансфлективный ЖК-дисплей VGA (640 × 480) с частотой обновления изображения 60 Гц | |
| Размер дисплея (Ш × В, диаг.) | 117 × 89 мм, 146 мм | |
| Габариты (Ш x В x Г) | 209 × 128 × 36 мм, 58 мм в месте захвата прибора | |
| Вес | 890 г с литий-ионным аккумулятором | |
| Вводы/выводы | USB-порты | (1) Высокоскоростной USB 1.1 Хост (Тип A) (1) Высокоскоростной USB 2.0 Клиент (Тип Mini B) |
| Видеовыход | 1 цифровой видеовыход | |
| Защита от воздействий окружающей среды | Степень защиты IP | Разработан в соответствии с требованиями стандартов IP67 (защита от проникновения пыли и случайного погружения в воду) и IP65 (защита от пыли и струй воды) согласно IEC 60529-2004 (степень защиты, обеспечиваемая корпусом — Код IP) . |
| Работа во взрывоопасной атмосфере | MIL-STD-810F, Метод 511.4, Процедура 1 | |
| Устойчивость к ударам | MIL-STD-810G, Метод 516.5, Процедура I, 6 циклов для каждой оси, 15 г, 11 мс полусинусоида. | |
| Устойчивость к вибрации | MIL-STD-810F, Метод 514.5, Процедура I, Приложение C, Рис. 6, воздействие: 1 час на каждую ось | |
| Рабочая температура | От –10°C до 50°C | |
| Температура хранения батареи | от 0 °C до 50 °C | |
| Генератор | Генератор | Настраиваемый генератор прямоугольных импульсов |
| ЧЗИ | от 10 до 2 000 Гц с шагом 10 Гц | |
| Напряжение генератора | 100 В, 200 В, 300 В или 400 В | |
| Длительность импульса | Настраивается от 25 до 5 000 нс (0,1 МГц) с технологией PerfectSquare™ | |
| Демпфирование | 50, 400 Ω | |
| Приемник | Максимальный входной сигнал | 20 Vp |
| Входное полное сопротивление | 400 Ω ± 5% | |
| Полоса пропускания | DC до 26,5 МГц при −3 дБ (стандарт. версия) от 0,2 до 26,5 МГц при −3 дБ (EN12668-совместимая версия) |
|
| Настройки цифровых фильтров | 8 наборов стандартных цифровых фильтров (стандарт. версия) 7 наборов стандартных цифровых фильтров (EN12668-совместимая версия) |
|
| Детектирование | Полная волна, положительная и отрицательная полуволна, РЧ | |
| Линейность системы | По горизонтали: ± 0,5% FSW (полной ширины экрана) | |
| Разрешение | 0,25% высоты экрана; погрешность усилителя ±1 дБ. | |
| Отсечка | от 0 до 85 % высоты экрана, с шагом 1 % | |
| Измерение амплитуды | от 1,25% до 110 % полной высоты экрана | |
| Частота измерений | Соответствует ЧЗИ во всех режимах (измерения «за один прием») | |
| Калибровка | Автоматическая калибровка | Скорость звука, смещение нуля Прямой луч (первый донный эхо-сигнал или эхо-эхо) Наклонный луч (УЗ-путь или глубина) |
| Режимы контроля | Импульс-эхо, раздельно-совмещенный или теневой | |
| Единицы измерения | Миллиметры, дюймы или микросекунды | |
| Диапазон | от 4,31 до 6 700 мм при 5 900 м/с | |
| Скорость звука | от 635 до 15 240 м/с | |
| Смещение нуля | от 0 до 750 мкс | |
| Задержка отображения | от -10 до 2203 мкс | |
| Угол ввода луча | от 0° до 85° с шагом 0,1°, а затем переход на 90° | |
| Стробы | Стробы для измерений | 2 полностью независимых строба |
| Начало строба | Настраивается на всем отображаемом диапазоне | |
| Ширина строба | Настраивается на всем отображаемом диапазоне. | |
| Высота строба | Настраивается от 2 до 95% полной высоты экрана с шагом 1 % | |
| Сигнализации | Положительный и отрицательный пороговые уровни, минимальная глубина (строб 1 и строб 2) | |
| Измерения | Поля для отображения результатов измерений | 5 полей (ручной или авто-выбор) |
| СТРОБ (1, 2) | Измерение толщины, УЗ-пути, проекции, глубины, амплитуды, времени пролета, мин/макс глубины, мин/макс амплитуды, размеров дефектов, в зависимости от режима | |
| Четыре поля для отображения результатов измерений | Возможность выбора до четырех измерений по любому стробу на активном экране. | |
| Эхо-эхо | Стандартный строб 2 – строб 1 | |
| DAC/ВРЧ | Стандартная функция, до 50 точек, динамический диапазон ВРЧ 110 дБ | |
| Специальные режимы DAC | Пользовательские DAC (до 6 кривых), вариант отображения 20–80% | |
| Коррекция криволинейной поверхности | Стандартная функция. Корре |
