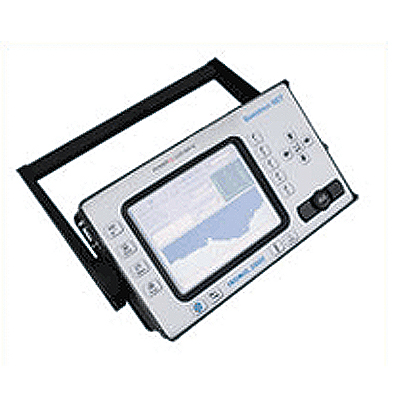

Ультразвуковой дефектоскоп ISONIC 2005

Портативный цифровой ультразвуковой дефектоскоп ISONIС 2005 — высоко производительный портативный рекордер с возможностью представления результатов контроля на экране прибора в режиме реального времени, их запоминания и последующего воспроизведения.

Дефектоскоп ISONIС 2005 обладает следующими особенностями:

1. Большой солнцезащищенный цветной сенсорный экран высокого разрешения. Большой солнцезащищенный цветной сенсорный экран высокого разрешения.
2. Встроенный интерфейс для энкодеров.
3. USB, LAN VGA выходы.
4. Огромный объем памяти.
5. Работа с продольными, поперечными, поверхностными и нормальными волнами.
6. A-, B-, CB-, C-, D-, P-сканы и TOFD.
7. Построение профиля коррозии и визуализация дефектов.
8. Емкость единичного файла результатов достаточна для фиксации сигналов из объекта контроля длиной до 20 м.
9. Восстановление динамических А-сканов на постпроцессинге.
10. Расширенные возможности оценки сигналов на динамических и замороженных А-сканах.
11. Определение размеров дефектов.

Дефектоскоп ISONIC 2005 предназначен для выполнения следующих видов контроля:

1. A-скан — точечный контроль, общеизвестный метод ультразвукового контроля с использованием эхо-, зеркально-теневого и теневого методов; этот вид контроля осуществляют все современные цифровые дефектоскопы.
2. Сканирование по прямолинейной траектории с визуализацией результатов контроля и записью всех А-сканов — линейный контроль — может быть использован для решения следующих задач:
   B-скан профиля толщины — непрерывные измерения толщины объекта контроля при перемещении прямого преобразователя по прямолинейной траектории; контролируется часть объекта непосредственно под преобразователем (по ходу луча);
   B-скан поперечного сечения — непрерывные измерения амплитуд эхо-сигналов и координат отражателей при перемещении наклонного преобразователя по прямолинейной траектории, визуализация хода лучей в поперечном сечении объекта контроля; контролируется часть объекта по ходу луча наклонного преобразователя;
   CB-скан при контроле плоскостных объектов поперечными, поверхностными и волнами Лэмба — непрерывные измерения амплитуды эхо-сигналов и координат отражателей при перемещении специального преобразователя на волны Лэмба по прямолинейной траектории, визуализация карты контроля; плоскостной объект контролируется на длину 0,5 — 1,5 м перпендикулярно линии перемещения преобразователя (в направлении распространения волны Лэмба); TOFD контроль- визуализация высокочастотных B- и D-сканов;
   построение карты TOFD; контролируется часть объекта между двумя TOFD преобразователями

Сканирование по прямолинейной траектории может быть выполнено:

1. По времени — ISONIC 2005 оборудован встроенными часами для выполнения сканирования по прямолинейной траектории за заданный промежуток времени;
2. По датчику пути — ISONIC 2005 оборудован платой и интерфейсом для подключения энкодера.

В обоих случаях сохраняются все А-сканы с возможностью восстановления. При линейном контроле сохраняются все эхо-сигналы (А-сканы) и их координаты. Это позволяет неоднократно «просматривать» результаты контроля, полностью восстанавливая изображение на экране дефектоскопа. Профили толщины, полученные при линейном контроле, полностью совместимы с основными программами расчетов прочности конструкций. ISONIC 2005 имеет практически неограниченную возможность для запоминания:

1. Отдельных А-сканов и соответствующих им настроек дефектоскопа;
2. графических представлений спектров сигналов (FFT), соответствующих высокочастотных А-сканов и настроек дефектоскопа;
3. различных последовательностей А-сканов в виде профилей толщины, В-сканов, СВ-, С- D-, P-сканов, TOFD карт и соответствующих им настроек дефектоскопа.
