Ультразвуковой дефектоскоп ISONIC utPod

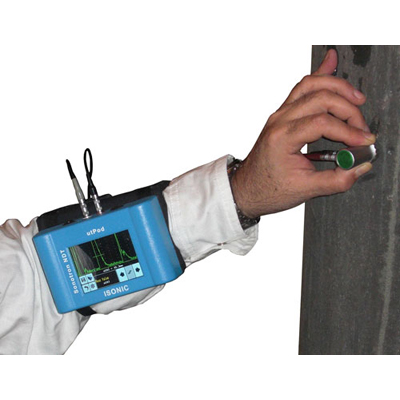

Впервые оператор может держать прибор и сканировать одной рукой — это обеспечивает повышенные надежность контроля и безопасность при работе в труднодоступных местах.

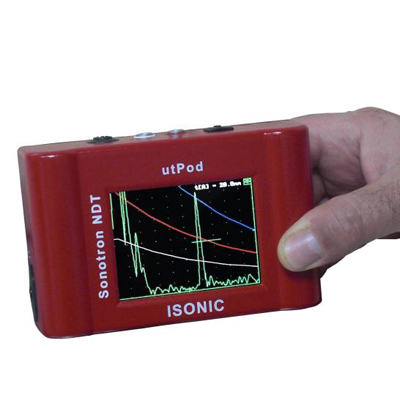

НАИМЕНЬШИЕ ЧЕМ КОГДА-ЛИБО РАЗМЕРЫ И ВЕС НЕ ОГРАНИЧИВАЮТ ФУНКЦИОНАЛЬНОСТЬ

Топ-уровень ISONIC utPod обеспечивают:

• биполярный прямоугольный зондирующий импульс с регулируемыми длительностью и амплитудой (до 300 В) и крутыми фронтами (< 5 нс), значительно улучшающий проникновение ультразвука в различные материалы — крупно- и мелкозернистые, с большим и малым затуханием и т. д.;
• аналоговое усиление до 100 дБ;
• частотный диапазон 0,2 … 25 МГц;
• частота оцифровки сигналов 100 МГц;
• 32-шаговый цифровой фильтр с управляемыми верхней и нижней границами диапазона;
• цифровой А-скан аналогового качества без каких либо ограничений при индикации как детектированных, так и недетектированных сигналов (радиоимпульсов);
• регулируемая частота посылок (до 2 кГц);
• многоуровневые (до четырех) кривые «Амплитуда — Расстояние» (DAC, DGS);
• ВРЧ со скоростью до 120 дБ/мкс;
• 2 независимых стробирующих импульса;
• автоматическое измерение сигналов с учетом тригонометрических функций, толщины и кривизны объекта, оценка дефектов в соответствии со стандартами AWS / API.

СЕНСОРНОЕ УПРАВЛЕНИЕ

ISONIC utPod легко управляется посредством яркого сенсорного экрана высокой четкости через интуитивный пользовательский интерфейс

УНИВЕРСАЛЬНЫЙ И ПРОСТОЙ ТОЛЩИНОМЕР

• раздельно-совмещенные и совмещенные преобразователи;
• автоматическое управление усилением и зондирующим импульсом;
• частота оцифровки сигналов 100 МГц;
• прецизионные измерения посредством многократных отражений в объекте;
• цифровая индикация А-скан;
• функции «Мин/Макс» и «Деградация Материала»;
• автокалибровка и другие способы настройки;
• скоростемер.

ПОЛНОЭКРАННЫЙ А-СКАН

Двойное касание экрана прибора переключает на полноэкранный А-скан или возвращает в меню управления, сопровождаемое А-сканом

АДАПТЕР «ГУСИНАЯ ШЕЙКА»

Магнитный стенд с гибким держателем позволяет закрепить прибор на объекте контроля в любом положении (потолочное, вертикальная стенка, труба) и развернуть экран для наиболее удобного наблюдения, освобождая руки оператора для сканирования, опоры на поручни, сохранения равновесия и т. п.

ПРИМЕНЕНИЕ

Благодаря широкой полосе пропускания и совершенному генератору зондирующих импульсов ISONIC utPod применим для множества задач, например, контроля сварки, поковок, литья, а также изделий из композитов, полиэтилена высокой плотности, пластиков, и других.

РЕГИСТРАТОР

При поточечном контроле встроенный регистратор прибора ISONIC utPod позволяет заносить результаты измерений и соответствующий А-скан для каждой точки в базу данных, организованную по выбору оператора как одномерный (линейный), двухмерный (X, Y), трехмерный (X, Y, Z) или четырехмерный (X, Y, Z, retake) массив

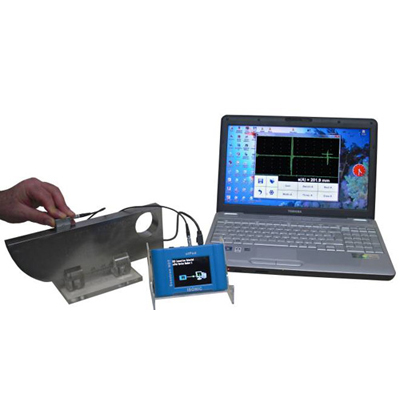

ПОДКЛЮЧЕНИЕ К КОМПЬЮТЕРУ

При подключении к USB порту ISONIC utPod распознается автоматически и может управляться с использованием стандартных мыши и клавиатуры через интуитивный интерфейс с воспроизведением «живого» A-скана на экране компьютера, что обеспечивается программным пакетом ISONIC utPod for PC, поставляемым бесплатно с каждым прибором. Важными функциями являются двунаправленная передача, обработка и хранение в компьютере настроек и результатов контроля, включая базу данных регистратора, автоматическая генерация редактируемых документов контроля в формате MS Word®, распечатка и другие.

Отличительные особенности:

• активный жидкокристаллический QVGA экран высокой четкости и цветового разрешения с диагональю 3,2 дюйма со встроенным графическим контроллером PICASO-GFX2;
• встроенный динамик и виртуальные лампы АСД;
• встроенный Li-Ion аккумулятор высокой емкости.
