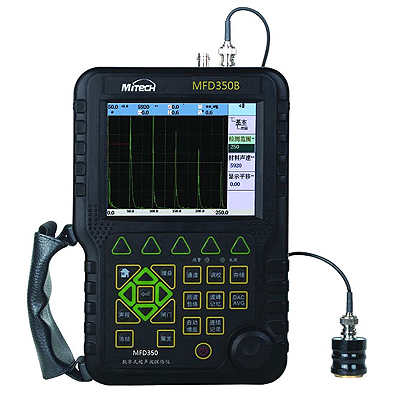

Ультразвуковой дефектоскоп MFD350B

Диапазон

Дефектоскоп позволяет выполнять анализ материалов с толщиной до 6000 мм (сталь). Диапазон толщин по желанию пользователя настраивается как пошагово (дискретно), так и плавно для выполнения более точных измерений.

Излучатель

Энергия импульса излучателя настраиваемая, дефектоскоп предоставляет гибкую настройку параметров излучения.

• Ширина импульса — фиксированная.
• Частота повторения импульса: 10 Гц до 1 кГц, настраиваемая.
• Затухание: 100Ω200Ω и 400Ω для оптимизации работы пробника
• Режим анализа: эхо-тест, тест сквозной передачи, двойной тест.

Приемник

Приемник дефектоскопа является ключевым в определении его характеристик. MFD350В обладает уникальным в своем классе приемником со скоростью выборки 160 МГц.

• Режим детектирования: позитивная полуволна, негативная полуволна, Halfwave/Fullwave волна и РЧ
• Усиление: 0 дБ; 0,1 дБ; 2 дБ; 6 дБ; авто выбор.

Память

Дефектоскоп способен хранить 100 инструментальных настроек каналов включая DAC/AVG настройки; Все сохраненные настройки могут легко редактированы. Более 1000 результатов измерения с инструментальными настройками могут быть переданы на ПК через USB порт.

Функции

• Детектирование Пиков (автоматический захват максимальных значений и удержание их на дисплее).
• Эквивалентный расчет диаметра.
• Запись (постоянная запись и сохранение в памяти прибора результатов измерения).
• Локализация дефекта (определение расположения дефекта, глубины, размеров).
• DAC: коррекция по амплитуде и расстоянию
• AVG: функция расстояния/усиления
• Измерение параметров трещин
• B-SCAN — отображение сечения на дисплее.
