Ультразвуковой дефектоскоп на фазированной решетке EPOCH 1000
Загрузка...Ультразвуковой дефектоскоп на фазированной решетке EPOCH 1000, EPOCH 1000iR, EPOCH 1000i
Тип оборудования: Дефектоскоп ультразвуковой
Производитель дефектоскопов: Olympus NDT, США
Серия: дефектоскоп УСД
Модели: EPOCH 1000, EPOCH 1000i, EPOCH 1000iR
Описание: ультразвуковой прибор для поиска дефектоктов в металле, пластмассе и других однородных материалов
Сертификаты на дефектоскоп EPOCH 1000, EPOCH 1000i, EPOCH 1000iR:
— Ультразвуковой дефектоскоп epoch 1000 прост и удобен в обращении, аттестован в Госстандарте России, зарегистрирован в Государственном реестре средств измерений и допущен к применению в Российской Федерации.
Гарантия на ультразвуковой дефектоскоп Epoch 1000: 12 месяцев.

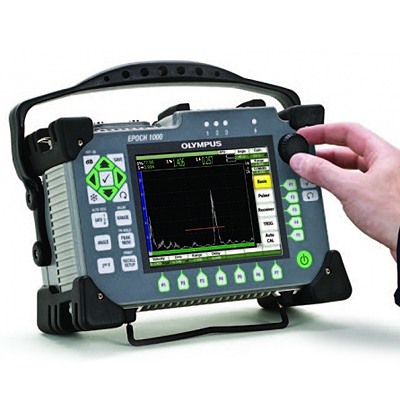

EPOCH 1000 — универсальный ультразвуковой дефектоскоп с фазированной решёткой.
Дефектоскопы EPOCH 1000 сочетают в себе традиционный ультразвук нового поколения и возможности визуализации фазированных решёток. Существуют следующие модели дефектоскопа: EPOCH 1000, 1000iR и 1000i оснащены экраном VGA с высоким качеством изображения при ярком солнечном свете. Ручка прокрутки и курсорные кнопки по обеим сторонам экрана дают больше возможностей для настройки параметров и навигации в интерфейсе прибора. Кроме того, дефектоскоп EPOCH 1000 соответствуют требованиям стандарта EN12668-1. В дополнение к традиционному ультразвуку нового поколения в модели EPOCH 1000i присутствуют полнофункциональные возможности визуализации фазированных
решёток.
Модификации ультразвукового дефектоскопа серии EPOCH 1000
- Ультразвуковой дефектоскоп EPOCH 1000. Дефектоскоп EPOCH 1000 — это ультразвуковой дефектоскоп нового поколения с расширенным набором функций УЗК и возможностью активации фазированных решёток в специализированном центре обслуживания Olympus.
- Ультразвуковой дефектоскоп EPOCH 1000iR с поддержкой фазированных решеток. Дефектоскоп EPOCH 1000iR обладает всеми функциями EPOCH 1000, а также позволяет удалённо активировать функцию фазированных решёток.
- Ультразвуковой дефектоскоп EPOCH 1000i с фазированными решетками. В дефектоскопе EPOCH 1000i, в дополнение ко всем основным функциям EPOCH 1000, также встроена и активизирована функция фазированных решёток.

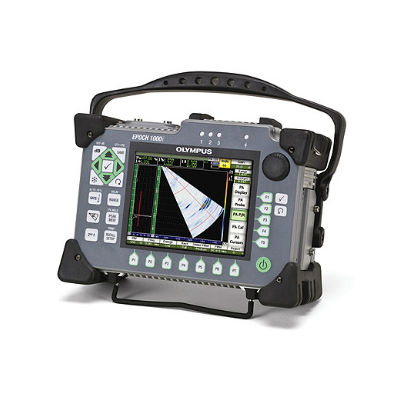

Дефектоскоп нового поколения EPOCH 1000i с фазированной решёткой.
EPOCH 1000i — это портативный прочный дефектоскоп, предлагающий, помимо традиционного УЗК, множество полезных функций фазированных решёток. Благодаря этой новой функциональности повышается вероятность обнаружения дефектов, а одновременное сканирование множественными законами фокусировки под разными углами позволяет повысить КПД инспекции в целом. Отпадает необходимость использования нескольких датчиков и призм. Создатели серии дефектоскопов
EPOCH 1000 постарались сохранить в приборах все функциональные возможности традиционного ультразвука. Начиная с модели EPOCH 1000i в приборе также присутствуют возможности визуализации фазированных решёток. С помощью EPOCH 1000i можно проводить контроль в соответствии со стандартами ультразвуковых исследований, но с использованием возможностей визуализации фазированных решёток. EPOCH 1000i поддерживает конфигурацию ФР 16:16, функции А-скана и S-скана (секторное сканирование), а также опорные и измерительные курсоры для измерения размеров дефекта. Среди стандартных функций EPOCH 1000i особо можно выделить DAC/ВРврЧ для каждого закона фокусировки. На основе кривой DAC и А-скана определяются параметры дефекта.
Дефектоскопы нового поколения EPOCH 1000 с возможностью использования фазированных решёток.
Модели EPOCH 1000, EPOCH 1000iR и EPOCH 1000i поддерживают широкий спектр функций традиционного ультразвука как для стандартных задач, так и для сложных случаев контроля. Эти портативные приборы могут интегрироваться в небольшие системы высокоскоростного сканирования с традиционным ультразвуком. Во всех стандартных комплектациях присутствуют такие функции, как: частота повторения зондирующего импульса (ЧЗИ) до 6 кГц для точного высокоскоростного сканирования со сбором информации «за один приём»; настраиваемый генератор прямоугольных импульсов с технологией PerfectSquare; цифровой приёмник с большим динамическим диапазоном, а также полный набор цифровых фильтров для обеспечения оптимального соотношения сигнал-шум.
Дефектоскоп EPOCH 1000 обладает следующими особенностями:
- Возможность подключения фазированных решеток
- Более 30 цифровых фильтров
- ЧЗИ 6 кГц для высокоскоростного сканирования
- Автоматическое распознавание датчиков
- Интуитивная калибровка задержки в призмах и усиления для всех законов фокусировки
- Программируемые аналоговые входы и выходы сигнализации
- Соответствие стандарту IP67 для работы в жестких условиях
- Цифровой приемник с большим динамическим диапазоном
- Набор опций визуализации для упрощения интерпретации A-scana
- Стандартные динамические кривые DAC/ВРЧ
- Встроенные АРД диаграммы
Применение дефектоскопов EPOCH 1000:
- Контроль сварных швов
- Контроль и определение размеров трещин
- Энергетическая промышленность
- Контроль литых и кованных изделий
- Определение размеров дефектов по АРД диаграммам
- Использование с промышленными системами контроля и сканерами
- Определение дефектов и отслоений в композитах
- Аэрокосмическая промышленность
- Автомобильная промышленность
- Транспорт
- контроль сварных швов
- контроль и определение размеров трещин
- Энергетическая промышленность
- контроль сварных швов AWS D1.1/D1.5
- контроль литых и кованых изделий
- определение размеров дефектов по АРД-диаграммам
- Использование с промышленными системами контроля и сканерами
- обнаружение дефектов и отслоений в композитах
- аэрокосмическая промышленность и техническое обслуживание
- автомобильная и транспортная промышленность
Технические характеристики:
| Общие характеристики | Общие размеры (ширина х высота х толщина) — Ш х В х Т | 252 мм х 177 мм х 107 мм |
|---|---|---|
| Вес | 3,67 кг вместе с литий-ионной батареей | |
| Клавиатура | английская, международная, японская, китайская | |
| Языки интерфейса | английский, испанский, французский, немецкий, японский, китайский, русский, итальянский, польский | |
| Разъёмы датчиков | BNC или LEMO № 1 | |
| Хранение данных | До 10 000 идентификаторов с формой сигнала на стандартной карте CompactFlash ёмкостью 4 Гб | |
| Тип батареи | Одна стандартная ионно-литиевая перезаряжаемая батарея | |
| Время работы батареи без подзарядки | 8 часов (традиционный режим УЗК); 7 часов (режим фазированной решётки) |
|
| Питание | От сети переменного тока: 100 В — 120 В, 200 В — 240 В, 50-60 Гц | |
| Режим ожидания | Регулируемый, от 15 минут до 120 минут с экономией заряда батареи 50%. | |
| Тип дисплея | Цветной трансфлективный ЖК-дисплей VGA (640 x 480 пикселей ) с частотой обновления изображения 60 Гц | |
| Размер дисплея (Ш х В, диаг.) | 132,5 мм X 99,4 мм, 165,1 мм | |
| Входы / выходы | Порты USB | 1 порт USB-клиент, 3 порта USB-хост |
| RS-232 | Есть | |
| Видео-выход | Стандартный выход VGA | |
| Аналоговый выход | 4 аналоговых выхода, полная селектируемая шкала 1 В/10 В, макс. 4 мА | |
| Выход сигнализации | 6 выходов сигнализации, 5 В TTL, 10 мА | |
| Вход/выход синхронизации | Вход синхронизации 5 В TTL, 10 мА Выход синхронизации, 5 V TTL, 10 мА | |
| Входы кодировщика | Двухосная линия кодировщика (квадратура) | |
| Защита от воздействий окружающей среды | Рейтинг IP | Соответствие требованиям IP66 |
| Работа во взрывоопасной атмосфере | Проведены испытания в соответствии с MIL-STD-810F, метод 511.4, Процедура 1. Атмосфера определяется в соответствии с NFPA 70, Ст. 500 как Класс I, Раздел 2, Group D. | |
| Защита от ударных воздействий | IEC 600689-2-27, 60 г, 6 микросек. полусинусоидальный импульс, всего 18 осей | |
| Устойчивость к вибрациям | Синусоидальная вибрация, IEC 60068-2-6, 5 Гц — 150 Гц при амплитуде смещения 2 g, 20 циклов | |
| Рабочая температура | от -10 ° до 50°C | |
| Температура хранения батареи | от -20 ° до 60°C | |
| Температура зарядки батареи | от 0 ° до 40°C | |
| Характеристики фазированной решётки прибора EPOCH 1000i | Законы фокусировки | 61 |
| Максимальное количество элементов | 64 элемента | |
| Максимальная активная апертура | 16 элементов | |
| Фильтрация видео | Выкл., Низкая, Высокая | |
| Режимы отображения | А-скан, S-скан, линейный скан, С-скан, А-скан+изображение | |
| Частота обновления изображения | 60 Гц для всех А-сканов; 20 Гц для всех изображений |
| Генератор | ||
| EPOCH1000, EPOCH 1000iR, EPOCH 1000i (традиционный режим УЗК) |
EPOCH 1000i (режим фазированных решёток) |
|
| Тип генератора | Настраиваемый генератор прямоугольных импульсов | |
| ЧЗИ | от 5 до 6,000 Гц с шагом 5 Гц | Ручная настройка. Максимум 1,520 Гц |
| Напряжение генератора | от 50 до 475 В с шагом 25 В | 40 В или 80 В |
| Длительность импульса | Настраивается от от 25 до 10 000 нс (0,1 МГц) с технологией PerfectSquare | Настраивается от от 40 до 1,000 нс с технологией PerfectSquare |
| Демпфирование | 50 ОМ, 100 ОМ, 200 ОМ, 400 ОМ | неприменимо |
| Задержка генератора | неприменимо | от 0 до 10 с разрешением 2,5 нс |
| Приёмник | ||
| EPOCH1000, EPOCH 1000iR, EPOCH 1000i (традиционный режим УЗК) |
EPOCH 1000i (режим фазированных решёток) |
|
| Коэффициент усиления | от 0 до 110 дБ | от 0 до 80 дБ |
| Максимальный входной сигнал | 20 Вp-p | 250 мВp-p на канал |
| Входное полное сопротивление приёмника | 400 ОМ ± 5% | 50 ОМ ± 10% |
| Полоса пропускания приёмника | от 0,2 МГц до 26,5 МГц по уровню -3 дБ | 0,5 от 0,2 МГц до 12,5 МГц по уровню -3 дБ |
| Задержка приёмника | неприменимо | от 0 до 10 мкс с разрешением 2,5 нс |
| Настройки цифрового фильтра | Стандартный набор фильтров (для контроля согласно стандарту EN12668-1): 7 фильтров Расширенный набор фильтров (не испытан на соответствие EN12668-1): 30 фильтров |
6 фильтров |
| Детектирование | полная волна, положительная и отрицательная полуволна, радиочастота | |
| Отсечка | 0 от 0 % до 80 % высоты экрана с визуальным оповещением | |
| Измерение амплитуды | 0% от 0 % до 110 % высоты экрана с разрешением 0,25 % | |
| Частота измерений | Равна ЧЗИ во всех режимах | |
| Калибровка | ||
| EPOCH1000, EPOCH 1000iR, EPOCH 1000i (традиционный режим УЗК) |
EPOCH 1000i (режим фазированных решёток) |
|
| Автокалибровка |
|
|
| Режимы контроля | Импульс-эхо, раздельно-совмещённый, теневой | Импульс-эхо |
| Единицы измерения | миллиметры, дюймы или микросекунды | |
| Диапазон | 3,33 мм — 26,806 мм на 5900 m/s | 61 закон фокусировки, 3,33 мм до 390,95 мм на 5900 m/s |
| Скорость звука | 635 — 15, 240 м/сек | |
| Смещение нуля | от 0 до 750 мкс | неприменимо |
| Задержка отображения | -59 мм — 25,400 мм | от 0 до макс. диапазона |
| Угол ввода луча | от 0° до 85° с шагом 0,1° | 61 наклонный закон фокусировки с шагом 0.5°, 1.0, 1.5° или 2.0° Настраивается от -80° до +80° |
| Стробы | ||
| EPOCH1000, EPOCH 1000iR, EPOCH 1000i (традиционный режим УЗК) |
EPOCH 1000i (режим фазированных решёток) |
|
| Измерительные стробы | Два полностью независимых строба для измерения амплитуды и времени пролёта | |
| Режим измерений | УЗ-путь | УЗ-путь, глубина |
| Интерфейсный строб | По желанию, с функцией отслеживания строба 1 и строба 2 | неприменимо |
| Начало строба | Настраивается на всём отображаемом диапазон е | |
| Ширина строба | Настраивается от начала строба до конца отображаемого диапазона | |
| Высота строба | Настраивается на уровне от 2% до 95% от высоты экрана | |
| Сигнализации |
|
|
| Опорные маркеры | Два опорных маркера для А-сканов | Два опорных маркера для А-сканов; четыре опорных маркера для изображений |
| Измерения | ||
| EPOCH1000, EPOCH 1000iR, EPOCH 1000i (традиционный режим УЗК) |
EPOCH 1000i (режим фазированных решёток) |
|
| Отображение показаний | Имеется шесть полей показаний (с возможностью ручного или автоматического выбора) | |
| Строб 1 | Толщина, УЗ-путь, проекция, глубина, амплитуда, время пролёта, мин./макс. глубина, мин./макс. амплитуда | |
| Строб 2 | То же, что и для строба 1 | |
| Интерфейсный строб (по желанию) | Толщина | неприменимо |
| Эхо-эхо | Стандартная функция. Выбор между стробами 2-1, 2-ИФ, 1-ИФ | Стандартная |
| Другие измерения | Значение выброса (дБ) для АРД-диаграмм, ЭРД (эквивалентный размер дефекта) для АРД-диаграмм, рейтинг (D) AWS D1.1/D1.5, значение отсечки | |
| DAC/ВРЧ | Стандартная | |
| Точки DAC | До 50 точек, динамический диапазон 110 дБ | До 20 точек, динамический 40 дБ |
| Специальные режимы DAC | DAC 20 % — 80 % , пользовательская кривая DAC (до 6 кривых) | неприменимо |
| Таблица ВРЧ | До 50 точек, динамический диапазон 110 дБ, совместимость со стробом ИФ и с настройками ЧЗИ | До 20 точек, динамический 40 дБ |
| Коррекция криволинейной поверхности | Стандартная функция. При контроле наклонным датчиком коррекция для внутреннего и внешнего диаметра | |
Комплектующие:
Дефектоскопы серии EPOCH 1000 можно использовать с различными комплектующими, что позволяет достичь полной функциональности имеющихся характеристик.
- EPXT-C-VGA-6 (U8779019): Кабель VGA
- EP4P/C-USB-6 (U8840084): Кабель USB-клиент
- EP1000-C-RS232-6 (U8779197): Кабель RS-232
- EP1000-C-26OUT-6 (U8779018): Кабель ввода/вывода (выходы сигнализации)
- EP1000-C-9OUT-6 (U8779017): Кабель ввода/вывода (аналоговый выход)
- EP4/CH (U8140055): Нагрудный ремень
- EPXT-EC-X: Внешнее зарядное устройство
- EPXT-BAT-L (U8760021): Запасная батарея (литий-ионная)
- EP1000-TC-S (U8764078): Малый кейс для транспортировки
- EP1000-TC-L (U864079): Большой кейс для транспортировки
