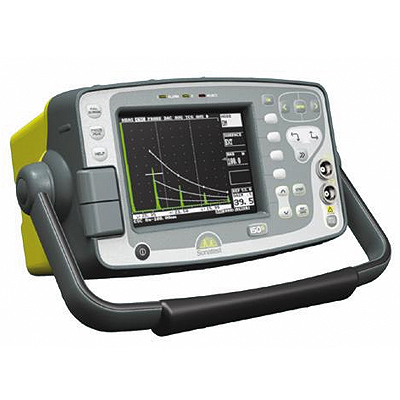

Ультразвуковой дефектоскоп SiteScan 150S Sonatest

SiteScan 123W, SiteScan 150S и SiteScan 250S Описание: ультразвуковой прибор для поиска дефектов в металле, пластмассе и других однородных материалах Сертификаты на дефектоскоп SiteScan: —...

Загрузка...

Доставка

Оплата

по запросу

Получить счёт на оплату

по запросу

Купить в один клик

Услуги поверки

Гарантия

Общая информация
Технические характеристики
Отзывы

SiteScan 123W, SiteScan 150S и SiteScan 250S

Описание: ультразвуковой прибор для поиска дефектов в металле, пластмассе и других однородных материалах

Сертификаты на дефектоскоп SiteScan:

— Ультразвуковой дефектоскоп SiteScan 123W, SiteScan 150S и SiteScan 250S прост и удобен в обращении, аттестован в Госстандарте России, зарегистрирован в Государственном реестре средств измерений и допущен к применению в Российской Федерации.

Гарантия на дефектоскопы SiteScan 123W, SiteScan 150S и SiteScan 250S: 24 месяца.

Дефектоскоп SiteScan

Дефектоскопы серии SiteScan обеспечивают реализацию типовых и специализированных методик УЗ НК сварных швов, позволяет выполнять УЗ толщинометрию и дефектоскопию широкого класса изделий, вести поиск мест коррозии, трещин, внутренних расслоений и других типов дефектов.

Наиболее типовыми областями применения приборов является НК сварных швов трубопроводов, котлов, металлических конструкций при производственном и эксплуатационном контроле на предприятиях нефтегазового комплекса, в энергетике, транспорте, судостроении, авиакосмической отрасли.

Области применения дефектоскопов SiteScan

Ультразвуковой дефектоскоп SiteScan 123W (Базовый широкополосный)
Типичное применение: школы НК подготовки, толщина / коррозии измерения первого эха, тестирование сварки, проверка расслоения и т.д.
Ультразвуковой дефектоскоп SiteScan 150S (Широкополосный)
Типичное применение: тестирование сварки, толщина / коррозионных (1 эхосигнал и через покрытие с регистрацией данных).
Ультразвуковой дефектоскоп SiteScan 250S (Узкополосных 1-10 МГц)
Типичное применение: тестирование сварки, толщина / коррозионных (1 эхосигнал и через покрытие с регистрацией данных).

Технические характеристики дефектоскопов SiteScan

	Дефектоскоп D10	D20	Дефектоскоп 123W	Дефектоскоп 150S	Дефектоскоп 250S	350M	380M
Диапазон измерения
0-5мм до 0-5000мм	+	+
0-5мм до 0-10000мм			+	+	+
0-1мм до 0-20000мм						+	+
Скорость ультразвука
1000-9999 м / с	+	+	+	+	+
256-16000 м / с						+	+
Задержка
0-5000, с шагом 0,05 мм	+	+
0-10000, с шагом 0,05 мм			+	+	+
0-20000, с шагом 0,05 мм						+	+
Чувствительность
0-110дБ с шагом 0.5/1/2/6/10/14/20дБ	+	+	+	+	+
0-110дБ с шагом 0.1/0.5/1/2/6/10/14/20дБ						+	+
Генератор импульсов
Фиксированный 200 В пиковый	+	+
Фиксированный 200 В прямоугольный			+	+	+
100-350 В прямоугольный						+
100-450 В прямоугольный							+
Длинна импульса
Фиксированная 20 нс	+	+
Фиксированная 100 нс			+	+
30-250нс связано с фильтром					+
От пикового до 2000 нс						+	+
ActiveEdge ^TM					Fixed	+	+
Настройка контура						+	+
ЧПИ
35-500Гц	+	+
5-1000 Гц			+	+	+
5-5000Гц						+	+
Частотные диапазоны
Широкополосный 1-15 МГц (-3дБ)	+
Узкополосные на 1/2.25/5 МГц		+
Широкополосный 1-20 МГц (-6дБ)		+
Широкополосный 1-10 МГц (-6дБ)			+	+
Узкополосные на 1/2.25/5/10 МГц					+
Широкополосный 1,5-15 МГц (-6дБ)					+
Узкополосные на 0.5/1/2.25/5/10/15 МГц						+	+
Широкополосный 2-22 МГц (-6дБ)						+	+
Отсечка
50%	+	+	+	+	+
80% Линейное						+	+
Выпрямление
Полная волна			+
Полная волна, + HW, -HW РФ	+	+		+	+	+	+
Стробы
Один строб	+	+	+
Два строба	opt	opt		+	+	+	+
Режимы измерений
Гл. / амплитуда сигнала в стробе	+	+	+	+	+	+	+
Тригонометрическая функция	+	+	+	+	+	+	+
E-E	+	+		+	+	+	+
G1-G2	opt	opt			+	+	+
T-Мин	+	+	+	+	+	+	+
Единицы
мм и дюймы	+	+	+
мм, дюймы & микросекунды				+	+	+	+
Память установок
100	+	+	+	+	+	+	+
A-scan память
800				+	+	+	+
5000	+	+
Эталонный сигнал	+	+		+	+	+	+
Память толщины
5000 в памяти A-scan	+	+
8000 в формате Блок / Место / номер или запрограммированная последовательность				+	+	+	+
Авто-калибровка	+	+		+	+	+	+
Вид разделение экрана			+	+	+	+	+
Выбор цветов и решетки	+	+		+	+	+	+
Моментальный эталонный сигнал	+	+	+	+	+	+	+
Активный пик	+	+	+	+	+	+	+
Курсор половины дороги	+	+	+	+	+	+	+
Методы измерения:
CSC (коррекция изогнутой поверхности)	+	+		+	+	+	+
АРК (Амплитуда — расстояние кривая)	opt	opt	+	+	+	+	+
Разделенный АРК	opt	opt			+	+	+
ВРЧ (Временная регулировка чувствительности)		opt			+	+	+
АРД (Амплитуда-Расстояние-Диаметр)	opt	opt		+	+	+	+
Разделенный АРД	opt	opt			+	+	+
AWS (Американский институт сварки)	opt	opt	+	+	+	+	+
API (Американский институт нефти)	opt	opt		+	+	+	+
АРУ (автоматическая регулировка чувствительности)	+	+		+	+	+	+
BEA (аттенюатор эха от задней стенки)						+	+
IFT (Триггер поверхности погружения)							+
Выходы
USB на передней панели	+	+	+	+	+	+	+
Видео	+	+	+	+	+	+	+
RS232			+	+	+	+	+
Пропорционально Аналоговые				+	+	+	+
Синхронизация				+	+	+	+
В-Scan	opt	opt
