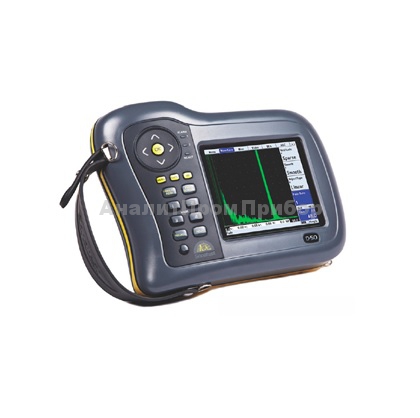

Ультразвуковой дефектоскоп Sonatest D-50
Загрузка...Sonatest D-50 — универсальный широкополосный цифровой ультразвуковой дефектоскоп.
Унаследовав уникальный дизайн, марка Sonatest ассоциируются с надежной конструкцией и исключительными характеристиками.
Серия ультразвуковых дефектоскопов Sonatest объединяет в себе эти преимущества, а благодаря проработке конструкции дефектоскоп предлагает дополнительные функции и возможности в рабочей среде, сокращает время простоев и повышает гибкость работы оператора. Высокий уровень разрешения в подповерхностной зоне, глубина проникновения и отличное соотношение «сигнал-шум» являются ключевыми преимуществами всех моделей ультразвуковых дефектоскопов Sonatest.
Ультразвуковые дефектоскопы применяются для контроля сварки, обнаружения коррозии, контроля поковок и отливок и других задач.
Особенности серии ультразвуковых дефектоскопов SONATEST:
- Конфигурируемое встроенное программное обеспечение
- Настраиваемое и интуитивно понятное меню
- Программное обеспечение DAC/ВРЧ/АРД Режим измерения угла ввода
- Быстрая модернизация В-скан с кодировщиком Встроенная память 4Гб
- Интерфейс USB для импорта/экспорта данных на ПК
- Видеовыход для обучения
Экран высокого разрешения
Для любого дефектоскопа экран является важнейшим элементом. Серия ультразвуковых дефектоскопов Sonatest оснащается цветным прозрачно-отражающим VGA-экраном высокой четкости при любом варианте освещения. Удобочитаемость обеспечивается регулировкой яркости и выбором одной из 9 цветных палитр, включая черно-белый режим отображения.
Усовершенствованный пользовательский интерфейс ультразвукового дефектоскопа отличается удобством и простотой, а полноэкранный режим А-скан доступен нажатием одной кнопки, таким образом, можно детально просматривать изображение в режиме А-скана. Экран TFT лишен недостатков, связанных с затемнением и температурными ограничениями работы ЖК-экрана. Это очень удобно для работы с ультразвуковым дефектоскопом Sonatest в любых погодных условиях.
Надежный, прочный, крепкий
Возможность надежной работы в тяжелых условиях — важный аргумент при выборе ультразвукового дефектоскопа будущим владельцем. Мощная батарея, которая держит заряд в течение 18 часов (при полной зарядке), обеспечивает максимальное рабочее время. Корпус ультразвуковых дефектоскопов Sonatest выполнен из ударопрочных материалов автомобильного класса и отвечает требованиям безопасности IP67, а также характеризуется высокой водонепроницаемостью. Ультразвуковые дефектоскопы Sonatest успешно прошли испытания на взрывозащищенность согласно стандартам MIL810-G и тесты воздействия окружающей среды, которые гарантируют бесперебойную работу прибора при температуре выше 55°С.

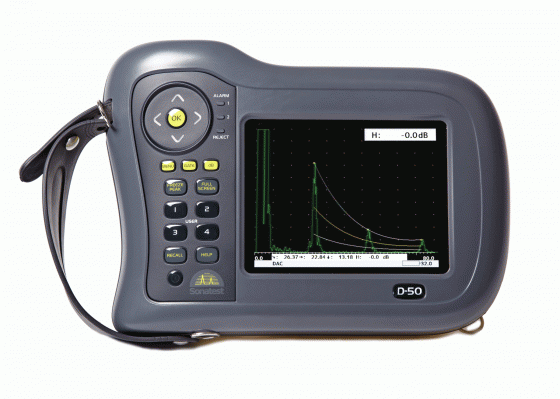

Sonatest D-50:
- Диапазон тестирования: 0-5мм до 0-10000мм в сталях при 5930м/с.
- Скорость (ультразвука): 1000-10000 м/с с плавной регулировкой.
- Ноль датчика: 0-999,999мкс.
- Задержка: 0-10м для стали с 5930м/с.
- Усиление: 0-110дБ, регулируется с шагом 0,1, 0,5, 1, 2, 6, 14 и 20дБ.
- Тестовые режимы: Импульсный эхо-сигнал, теневой, Р/С.
- Затухание: 50 и 400 Ом на выбор.
- Генератор импульсов: 200В, 50 нс – прямоугольный импульс. Время нарастания/спада фронтов <5нс при нагрузке 50R.
- Active Edge: Уникальный режим Active EdgeТМ для повышения разрешения в подповерхностной зоне.
- PRF Регулируется в пределах 5Гц-1кГц, режим внешней синхронизации.
- Частота развертки экрана: 60Гц.
- Выпрямление: RF, полноволновое, +ve полуволновое, -ve полуволновое.
- Частотный диапазон: 1,0МГц-14МГц.
- Линейность: Вертикальная =0,5%высоты экрана (FSH). Горизонтальная +/- 0,2% рабочей ширины экрана (FSW)..
- Отсечка (выбирается): До 80% линейная или (удаляет базовый шум, не оказывая влияния на амплитуду индикации сигнала). До 50% с подавлением (увеличивает компенсацию нуля и подавляет все эхо-сигналы). Включен сигнал предупреждения.
- Единицы измерения: Метрические (мм), дюймы или микросекунды.
- Экран: Цветной светоотражающий экран VGA (640Х480) TFT. Область экрана: 116,16Х87,2 мм (4,57Х3,43 дюйма). Зона А-скан: 400Х510 пикселей (стандартно), 460Х620 (FS). Цвета: 9 цветовых режимов с регулируемой яркостью.
- Контроль каналов: Два независимых канала (gate) для измерения и мониторинга. Запуск и ширина регулируются во всем диапазоне значений. Уровень меняется в диапазоне 0-100%, положительное и отрицательное включение каждого канала сопровождается звуковым и визуальным сигналом. Разрешение канала – 5нс.
- Масштабирование: Расширяет диапазон и задержку в области настройки запуска и ширины канала 1 (gate 1).
- AGC: Автоматическая настройка усиления настраивает сигнал канала 1 в диапазоне значений 10-90% FSH, допуск 5-20%.
- Режимы сглаживания формы сигналов:
1) Отсутствует (минимальное и максимальное значения отображаются на А-скане)
2) Заполнение (минимальное значение соответствует базовой линии, реализует сплошной А-скан)
3) Сглаживание (минимальное значение не принимается в расчет, реализует контур А-скан) - Плавное затухание: Приводит предыдущие А-сканы к «постепенному затемнению» на уровне, заданном пользователем.
- Автоматическая калибровка: Автоматическая калибровка скорости и нуля датчика от 2 справочных эхо-сигналов.
- Справочная форма сигнала: Отображает ранее сохраненный А-log (запись) в цвете, не совпадающем с активным цветом экрана: для быстрого контроля несоответствий.
- Часы (внутренний таймер): Встроенные часы, батарея RTC поддерживает режим запоминания времени и даты. Отображается на линии состояния, сохраняется с панелью, А-log (записями) и т.д.
- Встроенная память: 4ГГб, для сохранения А-сканов, панелей, Т-log (записей), В-log (записей) и т.д. 450000 панелей, 200000 А-записей, 300000 В-графиков, 440000 Т-записей.
- Активная пиковая память: Запись всех А-сканов на экране для эхо-динамического анализа с отображением А-скана отдельным цветом.
- Заметки: Буквенно-цифровые заметки для записи панелей, А-записей, В-записей и др.
- Фиксация экрана: Фиксация текущей кривой сигнала на экране для дальнейшего анализа.
- Язык: Возможность выбора одного из нескольких языков, в том числе: английский, французский, испанский, русский, китайский (современный). Другие языки предлагаются на заказ.
- Подключение кодирующего устройства: 4-контактный соединитель LEMO (D70). Соединитель 15 D-sub (700М).
- Температура: Рабочая -10-55°С (14-131°F). Предельная -20-70°С (-4-158°F). Хранение -40-75°С(-40-167°F).
- Размер: 172Х238Х70мм (6,77Х9,37Х2,75дюймов) В-Ш-Г.
- Вес: 1,7кг (3,7 фунта) с батареей.
- Гарантия: 2 года (безусловная).
Режимы измерения:
- Режим 1: Контроль сигнала, предупреждения, связанные с каналами, могут сработать, но измерения на экране не отображаются
- Режим 2: Глубина и амплитуда первого сигнала в канале
- Режим 3: Измерение дистанции эхо-эхо
- Режим 4: Тригонометрическая функция траектории пучка, дистанция до поверхности (в том числе компенсации по Х), глубина индикации в расчете от поверхности измерения и амплитуда эхо-сигнала. Для выпуклых и вогнутых поверхностей может выполняться коррекция изогнутой поверхности. Курсор «пол-пути» может появится на экране
- Режим 5: Измерение дистанции между каналами
- Режим 6: Измерение «от фланга до фланга»
- Режим 7: Угол пучка рассчитывается на основе траектории пучка, радиуса отверстия и глубины центра отверстия
- Экран в режиме измерений: Работа в режим онлайн, обновление данных на экране выполняется 3 раза в секунду. Большая область для одного измерения
Комплект поставки Sonatest D-50:
- Цифровой дефектоскоп Sonatest D-50
- Батарея, зарядное устройство, сетевой кабель
- Инструкция
- Сумка
- Программа UTility и кабель USB. Защитная пленка экрана
- Контактная среда
- Дополнительный комплект
- Стандартный комплект Sonatest
- Прочный кейс 488 x 386 x 229 мм
- Центральный держатель
- Тканевый держатель
- Магнитный держатель
- Ремень с карабинами
