Ультразвуковой дефектоскоп STARMANS DIO 1000 PA

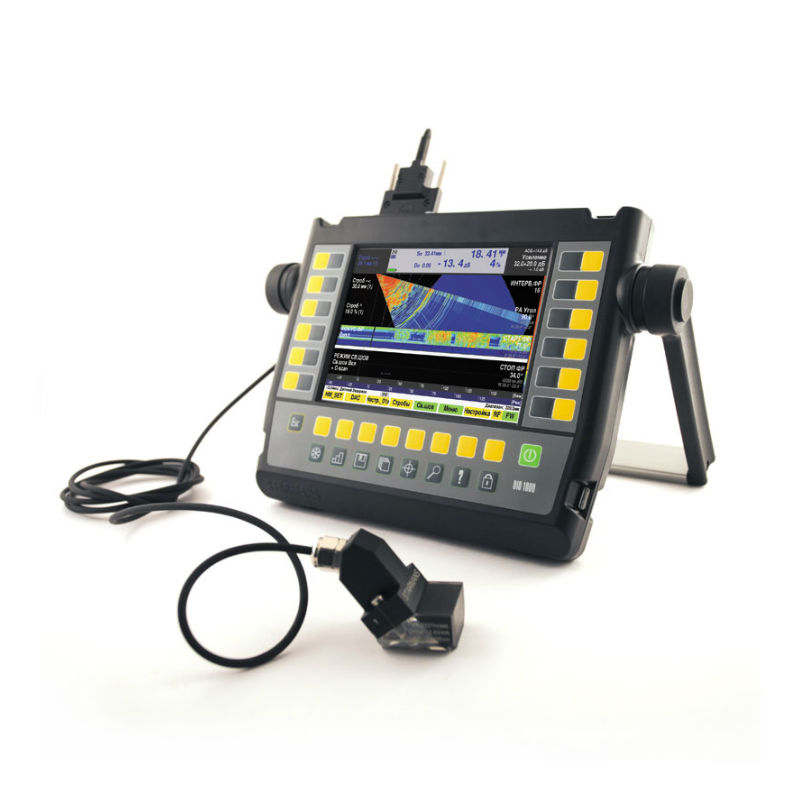

Загрузка...Ультразвуковой дефектоскоп STARMANS DIO 1000PA – это высокочастотный ультразвуковой дефектоскоп на фазированных решетках, с возможностью подключения дифракционно-временных сканеров и бесконтактного контроля методом ЭМА.
Являясь флагманом в линейке ультразвуковых дефектоскопов чешской компании «STARMANS electronics», DIO 1000PA обладает всеми известными на сегодняшний день функциями современных приборов и выгодно отличается от конкурентов ценой и новаторскими решениями. Более чем 20 летний опыт разработок высокотехнологичного оборудования позволил компании STARMANS создать по настоящему мощный прибор, вобравший в себя новейшие технологии и высокое европейское качество.
Благодаря набору перечисленных качеств, УЗ дефектоскоп DIO 1000PA отличается повышенной способностью обнаружения дефектов, лучшей визуализацией проблемных участков, а также повышает эффективность контроля путем разовой настройки просмотра А-сканов под разными углами, устраняя необходимость использования нескольких призм и датчиков. Таким образом, прибор обладает всеми пользовательскими характеристиками дефектоскопа DIO 1000 SFE, с дополнительными преимуществами метода фазированных решеток.
Дефектоскоп DIO 1000PA имеет мощное программное обеспечение, интуитивное управление и высокую скорость контроля. Благодаря применению современных электронных компонентов удалось создать самый портативный прибор для применения ПЭП с фазированными решётками. Малый вес и габариты дефектоскопа DIO 1000PA дают возможность контроля объектов недоступных ранее из за громоздкости и большого веса приборов. Дефектоскоп СтармансDIO 1000 PA внесен в госреестр средств измерений и допущен к применению на территории Российской Федерации. Свидетельство о поверке дефектоскопа уже входит в стандартный комплект поставки.
Особенности дефектоскопа Starmans DIO 1000PA :
- возможность подключения и контроля с применением дифракционно-временного метода;
- возможность контроля с использованием электромагнитно-акустических преобразователей;
- возможность контроля без применения специального геля для ультразвукового контроля;
- антибликовый дисплей с 1024х768 с функцией регулировки яркости;
- возможность подключения видео и фотокамеры, для съемки контролируемых объектов;
- встроенная функция автоматической калибровки, упрощающая и ускоряющая настройку дефектоскопа DIO 1000 SFE;
- одновременное отображение на дисплее А-скана и W-развертки
- функция AUTOFREEZE
- набор прикладных функций (DAC+TCG, DAC, TCG, JIS DAC, API, CSM)
- поддерживает четыре строба с набором соответствующих функций для каждого
- встроенный калькулятор облегчающий анализ сварных швов;
- работа в режиме толщиномера;
- возможность эксплуатации при температуре до -20С°

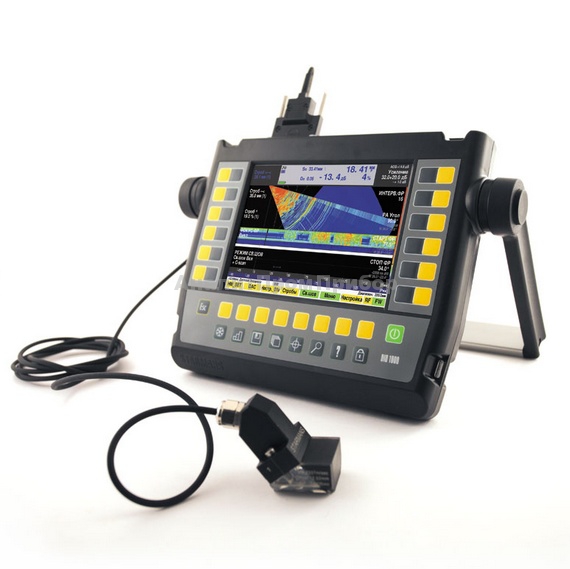

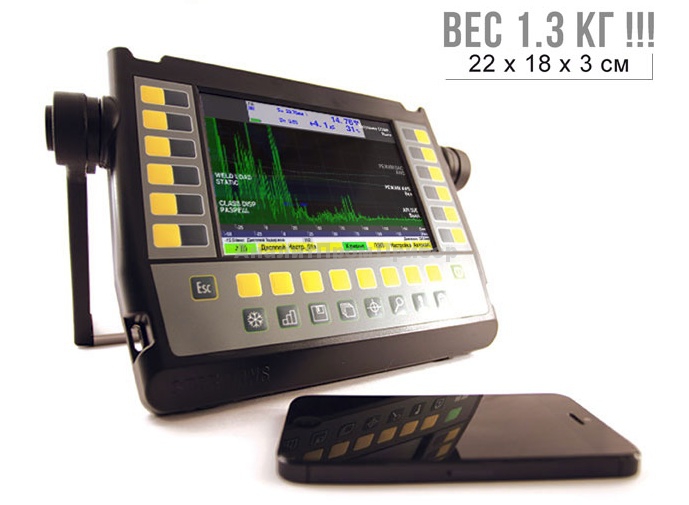

- малый вес и габариты (1.3 килограмма при размерах 220х180х30мм);
- время работы аккумулятора до 10 часов, в зависимости от яркости экрана
- европейское качество (комплектующие и сборка Чехия ) с гарантией 2года + возможность продления до 3х лет;
- русифицированное меню и вся техническая документация.

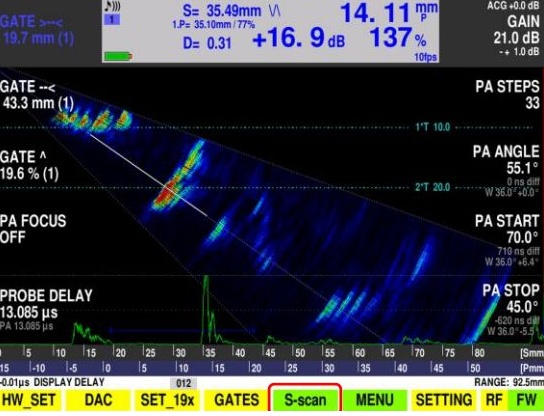

- визуализация сечения исследуемого объекта (S — скан) с возможностью одновременного отображения А и S скана
- изменяемый угол фокусировки датчика (нет необходимости замены датчика)
- 16, 32, 64, 128 каналов
Краткое описание прикладных функций дефектоскопа STARMANS DIO 1000PA приведено в следующей таблице:
| Функция | Описание |
| Одновременное отображение нескольких сканов и разверток | интерфейс прибора позволяет визуализировать и одновременно выводить на экран несколько сканов и разверток. К примеру, одновременное отображение А и S сканов позволяет максимально быстро обнаружить дефект, определить его координаты, размеры и произвести отбраковку. |
| Режим профиля сварного шва | данная функция значительно расширяет возможности по определению координат и геометрии дефектов относительно контролируемого сварного шва. |
| Возможность визуализации | прибор имеет возможность работы в различных режимах исследования с использованием множества сканов и разверток для визуального отображения дефектов в разных плоскостях. |
| Создание наглядных отчетов | данная функция обеспечивает удобный вывод наглядных отчетов в нескольких форматах. В приборе реализована возможность инвертирования цветов результатов, для более наглядного представления. Имеется возможность самостоятельной конфигурации отчетов, путем редактирования файлов XML. Созданные отчеты в различных форматах (PNG, HTML, XML и т.д.) переносятся на компьютер через USB |
| Автоматическая калибровка преобразователя | автоматическая калибровка дефектоскопа под используемые преобразователи по стандартному образцу. |
| Функция калибровки наклонных преобразователей | данная функция может быть очень полезна при контроле наклонными преобразователями продольного шва на криволинейной поверхности различных объектов. |
| Цифровая АРД-диаграмма | данный метод определения размера дефектов основан на графическом отображении зависимости амплитуды отраженного или прошедшего сигнала от глубины залегания искусственной несплошности с учетом ее характерного размера. |
| ВРЧ | функция временной регулировки чувствительности необходима для выравнивания амплитуды сигнала с учетом расстояния до дефекта |
| Коррекция амплитуды ВРЧ | DAC-кривая, это линия соединяющая максимумы эхо-сигналов (до 20 точек) от идентичных отражателей, расположенных на различном расстоянии. Функция позволяет эффективно производить отбраковку по всей области контроля с учетом затухания сигнала в материале. |
Технические характеристики Starmans DIO 1000 PA:
| Технические характеристики | STARMANS DIO 1000PA |
| Разъёмы для подключения преобразователей UT/PA | Lemo 00 / Molex |
| Режимы отображения | A, A+B-scan, A+S-scan, A+L-scan, A+C+S-scan, Weld manager, A+TOFD, A+Beam shape |
| Коммуникационные порты | USB, RS-232, Ethernet, Wireless Ethernet (позаказу), Bluetooth (позаказу) |
| Диапазон устанавливаемых скоростей ультразвука в стали | 100 – 15240 м/с |
| Рабочие частоты UT/PA | 0.5 МГц – 30 МГц 0.5 МГц – 15 МГц |
| Задержка | от -10 до 4800 мс |
| Диапазон регулировки усиления (чувствительности) ультразвукового канала | 32 дБ макс. И опорное усиление, регулировка с шагом по выбору 6 дБ, 1 дБ, 0.5 дБ и 0.1 дБ |
| Диапазон регулировки усиления PA канала | 32+20дБ |
| Дискретность измерения толщины по стали | 0.01 мм |
| Диапазон измерения толщины по стали UT/PA | 1 — 29000мм / до 2000 мм |
| Количество элементов фазированной решетки | до 32 (в подг. 128) |
| Подключение TOFD преобразователей | + |
| Подключение ЭМА преобразователей | + |
| Демпфирование UT/PA | 50, 57, 200, 1000 Ом / активное |
| Фильтры UT/PA: | Широкополосный, узкополосный или переключаемые полосовые фильтры — 1 МГц, 2 МГц, 2.25 МГц, 4 МГц, 5 МГц, 10 МГц / Широкополосный, узкополосный или переключаемые полосовые фильтры — 1 МГц, 2 МГц, 2.25 МГц, 4 МГц, 5 МГц, 10 МГц |
| DAC (Кривая Амплитуда-Расстояние) UT/PA | 20/20 точек |
| Глубина (амплитуда) ВРЧ (динамический диапазон ) | 111 дБ (71 дБ непрерывно) |
| АРД — диаграмма | + |
| Частота повторения зондирующего импульса UT/PA | 10 – 20000 Гц / 4000 Гц макс. |
| Количество стробов | 4 |
| Напряжение генератора UT/PA | 18-189В / 18-79В (опционально 189) |
| Сменные призмы | + |
| Режим профиля сварного шва | + |
| Диапазон углов для поперечных волн | 0-89° |
| Международный уровень защиты корпуса IP | — |
| Экран: | 1024х768 пикселей, 99х130мм |
| Частота обновления экрана: | минимум 60 Гц |
| Диапазон температур эксплуатации: | -20 °C +60 °C |
| Питание от сети переменного тока: | 100-120 В, 200-240 В, 50-60 Гц |
| Аккумулятор: | Литий-ионный, емкость 16Ач, |
| Время работы без подзарядки | не менее 10 часов (в зависимости от регулировки яркости дисплея) |
| Язык интерфейса | Русский |
| Встроенная память: | 16 ГБ |
| Размеры: | 224х188×34 мм |
| Масса с батареей: | 1,3 кг |
| Гарантийный срок: | 2 года с возможностью продления до 3 лет |
| Страна — производитель | Чешская республика |
Базовая комплектация:
- Встроенный Li-Ion аккумулятор
- Источник питания (сеть 80В-240В, 50Гц/60Гц)
- 2 кабеля LEMO00-LEMO00
- Фазированная решетка PPA 4L16W-1610
- Призма для фазированной решетки WPA 36°-1610
- USB флэш диск 2GB и — USB кабель
- Алюминиевый кейс для переноски
- Чехол
- Ремень для переноски
- Ремень для кейса
- Сертификат завода изготовителя
- Поверка
- Руководство по эксплуатации

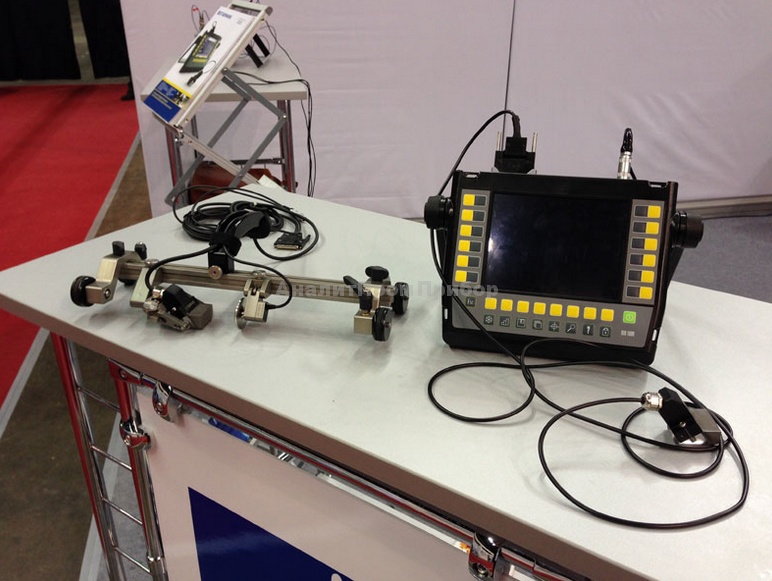

Дополнительно дефектоскоп может быть укомплектован различными преобразователями и сканерами TOFD. DIO 1000 PA работает с любыми отечественными и импортными преобразователями.
Бесплатное обучение. Все покупатели оборудования STARMANS electronics имеют возможность бесплатного обучения специалистов. Обучение проводится в виде теоретических и практических занятий на территории заказчика. По согласованию, возможно выездное обучение на объекте заказчика. Гарантийное и сервисное обслуживание. Компания STARMANS electronics осуществляет полное гарантийное обслуживание выпускаемого оборудования. Техническое обслуживание производится в сертифицированных сервисных центрах. Стандартный срок гарантии на дефектоскопы STARMANS составляет 2 года, в качестве опции возможно расширение гарантийного срока до 3 лет. На время ремонта заказчикам во временное пользование предоставляется аналогичное оборудование. По истечении гарантийного срока, заказчик в любое время может обращаться в сервисный центр, для получения технической поддержки и ремонта.
