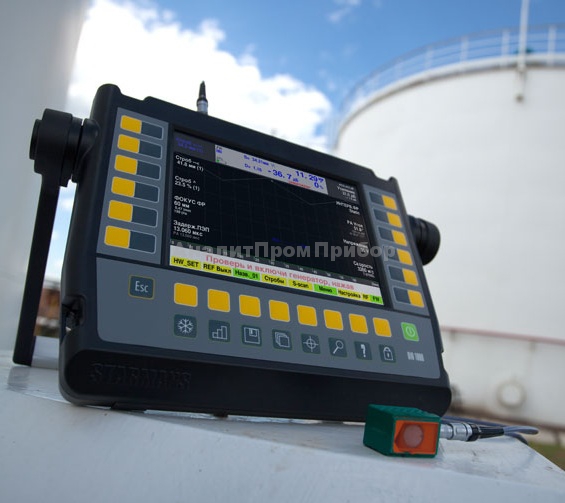

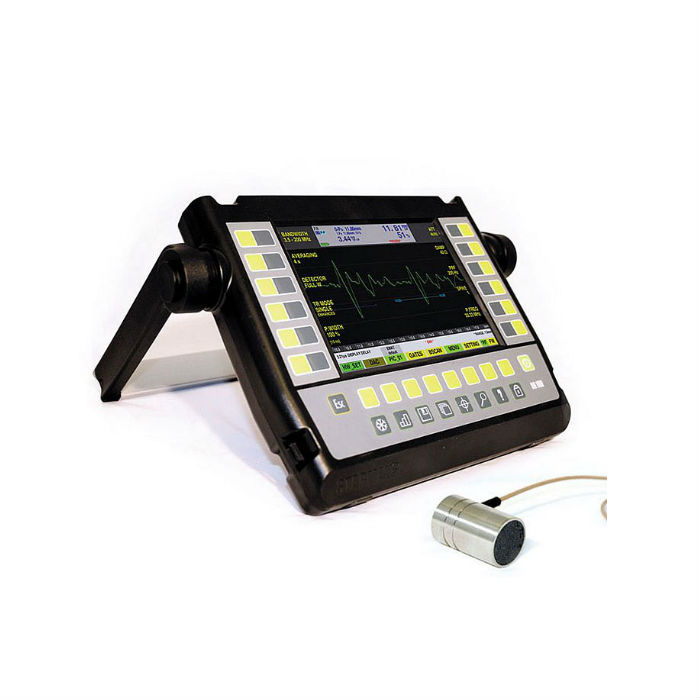

Ультразвуковой дефектоскоп STARMANS DIO 1000 SFE
Загрузка...STARMANS DIO 1000 SFE — высокочастотный ультразвуковой дефектоскоп, сочетающий в себе традиционные способы УЗК и современные технологии контроля с использованием дифракционно-временного и электромагнитно-акустического методов.
УЗ дефектоскоп DIO 1000 SFE имеет мощное программное оснащение, обеспечивающее повышенную точность контроля. Модель имеет функции автокалибровки и возможность оперативного создания отчетов, что значительно повышает эффективность и скорость получения результатов. Дефектоскоп DIO 1000 SFE имеет малый вес (1,3кг), компактные габариты (224/188/34см) и удобный интерфейс с интуитивным управлением. Прибор может автономно работать до 10 часов. Процесс контроля отображается на большом антибликовом дисплее с разрешением 1024х768 и функцией регулировки яркости для работы при солнечном свете. Ультразвуковой дефектоскоп STARMANS DIO 1000 SFE работает с любыми отечественными и импортными преобразователями.
Из прочих, не технических преимуществ дефектоскопа DIO 1000 SFE можно выделить европейское качество (прибор разработан и собран в Чехии), 2х летнюю гарантию, возможность обучения и технической поддержки, а также приемлемую цену. Техническая документация и меню дефектоскопа DIO 1000 SFE полностью переведены на русский язык. Дефектоскоп внесен в Госреестр средств измерения РФ. Свидетельство о поверке дефектоскопа уже входит в стандартный комплект поставки.
Особенности дефектоскопа STARMANS DIO 1000 SFE:
- возможность подключения и контроля с применением дифракционно-временного метода;
- возможность контроля с использованием электромагнитно-акустических преобразователей;
- возможность контроля без применения специального геля для ультразвукового контроля;
- антибликовый дисплей с 1024х768 с функцией регулировки яркости;
- возможность подключения видео и фотокамеры, для съемки контролируемых объектов;
- встроенная функция автоматической калибровки, упрощающая и ускоряющая настройку дефектоскопа DIO 1000 SFE;
- одновременное отображение на дисплее А-скана и W-развертки
- набор прикладных функций (АРК, АРД, ВРЧ и пр.)
- поддерживает четыре строба с набором соответствующих функций для каждого
- встроенный калькулятор облегчающий анализ сварных швов;
- работа в режиме толщиномера;
- возможность эксплуатации при температуре от -20 до 60°С;
- малый вес и габариты (1.3 килограмма при размерах 220х180х30мм);
- мощный аккумулятор, обеспечивающий до 10 часов бесперебойной работы;
- европейское качество (комплектующие и сборка Чехия ) с гарантией 2года + возможность продления до 3х лет;
- русифицированное меню и вся техническая документация.
- конкурентная цена УЗ дефектоскопа STARMANS DIO 1000 SFE.
Функций УЗ дефектоскопа STARMANS DIO 1000 SFE:
| Функция | Описание |
| ВРЧ | ВРЧ (временная регулировка чувствительности) необходима для выравнивания амплитуды сигнала с учетом расстояния до дефекта |
| Коррекция амплитуды ВРЧ | DAC-кривая, это линия соединяющая максимумы эхо-сигналов (до 20 точек) от идентичных отражателей, расположенных на различном расстоянии. Функция позволяет эффективно производить отбраковку по всей области контроля с учетом затухания сигнала в материале. |
| Цифровая АРД-диаграмма | Данный метод определения размера дефектов основан на графическом отображении зависимости амплитуды отраженного или прошедшего сигнала от глубины залегания искусственной несплошности с учетом ее характерного размера. |
| Автоматическая калибровка преобразователя | Автоматическая калибровка любого преобразователя на любом образце |
| Функция калибровки наклонных преобразователей | Данная функция может быть очень полезна при контроле наклонными преобразователями продольного шва на криволинейной поверхности различных объектов. |
Технические характеристики ультразвукового дефектоскопа STARMANS DIO 1000 SFE:
| Характеристика | Значение |
| Экран: | цветной TFT, 1024 pix (Ш) х 768 pix (В) |
| Частота обновления экрана: | минимум 60 Гц |
| Размеры экрана: | 99×130 мм |
| Частота стробирования: | 200 МГц, 12-бит |
| Диапазон температур эксплуатации: | -20 °C — 60 °C |
| Температура складирования: | -40 °C — 70 °C |
| Питание от сети: | сеть переменного тока: 100-120 В~, 200-240 В~, 50-60 Гц |
| Аккумулятор: | встроенная и внешняя заряжаемая LiIon батарея — 3.6 В, 16 Ач |
| Рабочее время батареи: | не менее 10 часов, в зависимости от регулировки яркости дисплея. |
| Клавиатура: | мультифункциональная |
| Поддержка языков: | Русский, English, Japan, Czech, Turkish, Chinese, German. Выбор по меню, возможность дополнения языков пользователем |
| Память: | 16 ГБ |
| Размеры: | 224х188×34 мм |
| Масса: | 0.74кг + 0.54 кг батарея |
| Требования к ПК: | ПК, работающийпод Microsoft Windows Vista, Microsoft Windows XP, Microsoft Windows 2000, Microsoft Windows 7 |
| Гарантийный срок: | гарантия на 2 года (батарея не входит в гарантию). Возможность трёхлетней гарантии опционально. |
| Разъёмы для подключения преобразователей | Lemo 01 |

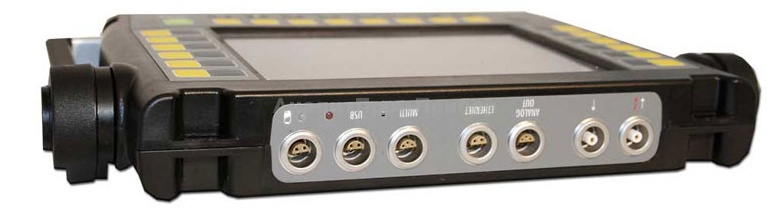

| Коммуникационные порты | USB, RS232, Ethernet, Wireless Ethernet (позаказу), Bluetooth (позаказу) |
| Вход B-scan | сигнал от энкодера A, B, старт, TTL 5 В, питание энкодера – переключаемое 5 В |
| Диапазон устанавливаемых скоростей ультразвука | От 100 до 15240 м/с в стали |
| Рабочие частоты | 0.5 МГц — 30 МГц при -3 дБ |
| Задержка | от -10 до 4800 мс |
| Диапазон регулировки усиления (чувствительности) ультразвукового канала | 111 дБ макс. и опорное усиление, регулировка с шагом по выбору 6 дБ, 1 дБ, 0.5 дБ и 0.1 дБ |
| Дискретность измерения толщины | 0.01 мм по стали |
| Диапазон измерения толщины | от 1 мм до 29 000 мм по стали |
| Демпфирование | от низкого (100 В) до макс. (400 В) 50, 57, 200, и 1000 Ом |
| Фильтры: | широкополосный, узкополосный или переключаемые полосовые фильтры — 1 МГц, 2 МГц, 2.25 МГц, 4 МГц, 5 МГц, 10 МГц |
| DAC (кривая амплитуда-расстояние (АРК) | построение по 20 точкам, регулируемая по высоте |
| Глубина (амплитуда) ВРЧ (динамический диапазон) | 111 дБ (71 дБ непрерывно) |
| Фирменная брошюра с описанием |  |
Базовая комплектация:
- Ультразвуковой дефектоскоп STARMANS DIO 1000 SFE
- 1x Li-Ion аккумулятор (встраиваемый)
- 1x Адаптер питания ( AC 80V~240V 50Hz/60Hz )
- 2x Кабель LEMO01-LEMO00
- 1x Кабель USB
- 1x USB FlashDisk 2GB — ПО и Инструкция по эксплуатации
- 1x Алюминиевый ударопрочный кейс (черный или серебристый)
- 1x Защитный чехол
- 1x Наплечный ремень
- 1x Ременные крепления для кейса
- 1x Свидетельство о поверке
- 1х Руководство по эксплуатации
Дополнительно в комплектацию может быть включено большое количество различных преобразователей, аксессуаров, сканер TOFD, ЭМА-преобразователи. Также возможно приобретение 1 дополнительного года гарантийного срока.
Бесплатное обучение. Все покупатели оборудования STARMANS electronics имеют возможность бесплатного обучения специалистов. Обучение проводится в виде теоретических и практических занятий на территории заказчика. Также имеется возможность индивидуального обучения непосредственно на объекте контроля.
Гарантийное и сервисное обслуживание. Компания STARMANS electronics осуществляет полное гарантийное обслуживание выпускаемого оборудования. Техническое обслуживание производится в сертифицированных сервисных центрах. Стандартный срок гарантии на дефектоскопы STARMANS составляет 2 года, в качестве опции возможно расширение гарантийного срока до 3 лет. На время ремонта заказчикам во временное пользование предоставляется аналогичное оборудование. По истечении гарантийного срока, заказчик в любое время может обращаться в сервисный центр, для получения технической поддержки и ремонта.
