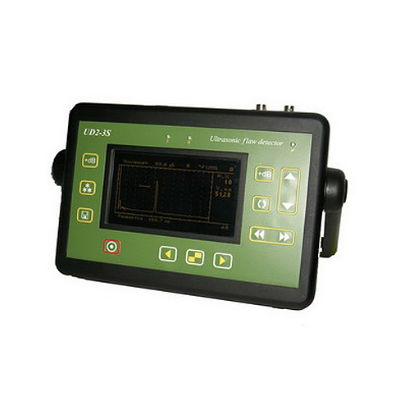

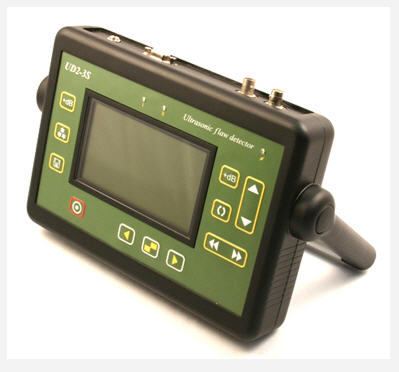

Ультразвуковой дефектоскоп УД2-3С
Загрузка...Тип оборудования: Дефектоскоп ультразвуковой
Производитель: Россия
Серия: УД2
Модель: УД2-3С
Описание: Ультразвуковой прибор для поиска дефектов в металлах, пластмассах и других однородных материаллах
Сертификаты на ультразвуковой дефектоскоп УД2-3С:
— Сертификат Госстандарта Российской Федерации. Дефектоскоп УД2-3С внесен в Государственный реестр средств измерений РФ.
Гарантия на ультразвуковой дефектоскоп УД2-3С: 18 месяцев.
Универсальный ультразвуковой дефектоскоп УД2-3С предназначен для контроля продукции на наличие дефектов типа нарушения сплошности и однородности материалов, полуфабрикатов, готовых изделий и сварных соединений, для измерения глубины и координат залегания дефектов, измерения толщины и скорости распространения ультразвуковых колебаний в материале.
Дефектоскоп УД2-3С сохраняет работоспособность при контроле материалов и изделий со скоростями распространения продольных ультразвуковых волн в диапазоне от 1000 до 9999 м/с. Имеет диапазон измеряемых временных интервалов от 0 до 1000 мкс.
Дефектоскоп УД2-3С (UD2-3S) реализует теневой, эхо и зеркально-теневой методы УЗ контроля.
Дефектоскоп ориентирован на применение в машиностроении, металлургической промышленности, железнодорожном, авиационном и других видах транспорта, энергетике и других отраслях при монтаже, эксплуатации, ремонте технологического оборудования и для контроля изделий основного производства.
Ультразвуковой дефектоскоп УД2-3С внесен Государственный реестр средств измерений Российской федерации.
Отличительные особенности ультразвукового дефектоскопа УД2-3С (UD2-3S)
- Жидкокристаллический или ваккумно-люминисцентный дисплей – по выбору пользователя.
- Широкополосный усилитель.
- ВРЧ с построением кривой по 10-м опорным точкам.
- Переключение встроенных согласующих элементов при использовании несогласованных преобразователей.
- Частота повторения зондирующих импульсов – до 800Гц.
- Две независимых зоны контроля, с индивидуальной логикой определения дефекта.
- Интерфейс RS232.
- Питание – LiOn аккумулятор или внешний блок питания.
- До 12 часов работы от аккумулятора – жидкокристаллический дисплей
- До 8 часов работы от аккумулятора -ваккумно-люминисцентный дисплей.
Ультразвуковой дефектоскоп УД2-3С / Дефектоскоп UD2-3S / Поверка дефектоскопа УД2-3С / Производитель дефектоскопа УД2-3С / Паспорт на дефектоскоп УД2-3С / Преобразователь для дефектоскопа УД2-3С / Дефектоскоп УД2-3С
Технические характеристики УД2-3С:
| Развертка: | до 1000 мкс |
| Задержка: | -0,5 мкс до 996 мкс |
| Отсечка: | до 80% высоты экрана |
| Максимальная длина контролируемого материала: | до 3000 мм (эхо-режим) |
| Диапазон скоростей: | 1000 — 9999 м/с |
| Задержка в призме: | 0 — 100 мкс |
| Шаг задержки в призме: | 0,01 мкс |
| Демпфирование: | 0 Ом, 50 Ом |
| Встроенные согласующие элементы: | 0,66; 1,0; 2,2; 3,3; 4,7; 6,8 и 15 мкГн; |
| Входной импеданс: | 50 Ом |
| Зондирующий импульс: | не менее 150 В, при нагрузке 50 Ом |
| Усилитель: | широкополосный |
| Диапазон регулировки усиления: | 110 дБ |
| Временная Регулировка Чувствительности (ВРЧ) | по 10 опорным точкам |
| Детектирование: | положительная или отрицательная полуволна, полное, радиосигнал |
| Зоны контроля: | две независимых зоны, индивидуальная логика определения дефектов. |
| Автоматическая Сигнализация Дефектов (АСД): | световая для каждой зоны отдельно и звуковая |
| Измерение временных интервалов: | от 0 до первого сигнала в зоне, между сигналами в зонах, по фронту или по максимуму сигнала |
| Измерение амплитуды: | в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала |
| Дисплей: | ЖК или ваккумно-люминисцентный |
| Память: | 99 настроечных режимов |
| Интерфейс: | RS232 |
| Аккумулятор: | LiIon |
| Время работы от аккумулятора: | до 8 часов |
| Внешнее питание: | блок питания 220В AC |
| Диапазон рабочих температур: | от -20 C до +50 C |
| Размер (В x Ш x Д): | 280 мм x 282 мм x 50 мм |

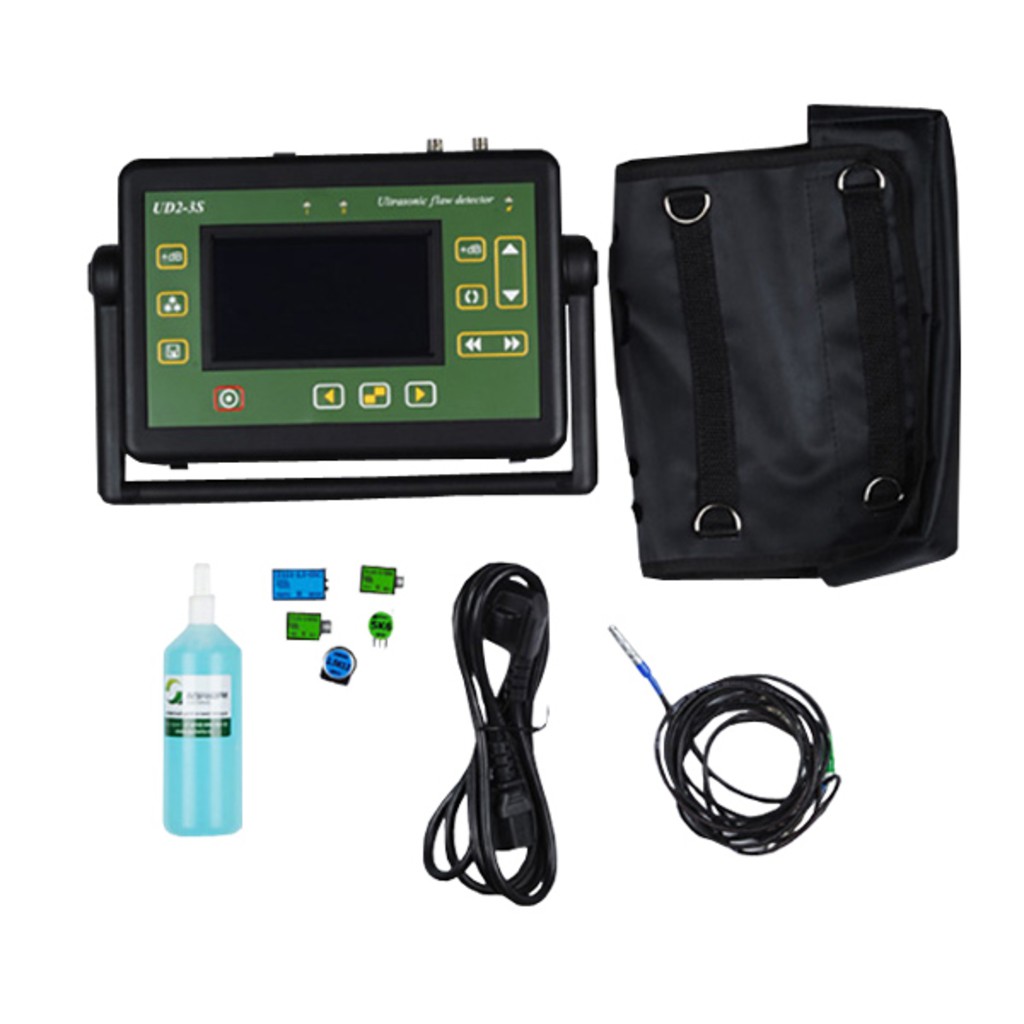

Комплект поставки ультразвукового дефектоскопа УД2-3С (UD2-3S):
- Электронный блок дефектоскопа УД2-3С 1 шт.
- Аккумуляторная батарея 1 шт.
- Блок питания от сети 220В, 50 Гц 1 шт.
- Кабель высокочастотный 2 шт.
- Преобразователи ультразвуковые (П111, П121) 5 шт.
- Кабель для подключения к ПК 1 шт.
- Программное обеспечение для ПК 1 шт.
- Комплект документации: руководство по эксплуатации с методикой поверки 1 шт.
- Защитный чехол 1 шт.
- Кейс для переноски 1 шт.
Дополнительные принадлежности для ультразвукового дефектоскопа УД2-3С (UD2-3S):
- Ультразвуковые преобразователи для различных применений
- Стандартные образцы предприятия СОП
- Стандартные образцы СО-1, СО-2, СО-3, СО-4
- Поверка ультразвукового дефектоскопа УД2-3С включена в стоимость.
