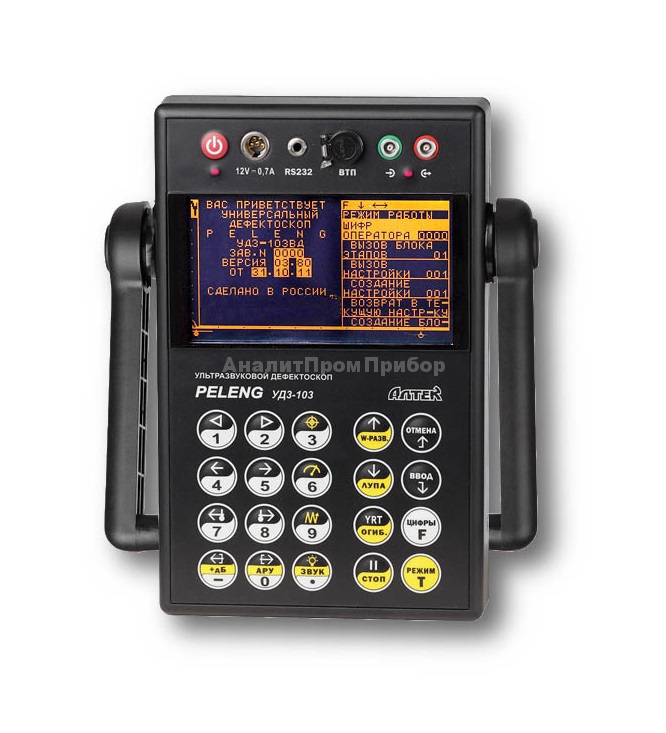

Ультразвуковой дефектоскоп УД3-103ВД Пеленг
Загрузка...Тип оборудования: ультразвуковой дефектоскоп
Производитель: Россия
Серия: УД3, UD3
Модель: УД3-103ВД ПЕЛЕНГ, UD3-103VD PELENG
Описание: Переносной ультразвуковой прибор для поиска внутренних дефектов в материале
Сертификаты и удостоверения на ультразвуковой дефектоскоп УД3-103ВД ПЕЛЕНГ:
- Свидетельство утверждения типа средств измерения (Россия)
- Сертификат соответствия (Россия)
- Разрешение РосТехНадзора (Россия)
- Сертификат о типовом одобрении Российского Морского Регистра Судоходства
- Сертификат о признании утверждения типа средств измерений (Казахстан)
- Разрешение горнотехнического контроля (Казахстан)
- Сертификат об утверждении типа средств измерений (Беларусь)
УД3-103 — прибор, созданный коллективом ученых и инженеров научно-промышленной группы «Алтек», ведущих разработки в сфере неразрушающего контроля. УД3-103ВД — это модификация в выпускаемом группой «Алтек» семействе дефектоскопов «PELENG», обеспечивающая возможность комбинированного контроля с использованием ультразвуковой и вихретоковой технологии выявления дефектов.
Энергонезависимая память дефектоскопа позволяет хранить настройки, протоколы разверток и отчеты о контроле, обеспеченные кодовой защитой от несанкционированного изменения параметров или удаления. Реализована также возможность подключения дефектоскопа к персональному компьютеру для сохранения результатов контроля в единой базе данных.
Дефектоскоп УД3-103 выпускается в нескольких версиях, адаптированных для использования прибора в газовой, нефтяной и судостроительной промышленности, а также в версии «универсальная» — как дефектоскоп общего назначения. Все дефектоскопы семейства «PELENG» официально разрешены к использованию в качестве приборов неразрушающего контроля на территории России, Украины, Беларуси и Казахстана.
Представление информации на экране:
- А-развертка
- В-развертка (визуализация контролируемого сечения)
- W-развертка (изображение хода лучей с указанием мест расположения дефектов)
- характеристики дефекта (координаты, эквивалентная площадь или диаметр, коэффициент выявляемости, амплитуда сигнала). Максимальный сигнал выделен автоматической измерительной меткой
- измерение параметров любого сигнала в ручном режиме (ручная измерительная метка)
- одновременное отображение двух стробов, каждый из которых может работать по эхо, теневому или зеркально-теневому методам
- автоматическая световая и звуковая сигнализация дефекта
Автоматические режимы:
- длительность развертки может быть установлена дефектоскопом автоматически, исходя из длительности строба.
- установка скорости ультразвуковых колебаний в зависимости от выбранного материала и угла ввода
- корректировка частоты следования зондирующих импульсов
- полуавтоматический режим настройки глубиномера и чувствительности
Сервисные режимы и функции:
- СТОП-КАДР заморозка всех сигналов на экране
- ОГИБАЮЩАЯ все пришедшие сигналы остаются на экране
- ЛУПА просмотр участка А-развертки в увеличенном масштабе
- РАДИОСИГНАЛ просмотр сигнала в недетектированном виде
- УЧЕТ КРИВИЗНЫ автоматический учет кривизны поверхности объекта контроля при расчете координат дефекта
Режим вихретоковый контроль:
- Дефектоскопы «PELENG» позволяют проводить не только ультразвуковой, но и вихретоковый контроль. С его помощью можно обнаруживать поверхностные и подповерхностные дефекты, например, трещины с раскрытием несколько микрон в объектах из электропроводящих материалов.
- Особенности режима
- частотный диапазон до 100 кГц
- динамический и статический режимы контроля
- сохранение протокола контроля в памяти дефектоскопа и его передача в ПЭВМ
Режим толщиномер:
- разрешающая способность до 0,01 мм
- минимальная измеряемая толщина 0,8 мм
- измерения по первому донному сигналу или по двум донным сигналам
- наличие А-развертки, позволяющее производить измерения в сложных случаях (большое затухание, высокий уровень шумов, наличие расслоений, измерения через покрытие и т.п.)
Энергонезависимая память:
- в память дефектоскопа можно записать протокол А-, В-развертки, отчет о контроле (в виде таблицы), отчет толщиномера
- память дефектоскопа может содержать до 400 настроек
- кодовая защита настроек от несанкционированного удаления или изменения параметров
- для реализации многоэтапного контроля настройки можно объединить в блоки. При этом переход от одной настройки в блоке к другой происходит по нажатию одной кнопки
- возможность подключения дефектоскопа к ПЭВМ и сохранения результатов контроля в базе данных
Встроенная обобщенная АРД-диаграмма позволяет:
- настроить дефектоскоп на выявление дефектов заданного эквивалентного размера (эквивалентной площади или эквивалентногодиаметра)
- автоматически определять эквивалентную площадь или эквивалентный диаметр для любого обнаруженного дефекта
- использовать для настройки отражатель в виде бокового сверления, донной или фокусирующей поверхности. Отражатель может иметь любые размеры и быть расположенным на произвольной глубине
- автоматически настраивать временную регулировку чувствительности (ВРЧ) или криволинейный порог для объектов контроля больших размеров
Поверка ультразвукового дефектоскопа УД3-103 ПЕЛЕНГ / ультразвуковой дефектоскоп УД3-103 PELENG / ультразвуковой дефектоскоп Пеленг УД3-103 / ультразвуковой дефектоскоп ПЕЛЕНГ / Паспорт на ультразвуковой дефектоскоп УД3-103 / Инструкция на ультразвуковой дефектоскоп УД3-103 Пеленг / Сертификат на ультразвуковой дефектоскоп УД3-103 Peleng / Производитель ультразвуковой дефектоскоп УД3-103 / методика поверки ультразвуковой дефектоскоп УД3-103 Пеленг / преобразователь для ультразвукового дефектоскопа УД3-103 ПЕЛЕНГ / Стандартный образец для ультразвукового дефектоскопа УД3-103 PELENG / Ремонт дефектоскопа УД3-103 ПЕЛЕНГ / Вихретоковый дефектоскоп УД3-103 PELENG
Компания ООО «АналитПромПрибор» поставляет Ультразвуковой дефектоскоп УД3-103 Пеленг по всей России: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Байкальск, Балаково, Балтийск, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Железногорск, Звенигород, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мичуринск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Новый Оскол, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города.
Цена Ультразвукового дефектоскопа УД3-103 Пеленг соответсвует цене производителя. Для того чтобы купить Ультразвуковой дефектоскоп УД3-103 Пеленг необходимо оформить заявку через электронную почту info@analytprom.ru или позвонить нам по телефонам: 8-8442-98-47-09, 8-8442-49-39-27.
Технические характеристики на ультразвуковой дефектоскоп УД3-103ВД ПЕЛЕНГ:
| Методы ультразвукового контроля, реализуемые дефектоскопом | эхо |
| зеркальный | |
| зеркально-теневой (ЗТМ) | |
| Методы вихретокового контроля, реализуемые дефектоскопом | фазовый |
| амплитудный | |
| Режимы вихретокового контроля | динамический |
| статический | |
| Количество ультразвуковых каналов | 1 |
| Количество вихретоковых каналов | 1 |
| Основной индикатор дефектоскопа | экран ЭЛД |
| Дополнительные индикаторы дефектоскопа | встроенный звуковой индикатор |
| светодиод на панели дефектоскопа | |
| светодиод на вихретоковом преобразователе | |
| Номинальное значение частоты УЗК, МГц | 0,4; 0,62; 1,25; 1,8; 2,5; 5,0; 10,0 |
| Амплитуда электрических колебаний при возбуждении УЗК, В | |
| высокой амплитуды | 120 |
| низкой амплитуды | 4,5 |
| Частота следования зондирующих импульсов УЗК, Гц | 25 … 5000 |
| Типы разверток | |
| в режиме ультразвукового контроля | А‑развертка |
| W-развертка | |
| В-развертка | |
| в режиме вихретокового контроля | бегущая развертка |
| Диапазон регулировки усиления (чувствительности) ультразвукового канала, дБ | 0 … 80 |
| Диапазон регулировки усиления вихретокового канала, отн.ед. | 0 … 63 |
| Дискретность измерения толщины встроенным ультразвуковым толщинометром, мм | 0,01 |
| Глубина (амплитуда) ВРЧ, дБ | не более 60 |
| Частота вихретокового контроля, кГц | 10 … 100 |
| Амплитуда сигнала задающего генератора вихретокового канала, В | 0,8; 1,5; 3,4; 8,3 |
| Диапазон измерения глубины выявленного дефекта в изделиях из стали для ПЭП с углом ввода 0, мм | 1 … 8850 |
| Длительность А-развертки, мкс | |
| минимальная | 6 |
| максимальная | 3048 |
| Диапазон измерения глубины трещин в режиме вихретокового контроля, мм | 0,1 … 9,9 |
| Диапазон измерения толщины (для изделий из стали), мм | 3 … 5000 |
| Диапазон рабочих температур окружающего воздуха, С | -20 … +50 |
| Масса, кг, не более: | 1,2 |
| Габаритные размеры, мм, не более: | 140x220x42 |
Комплектация УД3-103ВД ПЕЛЕНГ (по отраслевому применению):
Комплект поставки УД3-103ВД (универсальная версия)
- Электронный блок с электролюминесцентным дисплеем (от -20°С до + 50°С) и универсальной версией программного обеспечения
- Пьезоэлектрические преобразователи (ПЭП): П111–2,5–K12, П111–10–П6,П121–2,5–50°, П121–2,5–65°, П121–5–65°, П112–5–12/2
- Кабели: для подключения совмещенных ПЭП (разъем LEMO-00), для подключения раздельно-совмещенных ПЭП (разъем LEMO-00) и переходники для подключения ПЭП с разъемом СР-50
- Зарядное устройство – сетевой адаптер
- Программное обеспечение для ПЭВМ и база данных
- Кабель для подключения прибора к ПЭВМ
- Чехол электронного блока с солнцезащитной блендой и пеналом для принадлежностей
- Сумка для переноски дефектоскопа
- Кейс для всего комплекта
- Эксплуатационная документация (Руководство по эксплуатации, Методика поверки, Формуляр)
- Вихретоковый преобразователь* (Алтек ПН-7,5-АК-003 или Алтек ПН-15-АК-004)
Комплект поставки УД3-103ВД (нефтегазовая версия)
- Электронный блок с электролюминесцентным дисплеем (от -20°С до + 50°С) и нефтегазовой версией программного обеспечения
- Пьезоэлектрические преобразователи (ПЭП) : П111–2,5–K12, П111–10–П6, П121–2,5–50°, П121–2,5–65°, П121–5–65°, П112–5–12/2
- Кабели: для подключения совмещенных ПЭП (разъем LEMO-00), для подключения раздельно-совмещенных ПЭП (разъем LEMO-00) и переходники для подключения ПЭП с разъемом СР-50
- Зарядное устройство – сетевой адаптер
- Программное обеспечение для ПЭВМ и база данных
- Кабель для подключения прибора к ПЭВМ
- Чехол электронного блока с солнцезащитной блендой и пеналом для принадлежностей
- Сумка для переноски дефектоскопа
- Кейс для всего комплекта
- Эксплуатационная документация (Руководство по эксплуатации, Методика поверки, Формуляр)
- Вихретоковый преобразователь* (Алтек ПН-7,5-АК-003 или Алтек ПН-15-АК-004)
Комплект поставки УД3-103ВД (судостроительная версия)
- Электронный блок с электролюминесцентным дисплеем (от -20°С до + 50°С) и судостроительной версией программного обеспечения
- Пьезоэлектрические преобразователи (ПЭП) : П111–2,5–K12, П121–2,5–50°, П121–2,5–65°, П121–5–65°, П121–5–70°, П112–5–12/2
- Кабели: для подключения совмещенных ПЭП (разъем LEMO-00), для подключения раздельно-совмещенных ПЭП (разъем LEMO-00) и переходники для подключения ПЭП с разъемом СР-50
- Зарядное устройство – сетевой адаптер
- Программное обеспечение для ПЭВМ и база данных
- Кабель для подключения прибора к ПЭВМ
- Чехол электронного блока с солнцезащитной блендой и пеналом для принадлежностей
- Сумка для переноски дефектоскопа
- Кейс для всего комплекта
- Эксплуатационная документация (Руководство по эксплуатации, Методика поверки, Формуляр)
- Вихретоковый преобразователь* (Алтек ПН-7,5-АК-003 или Алтек ПН-15-АК-004)
Комплект поставки УД3-103ВД (версия приемочный контроль)
- Электронный блок с электролюминесцентным дисплеем (от -20°С до + 50°С) и версией программного обеспечения «приемочный контроль»
- Пьезоэлектрические преобразователи (ПЭП) : П111–2,5–К12, П111–2,5–С12, П121–2,5–40°-091, П121–2,5–50°–091, П121–2,5–50°–091,П111–5–К6
- Кабели: для подключения совмещенных ПЭП (разъем LEMO-00) и переходники для подключения ПЭП с разъемом СР-50
- Зарядное устройство – сетевой адаптер
- Программное обеспечение для ПЭВМ и база данных
- Кабель для подключения прибора к ПЭВМ
- Чехол электронного блока с солнцезащитной блендой и пеналом для принадлежностей
- Сумка для переноски дефектоскопа
- Кейс для всего комплекта
- Эксплуатационная документация (Руководство по эксплуатации, Методика поверки, Формуляр)
- Вихретоковый преобразователь* (Алтек ПН-7,5-АК-003 или Алтек ПН-15-АК-004)
Специализированные версии:
- для нефтяной и газовой промышленности (ВСН-012 и другие инструкции по контролю трубопроводов, в том числе полиэтиленовых)
- для судостроительной промышленности (контроль сварных швов и основного металла стальных, алюминиевых и титановых корпусов судов)
- для приемочного контроля железнодорожных осей и колес (в соответствии с РД 32.144-2000 и сопутствующими документами)
