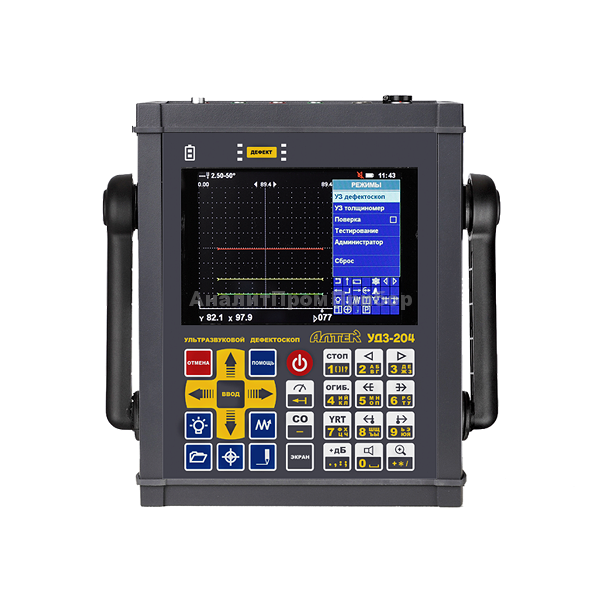

Ультразвуковой дефектоскоп УД3-204 Пеленг
Загрузка...Тип оборудования: ультразвуковой дефектоскоп
Производитель: Россия
Серия: УД3, UD3
Модель: УД3-204 ПЕЛЕНГ, UD3-204 PELENG
Описание: Переносной ультразвуковой прибор для поиска внутренних дефектов в материале
Сертификаты и удостоверения на ультразвуковой дефектоскоп УД3-204 ПЕЛЕНГ:
- Свидетельство утверждения типа средств измерения (Россия)
- Сертификат соответствия (Россия)
- Разрешение РосТехНадзора (Россия)
- Сертификат о типовом одобрении Российского Морского Регистра Судоходства
- Сертификат утверждения типа средств измерения (Беларусь)
- Сертификат о признании утверждения типа средств измерения (Казахстан)
- Разрешение горнотехнического контроля (Казахстан)
- Свидетельство о признании утверждения типа средств измерительной техники (Украина)
УД3-204 — дефектоскоп общего назначения. Прибор предназначается для проведения ультразвукового контроля, а также используется в качестве толщиномера.
Помимо собственно обнаружения дефектов предусмотрены измерение и регистрация характеристик выявленных дефектов. Сферы использования дефектоскопа УД3-204 — строительство, машиностроение, энергетика, транспорт, металлургическая промышленность и другие отрасли (монтажные и ремонтные работы, режим эксплуатации), нефтегазовая промышленность.
Режимы работы дефектоскопа УД3-204
В дефектоскопе УД3-204 предусмотрен режим контроля акустического контакта, режим «АРД», который позволяет определять эквивалентную площадь выявленного дефекта и производить настройку чувствительности на заданную эквивалентную площадь. Обобщенная АРД-диаграмма, изначально встроенная в дефектоскоп, может быть дополнена АРД-диаграммами для специализированных преобразователей, загружаемых в дефектоскоп с компьютера. Кроме того, в УД3-204 имеется режим оценки коэффициента затухания УЗ-волн в материале контролируемого объекта (используется в режиме «АРД»), а также режим учета кривизны поверхности, помогающий точно определять координаты дефектов при осуществлении контроля поперек образующей цилиндра.
- металлический ударопрочный корпус
- большой цветной TFT экран повышенной яркости
- два полных электроакустических канала
- частотный диапазон до 25 МГц
- выбор формы зондирующего импульса
- диапазон изменения усиления 120 дБ и ступенчатое изменение амплитуды зондирующего импульса
- динамический диапазон ВРЧ 120 дБ
- построение расчетных криволинейных порогов в виде фрагментов кривых АРД-диаграмм или криволинейных порогов по точкам (DAC-кривых)
- построение кривых ВРЧ по точкам, а также возможность применения расчетных законов ВРЧ
- одна или две развертки на одном экране, режим полного экрана при работе в одноканальном варианте
- плавная регулировка частоты зондирующего импульса
- возможность проведения контроля с одновременной индикацией:
− текущих изображений А- и W-развертки
− текущего изображения А-развертки и изображения А-развертки из памяти дефектоскопа
− обычного изображения А-развертки и А-развертки в режиме «ЛУПА»
− изображения А-разверток с радиосигналом и с детектированным сигналом
− текущих изображений А- и В-развертки - наряду с традиционными методами ультразвукового контроля возможность реализации эхо+эхо-зеркального, эхо-теневого, эхо+дельта-метода и других, основанных на использовании двух ПЭП
- полуавтоматическое определение угла ввода луча
- три порога (в том числе криволинейных) для каждой из двух зон временной селекции с трехцветной индикацией срабатывания системы АСД
- полуавтоматическая настройка чувствительности дефектоскопа
- режим «НАСТРОЙКА ПО СТАНДАРТНОМУ ОБРАЗЦУ»
- наличие режима толщиномера
- возможность работы в иммерсионном режиме
- простой вызов наиболее часто встречающихся функций
- текстовое сопровождение настроек и протоколов контроля
- порт связи с компьютером − USB
- специализированная база данных для архивации и систематизации результатов контроля
Технические характеристики ультразвукового дефектоскопа УД3-204 ПЕЛЕНГ:
| Методы ультразвукового контроля, реализуемые дефектоскопом | эхо-, зеркальный, зеркально-теневой (ЗТМ) |
| Количество каналов приемо-возбудителя | 2 (полностью идентичных) |
| Номинальное значение частоты УЗК, МГц | 0,4; 0,62; 1,25; 1,8; 2,0; 4,0; 2,5; 5,0; 10,0; 15,0; 25,0 |
| Частота следования зондирующих импульсов, Гц | 25 … 5000 |
| Диапазон регулировки усиления (чувствительности), дБ | 0 … 120 (с шагом 1) |
| Диапазон регулировки компенсированной отсечки, % высоты А‑развертки от 65° до 75° | 0 … 80 (с шагом 1) |
| Количество задаваемых точек для одной характеристики ВРЧ, не более | 64 |
| Количество элементов отображения на экране | 640×480 |
| Режимы вывода информации на экран | двухоконный; |
| полноэкранный | |
| Типы разверток | А‑развертка: |
| текущая; в режиме «ЛУПА»; | |
| в режиме «ОГИБАЮЩАЯ»; | |
| в режиме «СТОП-КАДР» из сохраненного в памяти протокола; |
|
| текущая и из сохраненного в памяти протокола (наложенное изображение); |
|
| W-развертка (режим «ХОД ЛУЧЕЙ»); | |
| В-развертка; | |
| Диапазон изменения длительности А-развертки, мкс | 1 … 8188 |
| Диапазон изменения задержки А-развертки, мкс | 0 … 10 (с шагом 0,1) |
| 10 … 8188 (с шагом 1) | |
| Дополнительные индикаторы дефектоскопа (АСД) | встроенный звуковой индикатор; |
| головные телефоны; | |
| два трехцветных индикатора «ДЕФЕКТ» | |
| Количество стробов (зон временной селекции (ВС) | 1 или 2 |
| Регулировка начала и конца зоны ВС, мкс | 0 … 10 (с шагом 0,1) |
| 10 … 8188 (с шагом 1) | |
| Количество порогов в зонах ВС для | |
| эхо-метода | 3 |
| ЗТМ и теневого метода | 1 |
| Величина порога АСД на экране, % высоты А‑развертки | 5 … 95 (с шагом 1) |
| Диапазон измерения времени распространения УЗК, мкс | 10 … 8188 |
| Диапазон изменения углов ввода УЗК, град | 0 … 90 (с шагом 1) |
| Диапазон изменения скорости распространения УЗК, м/с | 300 … 30000 (с шагом 1) |
| Диапазон измерения глубины Y выявленного дефекта в изделиях из стали для ПЭП с углом ввода 0°, мм | 1 … 3000 |
| Диапазон измерения толщины (для изделий из стали), мм | 0,4 … 3000 |
| Разрешающая способность измерения толщины, мм | 0,01 |
| Информационная емкость ПЗУ для сохранения настроек, блоков этапов, режимов окон и результатов контроля, Мб | 32 |
| Интерфейс дефектоскопа и внешней ПЭВМ | USB |
| Тип аккумуляторной батареи | LiIon |
| Время непрерывной работы дефектоскопа от аккумуляторной батареи при яркости экрана 4, ч, не менее | 7 |
| Время полного заряда аккумуляторной батареи, ч, не более | 5 |
| Масса, кг, не более: | |
| блока электронного (БЭ) | 2,65 |
| сетевого адаптера | 0,3 |
| Габаритные размеры, мм, не более: | |
| БЭ (без ручки для переноски) | 235x190x60 |
| сетевого адаптера | 60x119x34 |
Комплект поставки ультразвукового дефектоскопа УД3-204 ПЕЛЕНГ:
Комплект поставки УД3-204 (универсальная версия)
- Электронный блок с цветным TFT- дисплеем (от -25°С до + 50°С) и универсальной версией программного обеспечения
- Пьезоэлектрические преобразователи (ПЭП):П111–2,5–K12, П111–10–П6, П121–2,5–50°, П121–2,5–65°, П121–5–65°, П112–5–12/2
- Кабели: для подключения совмещенных ПЭП (разъем LEMO-00), для подключения раздельно-совмещенных ПЭП (разъем LEMO-00),переходники для подключения ПЭП с разъемом СР-50
- Зарядное устройство – сетевой адаптер
- Программное обеспечение для ПЭВМ и база данных
- Кабель для подключения прибора к ПЭВМ
- Головные телефоны (наушники)

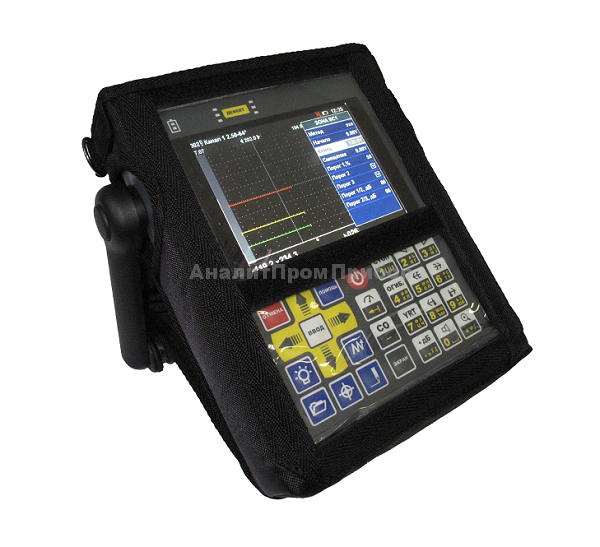

- Чехол электронного блока с солнцезащитной блендой и пеналом для принадлежностей
- Сумка для переноски дефектоскопа
- Кейс для всего комплекта
- Эксплуатационная документация (Руководство по эксплуатации, Паспорт)
Комплект поставки УД3-204 (нефтегазовая версия)
- Электронный блок с цветным TFT- дисплеем (от -25°С до + 50°С) и нефтегазовой версией программного обеспечения
- Пьезоэлектрические преобразователи (ПЭП):П111–2,5–K12, П111–10–П6, П121–2,5–50°, П121–2,5–65°, П121–5–65°, П112–5–12/2
- Кабели: для подключения совмещенных ПЭП (разъем LEMO-00), для подключения раздельно-совмещенных ПЭП (разъем LEMO-00),переходники для подключения ПЭП с разъемом СР-50
- Зарядное устройство – сетевой адаптер
- Программное обеспечение для ПЭВМ и база данных
- Кабель для подключения прибора к ПЭВМ
- Головные телефоны (наушники)
- Чехол электронного блока с солнцезащитной блендой и пеналом для принадлежностей
- Сумка для переноски дефектоскопа
- Кейс для всего комплекта
- Эксплуатационная документация (Руководство по эксплуатации, Паспорт)
Комплект поставки УД3-204 (нефтехимическая версия)
- Электронный блок с цветным TFT- дисплеем (от -25°С до + 50°С) и нефтехимической версией программного обеспечения
- Пьезоэлектрические преобразователи (ПЭП):П111–2,5–K12, П111–10–П6, П121–2,5–50°, П121–2,5–65°, П121–5–65°, П112–5–12/2
- Кабели: для подключения совмещенных ПЭП (разъем LEMO-00), для подключения раздельно-совмещенных ПЭП (разъем LEMO-00),переходники для подключения ПЭП с разъемом СР-50
- Зарядное устройство – сетевой адаптер
- Программное обеспечение для ПЭВМ и база данных
- Кабель для подключения прибора к ПЭВМ
- Головные телефоны (наушники)
- Чехол электронного блока с солнцезащитной блендой и пеналом для принадлежностей
- Сумка для переноски дефектоскопа
- Кейс для всего комплекта
- Эксплуатационная документация (Руководство по эксплуатации, Паспорт)
Комплект поставки УД3-204 (теплоэнергетическая версия)
- Электронный блок с цветным TFT- дисплеем (от -25°С до + 50°С) и теплоэнергетической версией программного обеспечения
- Пьезоэлектрические преобразователи (ПЭП):П111–2,5–K12, П111–10–П6, П121–2,5–50°, П121–2,5–65°, П121–5–65°, П112–5–12/2
- Кабели: для подключения совмещенных ПЭП (разъем LEMO-00), для подключения раздельно-совмещенных ПЭП (разъем LEMO-00),переходники для подключения ПЭП с разъемом СР-50
- Зарядное устройство – сетевой адаптер
- Программное обеспечение для ПЭВМ и база данных
- Кабель для подключения прибора к ПЭВМ
- Головные телефоны (наушники)
- Чехол электронного блока с солнцезащитной блендой и пеналом для принадлежностей
- Сумка для переноски дефектоскопа
- Кейс для всего комплекта
- Эксплуатационная документация (Руководство по эксплуатации, Паспорт)
Комплект поставки УД3-204 (подъемно-транспортная версия)
- Электронный блок с цветным TFT- дисплеем (от -25°С до + 50°С) и подъемно-транспортной версией программного обеспечения
- Пьезоэлектрические преобразователи (ПЭП):П111–2,5–K12, П111–10–П6, П121–2,5–50°, П121–2,5–65°, П121–5–65°, П112–5–12/2
- Кабели: для подключения совмещенных ПЭП (разъем LEMO-00), для подключения раздельно-совмещенных ПЭП (разъем LEMO-00),переходники для подключения ПЭП с разъемом СР-50
- Зарядное устройство – сетевой адаптер
- Программное обеспечение для ПЭВМ и база данных
- Кабель для подключения прибора к ПЭВМ
- Головные телефоны (наушники)
- Чехол электронного блока с солнцезащитной блендой и пеналом для принадлежностей
- Сумка для переноски дефектоскопа
- Кейс для всего комплекта
- Эксплуатационная документация (Руководство по эксплуатации, Паспорт)
Комплект поставки УД3-204 (судостроительная версия)
- Электронный блок с цветным TFT- дисплеем (от -25°С до + 50°С) и судостроительной версией программного обеспечения
- Пьезоэлектрические преобразователи (ПЭП):П111–2,5–K12, П111–10–П6, П121–2,5–50°, П121–2,5–65°, П121–5–65°, П112–5–12/2
- Кабели: для подключения совмещенных ПЭП (разъем LEMO-00), для подключения раздельно-совмещенных ПЭП (разъем LEMO-00),переходники для подключения ПЭП с разъемом СР-50
- Зарядное устройство – сетевой адаптер
- Программное обеспечение для ПЭВМ и база данных
- Кабель для подключения прибора к ПЭВМ
- Головные телефоны (наушники)
- Чехол электронного блока с солнцезащитной блендой и пеналом для принадлежностей
- Сумка для переноски дефектоскопа
- Кейс для всего комплекта
- Эксплуатационная документация (Руководство по эксплуатации, Паспорт)
Комплект поставки УД3-204 (атомноэнергетическая версия)
- Электронный блок с цветным TFT- дисплеем (от -25°С до + 50°С) и атомноэнергетической версией программного обеспечения
- Пьезоэлектрические преобразователи (ПЭП):П111–2,5–K12, П111–10–П6, П121–2,5–50°, П121–2,5–65°, П121–5–65°, П112–5–12/2
- Кабели: для подключения совмещенных ПЭП (разъем LEMO-00), для подключения раздельно-совмещенных ПЭП (разъем LEMO-00),переходники для подключения ПЭП с разъемом СР-50
- Зарядное устройство – сетевой адаптер
- Программное обеспечение для ПЭВМ и база данных
- Кабель для подключения прибора к ПЭВМ
- Головные телефоны (наушники)
- Чехол электронного блока с солнцезащитной блендой и пеналом для принадлежностей
- Сумка для переноски дефектоскопа
- Кейс для всего комплекта
- Эксплуатационная документация (Руководство по эксплуатации, Паспорт)
