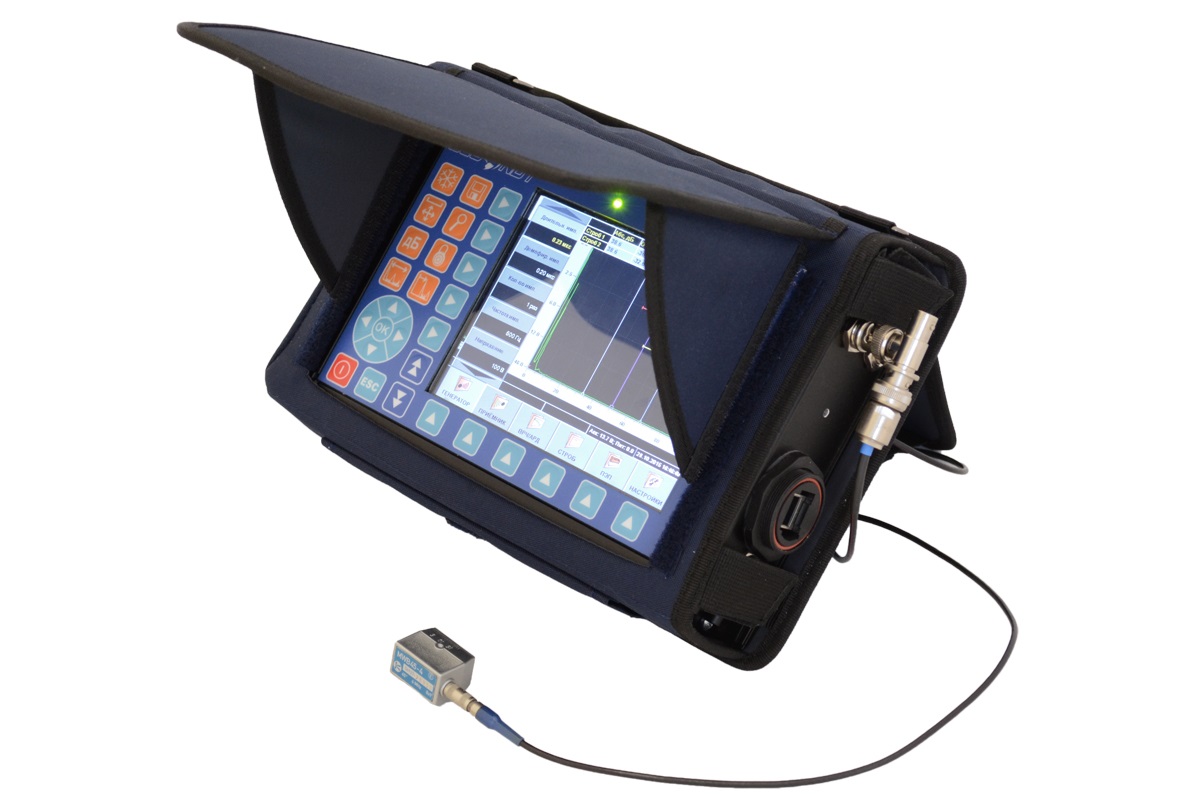

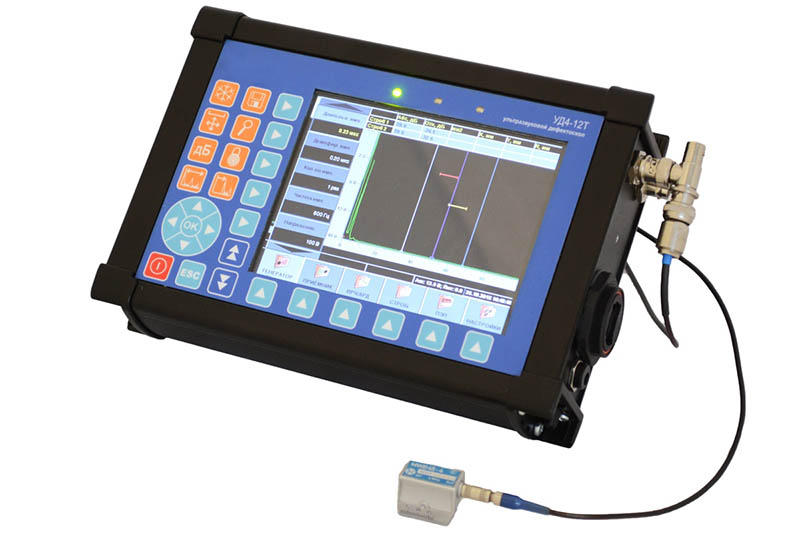

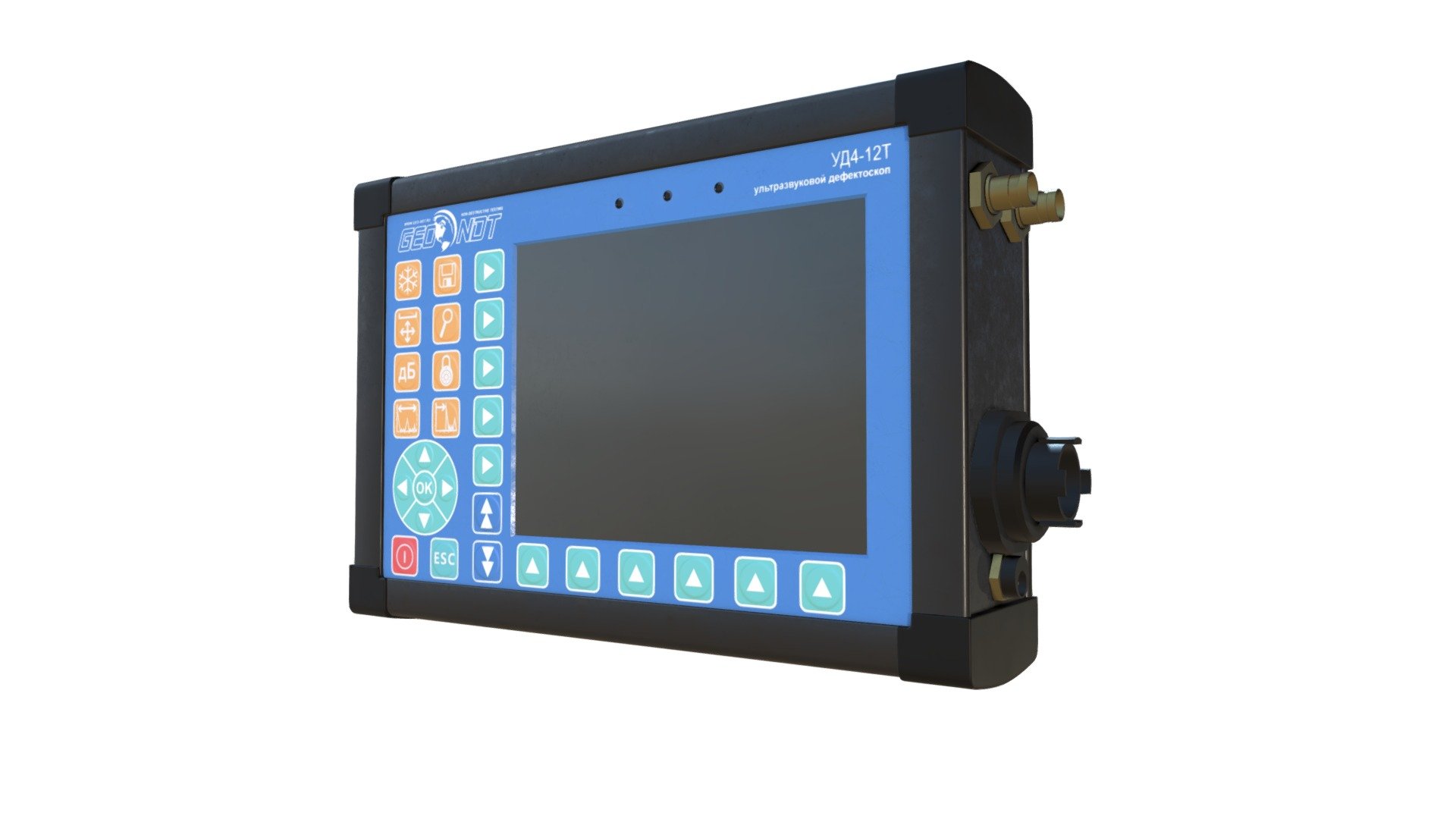

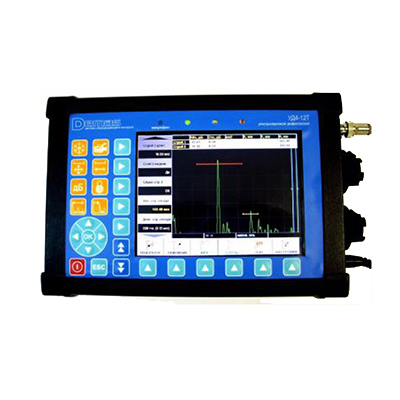

Ультразвуковой дефектоскоп УД4-12Т
Загрузка...Дефектоскоп УД4-12Т предназначен для ультразвукового контроля материалов, изделий, сварных соединений на наличие дефектов типа нарушения сплошности или однородности в металлах, пластиках и других твердых телах.
УД4-12Т предназначен для:
- поиска и обнаружения дефектов
- измерения координат дефектов
- измерения амплитуд сигналов от дефектов
УД4-12Т может быть применен в машиностроении, металлургической промышленности, при монтаже металлоконструкций, трубопроводов, энергетического оборудования, а также для контроля транспортных средств в условиях эксплуатации.
Отличительной особенностью УД4-12Т является возможность его предварительной настройки на контроль 1000 объектов, выполненных из материалов с различными скоростями распространения и затухания УЗК. Перенастройка прибора на контроль объектов из одного и того же материала, но с различной геометрией, осуществляется без использования стандартных образцов.
- Обеспечивает наглядную маркировку на дисплее точки ввода (центра излучения) при работе с наклонными ПЭП, уровня отсечки, а также маркировку на линии развертки временных отметок соответствующих отражению ультразвука от донной и наружной поверхности изделия с эквидистантными поверхностями (лист, труба)
Преимущества дефектоскопа:
1. Высокая чувствительность;
2. Привлекательная цена;
3. Универсальный настроечный образец V2 в комплекте;
4. Морозоустойчивый аккумулятор от -20oC;
5. Три пьезоэлектрических преобразователей (на выбор) в базовой комплектации.
УД4-12Т позволяет получать и отображать на экране непосредственно в цифровом виде следующую информацию:
- максимальную амплитуду эхо-сигналов от отражателей попавших в оба строб-импульса (дБ);
- глубину залегания отражателя (Y) при прозвучивании прямым или наклонным ПЭП прямым лучом (мм);
- расстояние (R) до отражателя по оси ультразвукового пучка (мм);
- расстояние (Х) от точки ввода до эпицентра отражателя на поверхности ввода (мм);
- время (t) прохождения ультразвука в призме преобразователя (мкс);
- ширину (длительность) видеоимпульса на любом уровне от максимума в мм или мкс;
- расстояние между импульсами на любом уровне от максимума в мм или мкс;
- условную высоту отражателя (ширину огибающей) в мм или мкс;
- расстояние каждого строба относительно начала развертки, какого-либо сигнала и относительно друг друга в мм и мкс;
- ширину каждого строба в мм или мкс;
- амплитудный уровень каждого строба (высота над уровнем развертки) в дБ или в % от высоты экрана принятого за 100%;
- амплитудный уровень компенсированной отсечки в дБ или % от высоты экрана;
- скорость любых волн в объекте контроля в м/сек;
- толщину объектов контроля в мм (или мкс).
Функциональные возможности дефектоскопа УД4-12Т:
- замораживать изображение на экране, измерять его характеристики и при необходимости запоминать
- визуальный количественный амплитудный анализ всех сигналов видимых на развертке
- оценивать положение отражателя относительно вершины и корня шва при прозвучивании прямым, однократно или дважды преломленным лучом
- строить ВРЧ для выравнивания чувствительности в зоне контроля по точкам посредством образцов
- измерение эквивалентной площади дефектов и отображение АРД диаграмм для ПЭП, введенных в каталог
- построение АРД – посредством программы «АРД – Универсал» версия 3.1
Дефектоскоп может быть использован как в полевых, так и стационарных условиях.
Степень защиты от проникновения внутрь прибора твердых тел (пыли) и влаги соответствует IP65.
По стойкости к воздействию атмосферного давления УД4-12Т относится к группе Р1 по ГОСТ 12997-84.
По устойчивости к механическим воздействиям УД4-12Т соответствует виброустойчивому исполнению по ГОСТ 12997-84.
| Номинальные частоты работы с прямыми, наклонными и раздельно-совмещенными ПЭП, МГц | от 0,50 до 10,00 |
| Диапазон измерений глубины и координат залегания дефектов (по стали), мм | 1 … 6500 |
| Пределы допускаемой основной абсолютной погрешности измерений глубины залегания дефекта, мм | ± (0,1 + 0,05H), где H — численное значение измеренной глубины залегания дефекта |
| Пределы допускаемой основной абсолютной погрешности измерений координат залегания дефектов, мм | ± (0,2 + 0,01X), ± (0,2 + 0,01Y), где X, Y – численные значения измеренных координат дефекта |
| Диапазон измерений толщины изделий, мм | 0,5 … 6500,0 |
| Пределы допускаемой основной абсолютной погрешности измерений толщины изделий, мм | ± (0,1 + 0,005h), где h- численное значение измеренной толщины изделия |
| Диапазон измерений эквивалентного диаметра отражателя, мм | 1 … 20 |
| Диапазон измерений эквивалентной площади отражателя, мм2 | 0,8 … 314,0 |
| Пределы допускаемой основной относительной погрешности измерений эквивалентной площади и эквивалентного диаметра отражателя, % | ± 15 |
| Диапазон измерений отношения амплитуд УЗК сигналов, дБ | 20 … 80 |
| Пределы допускаемой основной абсолютной погрешности измерений отношения амплитуд сигналов, дБ | ± (0,2 + 0,03N), где N – величина измеренного отношения амплитуд сигналов |
| Пределы допускаемой основной погрешности настройки порогового индикатора (зона нечувствительности) | не превышают ± 10% |
| Временная нестабильность уровня срабатывания порогового индикатора за 8 часов работы | не превышает ± 0,25 дБ |
| Диапазон измеряемых амплитуд сигналов на входе приемника | 20 мкВ — 0,5 В |
| Пределы допускаемой основной относительной погрешности измерений амплитуд сигналов на входе приемника | не более 10% на номинальных частотах |
| Емкость архива конфигураций настройки | 100 записей |
| Емкость архива стоп-кадров | 100 записей |
| Дополнительное отклонение уровней эхо-сигналов от отражателей при изменении температуры окружающего воздуха на каждые 10оС в любом участке рабочих температур | не более ±0,5 дБ |
| Пределы допускаемой дополнительной погрешности измерений глубины залегания (координат) отражателей в стандартных образцах при изменении температуры окружающего воздуха на каждые 100С в любом участке рабочих температур | не превышает половины основной погрешности. |
Электрическое питание УД4-12Т осуществляется от следующих источников:
- сеть переменного тока (220 ± 22)В, (50 ± 1)Гц
- встраиваемый аккумулятор с номинальным напряжением 12 В и емкостью 3,2 Ампер * час
| Мощность, потребляемая от сети переменного тока | не более 15 В*А |
| Ток, потребляемый от встраиваемого аккумулятора | не более 650 мА при номинальном значении напряжения 12 В |
| Напряжение отключения аккумулятора | 10 В |
| Время установления рабочего режима | до 45 секунд |
| Время непрерывной автономной работы от встроенного аккумулятора при нормальных условиях | 6 часов |
| Временная нестабильность чувствительности за 8 часов непрерывной работы | ± 0,25 дБ |
| Частота следования импульсов ГИВ | 10— 1000 Гц |
| Значение амплитуды импульсов ГИВ на эквивалентах нагрузки | регулируется от 50 до150 В |
| Время полной перенастройки прибора при наличии в архиве параметров ПЭП и материала объекта контроля | не более 10 секунд |
| Время полной перенастройки прибора при отсутствии в архиве параметров ПЭП и материала объекта контроля | не более 5 минут. |
| Общий коэффициент усиления | 90 дБ |
| Регулируемый коэффициент усиления приемника | 0-70 дБ |
| Длительность развертки | плавная от 5…до 1200 мкc |
| Задержка развертки | 0 … 1195 мкc |
| Масса УД4-12Т (со встроенной аккумуляторной батареей) | не более 2,7 кг |
| Габаритные размеры (без чехла) | 250х170х55 мм |
| Размер рабочего поля экрана | 130х93 мм |
| Дискретность экрана | 640х480 точек |
УД4-12Т устойчив к воздействию температуры окружающей среды при сохранении работоспособности в диапазоне -20о … +50оС. УД4-12Т устойчив к воздействию влажности окружающей среды до 98% при +35оС при сохранении работоспособности.
- Электронный блок дефектоскопа УД4-12Т — 1шт.
- Пьезоэлектрические преобразователи (типы ПЭП по требованию) — 3 шт.
- Кабель соединительный (ПЭП/электронный блок) — 2 шт. При поставке преобразователей типа П112 кабель конструктивно может входить в ПЭП
- Калибровочный образец V2/25 — 1шт.
- Универсальное зарядное устройство — 1шт.
- Руководство по эксплуатации — 1шт.
- Чехол для электронного блока дефектоскопа — 1шт.
- Сумка для переноски — 1шт.
