Ультразвуковой дефектоскоп УСД-50
Универсальный ультразвуковой дефектоскоп УСД-50 с цветной TFT матрицей 640х480 и великолепным быстродействием - это наилучший выбор для неразрушающего экспертного контроля сварных соединений и...
Загрузка...В наличии много
239800 руб.RUB

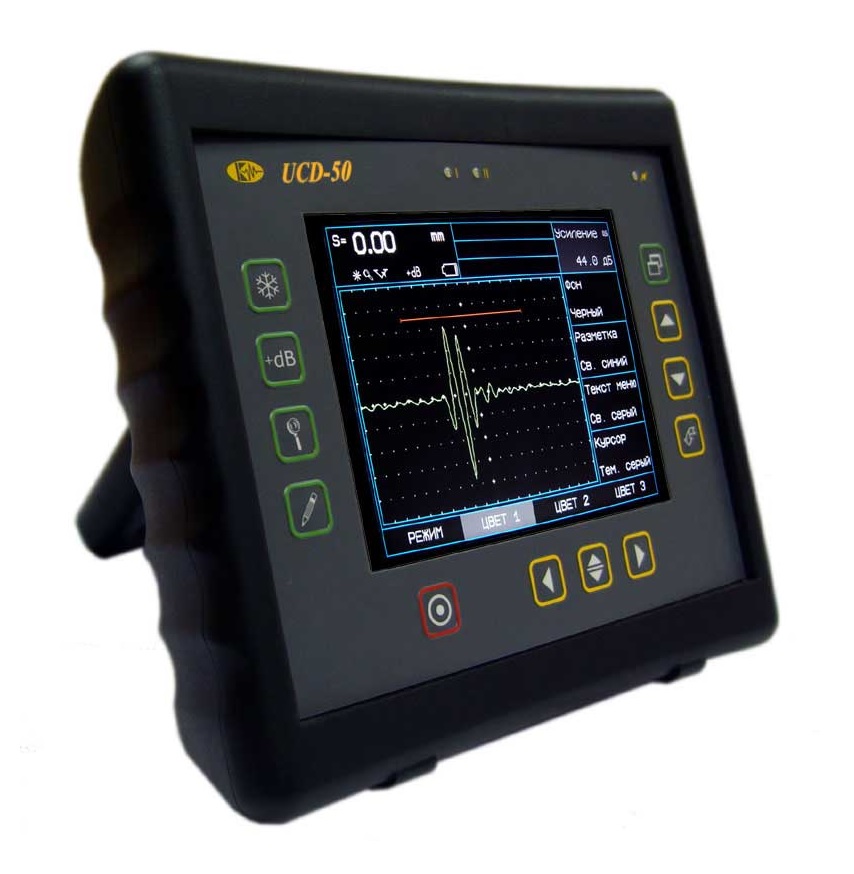

Универсальный ультразвуковой дефектоскоп УСД-50 с цветной TFT матрицей 640х480 и великолепным быстродействием — это наилучший выбор для неразрушающего экспертного контроля сварных соединений и основного металла. Мощный, легкий и портативный (масса всего 2 кг с аккумулятором), в эргономичном ударопрочном корпусе из ABS пластика, прибор устанавливает новый стандарт для современных ультразвуковых приборов ручного неразрушающего контроля. Ультразвуковой дефектоскоп УСД-50 позволяет измерять толщину изделий с большой точностью, выводить сигнал в виде А- и B-сканов и обладает всеми функциями по документированию результатов УЗ контроля.
Режим огибающей максимума сигнала, реализован на базе специального алгоритма дефектоскопа УД2В-П46.
Сертификат Госстандарта России, зарегистрирован в Государственном реестре средств измерений и допущен к применению в Российской Федерации.
Дефектоскоп сочетает в себе последние достижения аналоговой и цифровой техники, удобство и простоту пользования, эргономичность конструкции и высокую надежность.
Особенности:
- одновременное отображение амплитуды сигнала, координат дефекта и номера луча;
- функции ВРЧ и АРК, предназначенные для оценки размеров дефектов на разной глубине залегания при УЗ контроле;
- отображение ульртазвуковых сигналов в недетектированном виде;
- Б-скан для более удобной визуализации процесса ультразвукового контроля;
- режим огибающей для надежной фиксации максимума сигнала, предназначенный для оценки формы дефекта при ультразвуковом контроле сварных швов и основного металла.
- сохранение и вызов настроек из памяти прибора;
- сохранение и просмотр результатов УЗ контроля на экране дефектоскопа;
- полноэкранный режим работы УЗ дефектоскопа УСД-50 — 640х480 точек;
- функция смена цвета фона и всех элементов экрана, позволяющая комфортно проводить неразрушающий контроль даже при прямом солнечном свете.
Программное обеспечение к ультразвуковому дефектоскопу УСД-50:
- UdOscill — отображение сигналов в реальном времени на ПК в виде А-, В-сканов и получение копии экрана прибора и получение копии экрана
- UdPar — работа с настройками прибора
- UCD50Logger — работа с настройками и результатами прибора. Конструктор протоколов
-
UCD50 USB Driver — usb драйвер WinXP/Win7/Win8
Ультразвуковой дефектоскоп УСД-50 характеристики:
| Развертка дефектоскопа УСД-50 | мин.: 0 — 4 мкс макс.: 0 — 1000 мкс регулируемая с шагом 1 мкс |
| Задержка | от -0,5 мкс до 996 мкс с шагом от 0,02 мкс |
| Максимальная длина контролируемого материала | до 3000 мм (эхо-режим) |
| Диапазон скоростей дефектоскопа | 1000 — 9999 м/с |
| Задержка в призме | 0 — 100 мкс с шагом 0,01 мкс |
| Демпфирование | 25 ом / 50 ом/ 1000 Ом |
| Входной импенданс дефектоскопа | 50 ом / 600 ом |
| Зондирующий импульс дефектоскопа | радиоимпульс, амплитудой 50 или 200 В, с регулируемым числом полупериодов (1-10), с изменяемой длительность от 50 до 500 нс, с шагом 16 нс |
| Демпфер зондирующего импульса | регулируемый от 0 до 10 полупериодов с задержкой демпфирования от 0 до 10 полупериодов |
| Частота повторений ЗИ | до 800 Гц (в зависимости от установленных параметров)/ 40 Гц |
| Усилитель дефектоскопа | широкополосный 0.4-15 МГц (-6 дБ) |
| Диапазон регулировки усиления дефектоскопа | 110 дБ, с шагом 0.5, 1, 2 или 6 дБ |
| Дополнительная клавиша +dB | программируемая 0-40дБ, с шагом 0,5дБ |
| Временная Регулировка Чувствительности (ВРЧ) | диапазон до 90 дБ, 12 дб/мкс с построением кривой по 10 опорным точкам, введенным вручную или от контрольных отражателей |
| Кривая Амплитуда-Расстояние (АРК) | построение по 10 точкам, регулируемая по высоте две дополнительных кривых АРК 0- 12 дБ от базовой (с шагом 0,5дБ) |
| Детектирование | положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), B-scan |
| Отсечка | компенсированная, 0 — 90% высоты экрана |
| Зоны контроля дефектоскопа | две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов |
| Автоматическая Сигнализация Дефектов (АСД) | световая для каждой зоны отдельно и звуковая |
| Измерение временных интервалов | от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала |
| Измерение амплитуды | в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние |
| Дисплей дефектоскопа | Цветной, TFT 640 х 480 точек 130 х 100 мм |
| А-сигнал | 480 x 300 точек в стандартном режиме 640х480 в полноэкранном режиме |
| Память дефектоскопа | 100 настроек с А-сигналом 500 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола) |
| Интерфейс | USB |
| Разъемы преобразователей | 2 Лемо0 |
| Аккумулятор | Li-ion 8 А/ч |
| Время работы | 8-10 часов работы от встроенного аккумулятора |
| Внешнее питание | блок питания 220В AC |
| Напряжение питания | 15В / 2,5А DC |
| Диапазон рабочих температур дефектоскопа | от -30 до +55 °C |
| Размер дефектоскопа | 200 мм x 225 мм x 80 мм |
| Масса дефектоскопа | 1,9 кг с аккумуляторами |
Ультразвуковой дефектоскоп УСД-50 комплект поставки:
- электронный блок дефектоскопа УСД-50 со встроенным Li-ion аккумулятором;
- блок питания сетевой 15В / 220 В;
- защитный чехол с блендой и креплением на корпусе оператора;
- кабель Lemo00-Lemo00 (2 шт.);
- преобразователь ультразвуковой П111-2,5-К12;
- преобразователь ультразвуковой П111-5-К6;
- преобразователь ультразвуковой П121-2,5-4;
- преобразователь ультразвуковой П121-5-65;
- кабель USB для связи с ПК;
- диск с программным обеспечением;
- комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки);
- кейс для переноски.
