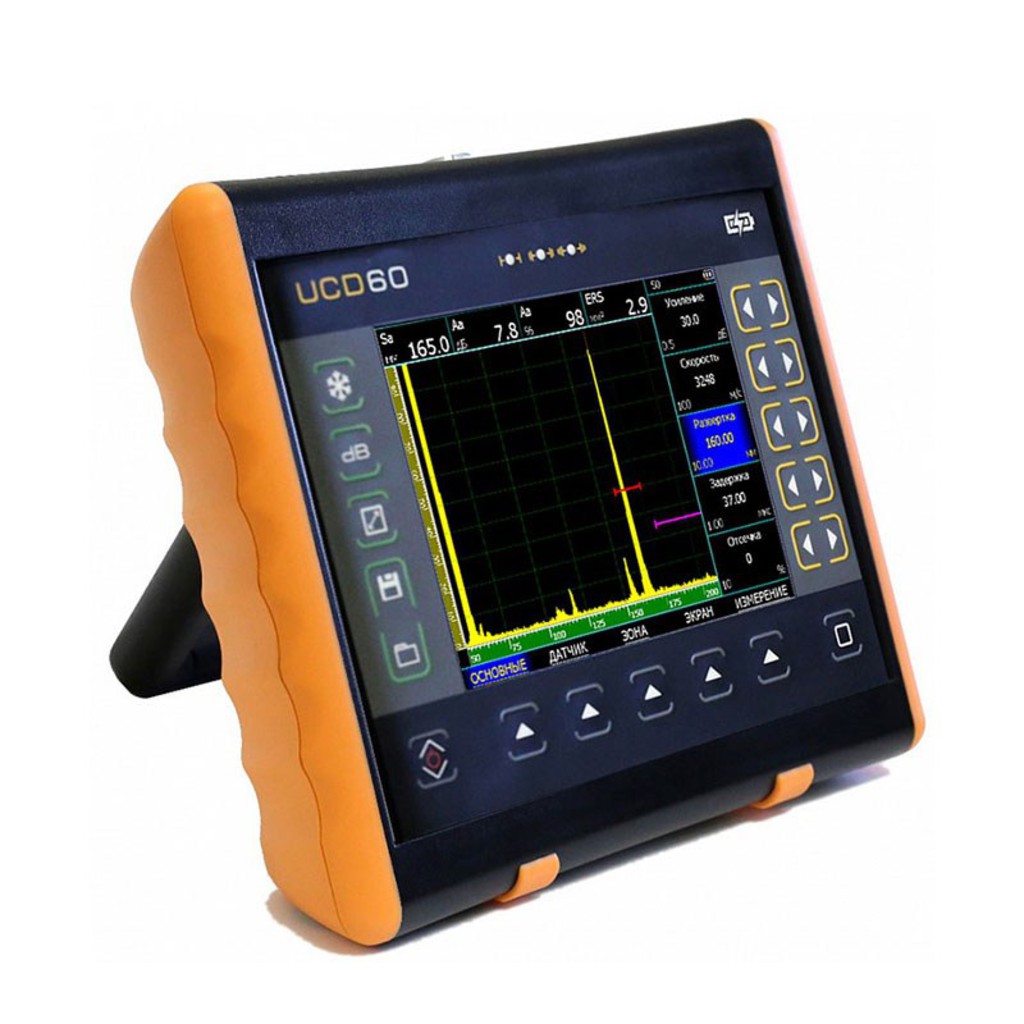

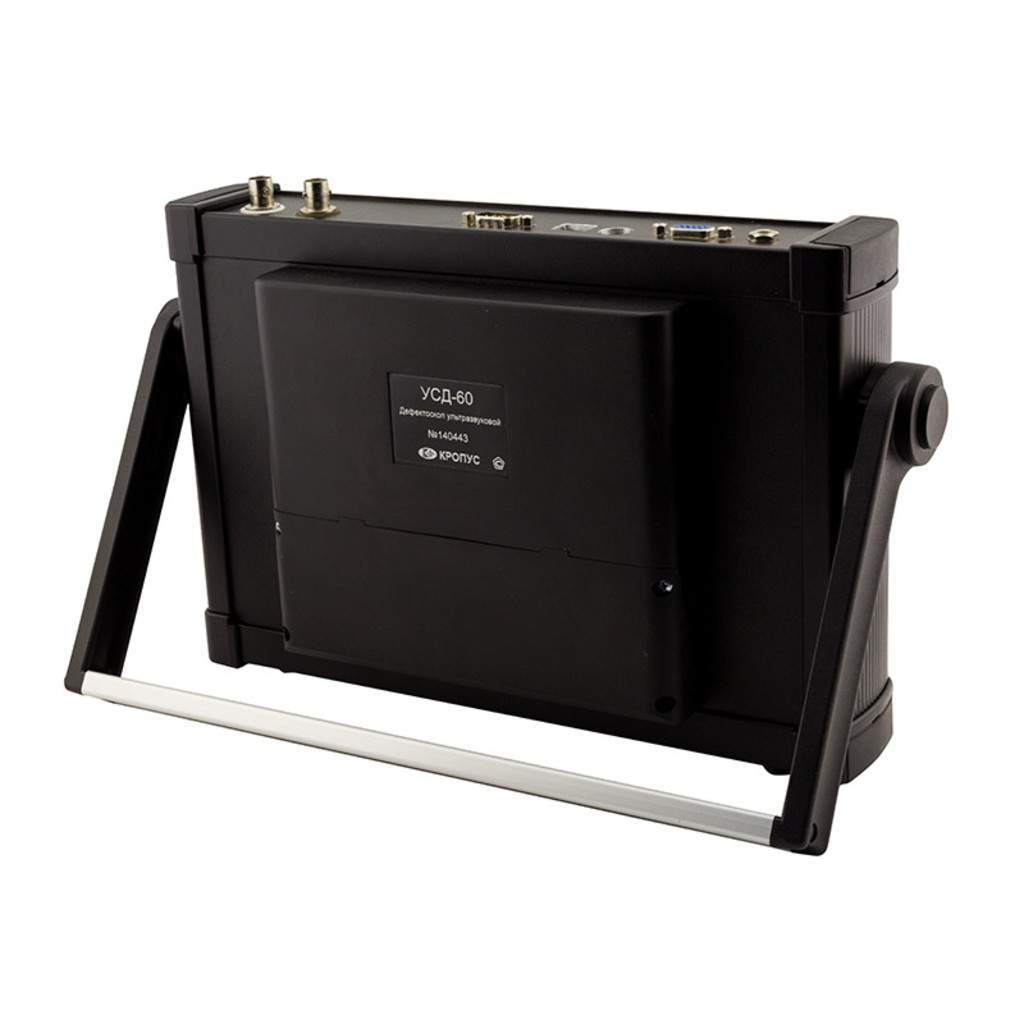

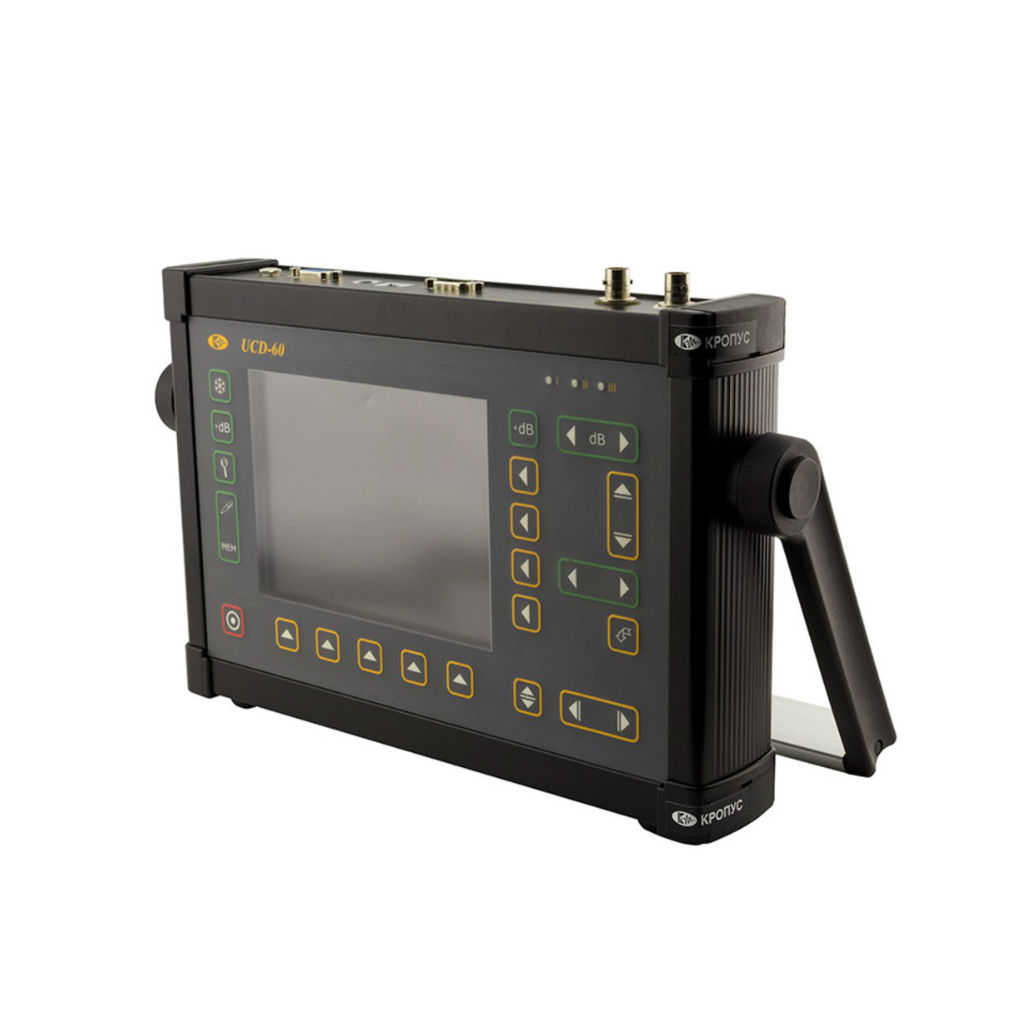

УСД-60 дефектоскоп ультразвуковой универсальный
Загрузка...Тип оборудования: Дефектоскоп ультразвуковой
Производитель: Россия
Серия: дефектоскоп УСД
Модель: УСД-60
Описание: ультразвуковой прибор для поиска дефектоктов в металле, пластмассе и других однородных материалов
Сертификаты на дефектоскоп ультразвуковой УCД-60:
— Ультразвуковой дефектоскоп УСД-60 прост и удобен в обращении, аттестован в Госстандарте России, зарегистрирован в Государственном реестре средств измерений и допущен к применению в Российской Федерации.
Гарантия на ультразвуковой дефектоскоп УСД-60: 36 месяцев.
Новый универсальный ультразвуковой дефектоскоп USD-60 позволяет воспользоваться всем богатством возможностей современной цифровой техники: выводить сигнал в виде А, B, C -сканов, подключать датчик пути для построения координатной развертки изделия, записывать большой объем данных, автоматически формировать отчеты и протоколы и выводить их на печать непосредственно с прибора. Дефектоскоп УСД-60 позволяет измерять толщину изделий с высокой точностью и коррекцией V-образности, проводить ручной, автоматизированный контактный и иммерсионный (специальная и-зона) контроль.
К новейшему дефектоскопу УСД-60 можно подключать многоканальные сканирующие системы (до 32-х каналов).
Ультразвуковой дефектоскоп УСД-60 зарегистрирован в Государственном реестре средств измерений и допущен к применению в Российской Федерации.
Меню и функции ультразвукового дефектоскопа УСД-60:
Структура меню дефектоскопа позволяет оператору изменить большое количество параметров работы и включает в себя:
Главное меню – Пункты меню используются для настройки наиболее часто изменяемых рабочих функций прибора перед контролем: для установки развертки, задержки, основных параметров зон контроля, параметров экрана и пр.
Подменю — встроено во все пункты главного меню, кроме пункта «ФУНКЦИИ». Позволяет оператору провести специфические регулировки – т.ч. изменения характеристик генератора, усилителя, частоты посылок импульсов, системы АСД и пр.
Отличительные особенности ультразвукового дефектоскопа УСД-60:
- Цветной TFT индикатор 640 x 480 точек с высокой динамикой сигнала
- Вес всего около 3 кг со встроенным LiOn аккумулятором
- Три независимых зоны контроля с индивидуальной логикой определения дефектов (одна из зон для иммерсионного контроля)
- Полоса частот от 500КГц до 15 МГц (-3 дБ) с выбираемыми узкополосными фильтрами
- Регулируемая от 20ГЦ до 2000 Гц частота посылок импульсов
- Регулируемое число полупериодов импульсов возбуждения и их регулируемая длительность
- ВРЧ до 60Дб с 32 точками и крутизной до 12 дБ/мкс и режим АРК с двумя дополнительными кривыми
- Не менее 6-7 часов работы от встроенных аккумуляторов (Сетевой блок питания для стационарного использования)
- Семь встроенных индуктивных контуров согласования для оптимальной работы с различными преобразователями, не имеющими согласующих элементов
- Режим «Огибающая» для сохранения огибающей пика сигнала на экране
- Три выбираемых степени электрического демпфирования: 50 Ом демпфер генератора, 50 Ом демпфер приемника или 25 Ом (только в совмещенном режиме)
- Автоматически расчет тригонометрических функций для определения глубины дефекта, расстояния по поверхности до него и расстояния по лучу
- Недектированный радиосигнал для слежения за изменениями фазы и высокоточного измерения толщины
- Минимальная развертка – 2,6 мкс для контроля тонких изделий
- Функция изменения шага для увеличения/уменьшения усиления и изменения значения большинства функций
- Запоминание 750 протоколов контроля с А-сканом (или В-сканом), измеренными значениями, именем протокола, датой и временем его сохранения и всеми параметрами настройки прибора на момент сохранения результатов
- Память на 100 настроек прибора с А-сканом
- CD диск с программным обеспечением для реализации всех широких возможностей дефектоскопа
- Расчет спектра сигнала
- Вывод сигнала в виде В-скана
Основные функции ультразвукового дефектоскопа УСД-60:
- Одновременное отображении амплитуды сигнала, координат дефекта и номера луча
- Отображение ультразвуковых сигналов в недектированном виде
- Высокая разрешающая способность. Измерение времени по «переходу через ноль», значительно увеличивающее точность измерения при УЗ контроле
- Б-скан для более удобной визуализации ультразвукового контроля
- Режим огибающей для надежной фиксации максимума сигнала
- Выделение цветом сигналов в разных зонах, сетки, меню, показаний и прочих элементов экрана.
- Сохранение и просмотр настроек и результатов на экране прибора
- Функция смена цвета фона, позволяющая комфортно работать даже при прямом солнечном свете
- Измерение спектра сигнала
- Функция ВРЧ по 32-м точкам с возможностью регулировки положения и усиления в каждой точке
- Функция АРК/АРД по 32-м точкам с возможностью автоматической оценки размеров не только в пределах экрана,но и во всем диапазоне усиления
Технические характеристики УСД-60:
| Развертка с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс | мин.: 0 — 2,67мкс макс.: 0 — 1000 мкс |
| Задержка | от 4 мкс до 1000мкс с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс |
| Максимальная длина контролируемого материала | до 6000 мм (эхо-режим) |
| Диапазон скоростей | 1000 — 9999 м/с |
| Задержка в призме | 0 — 100 мкс с шагом 0,01 / 0,1/ 1 и 10мкс |
| Демпфирование | 25 ом / 50 ом/ 1000 Ом |
| Входной импенданс | 50 ом / 600 ом |
| Зондирующий импульс | радиоимпульс, амплитудой 50 или 200 В, с изменяемой длительностью от 16 до 500 нс, с шагом 16 нс |
| Демпфер зондирующего импульса | регулируемый от 0 до 15 полупериодов с задежкой демпфирования от 0 до 7 полупериодов |
| Частота повторений ЗИ | регулируемая от 20 до 2000Гц с шагом 1/ 5/ 10 или 100Гц |
| Усилитель | широкополосный 0.4-20 МГц (-6 дБ) |
| Диапазон регулировки усиления | 100 дБ, с шагом 0.5, 1, 2 или 6 дБ |
| Временная Регулировка Чувствительности (ВРЧ) | диапазон до 70 дБ, 12 дб/мкс с построением кривой по 32 опорным точкам введенным вручную или от контрольных отражателей |
| Кривая Амплитуда-Расстояние (АРК) | построение по 32 точкам, регулируемая по высоте |
| Детектирование | положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), B-scan, C-скан |
| Отсечка | компенсированная, 0 — 90% высоты экрана |
| Зоны контроля | три независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов. Одна из зон (и-зона) предназначена для синхронизации от поверхностного сигнала при иммерсионном контроле |
| Автоматическая Сигнализация Дефектов (АСД) | световая для каждой зоны отдельно и звуковая, индивидуальная логика определения дефекта в зоне |
| Измерение временных интервалов | от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала |
| Измерение амплитуды | в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние |
| Дисплей | Цветной, TFT 640 х 480 точек 130 х 100 мм |
| А-сигнал | 480 x 300 точек в стандартном режиме |
| Память | 500 настроек с А-сигналом 5000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола) |
| Интерфейс | RS232 / Ethernet |
| Разъемы преобразователей | 2 СР50 или Лемо0 (по заказу) |
| Аккумулятор | LiOn 8 А/ч |
| Время работы | 7-8 часов от аккумуляторов |
| Внешнее питание | блок питания 220 В AC |
| Диапазон рабочих температур | от -20 C до +50 C |
Комплекты поставки УСД-60:
| Наименование | Кол-во |
| электронный блок УСД-60 со встроенным Li-ion аккумулятором | 1 |
| блок питания сетевой 18В / 220В | 1 |
| защитный чехол с блендой и креплением на корпусе оператора | 1 |
| кабель СР50-Lemo00 |
2
|
| Преобразователь ультразвуковой П111-2,5-К12 |
1
|
| Преобразователь ультразвуковой П111-5-К6 |
1
|
| Преобразователь ультразвуковой П121-2,5-40 |
1
|
| Преобразователь утразвуковой П121-5-65 |
1
|
| кабель 60-Ethernet-1m для связи с ПК | 1 |
| кабель 60-Ethernet-2m для связи с ПК | 1 |
| Ethernet Switch для УСД-60 | 1 |
| программное обеспечение на CD-диске | 1 |
| комплект документации (руководство пользователя, паспорт, методика поверки, сертификат метрологической поверки) | 1 |

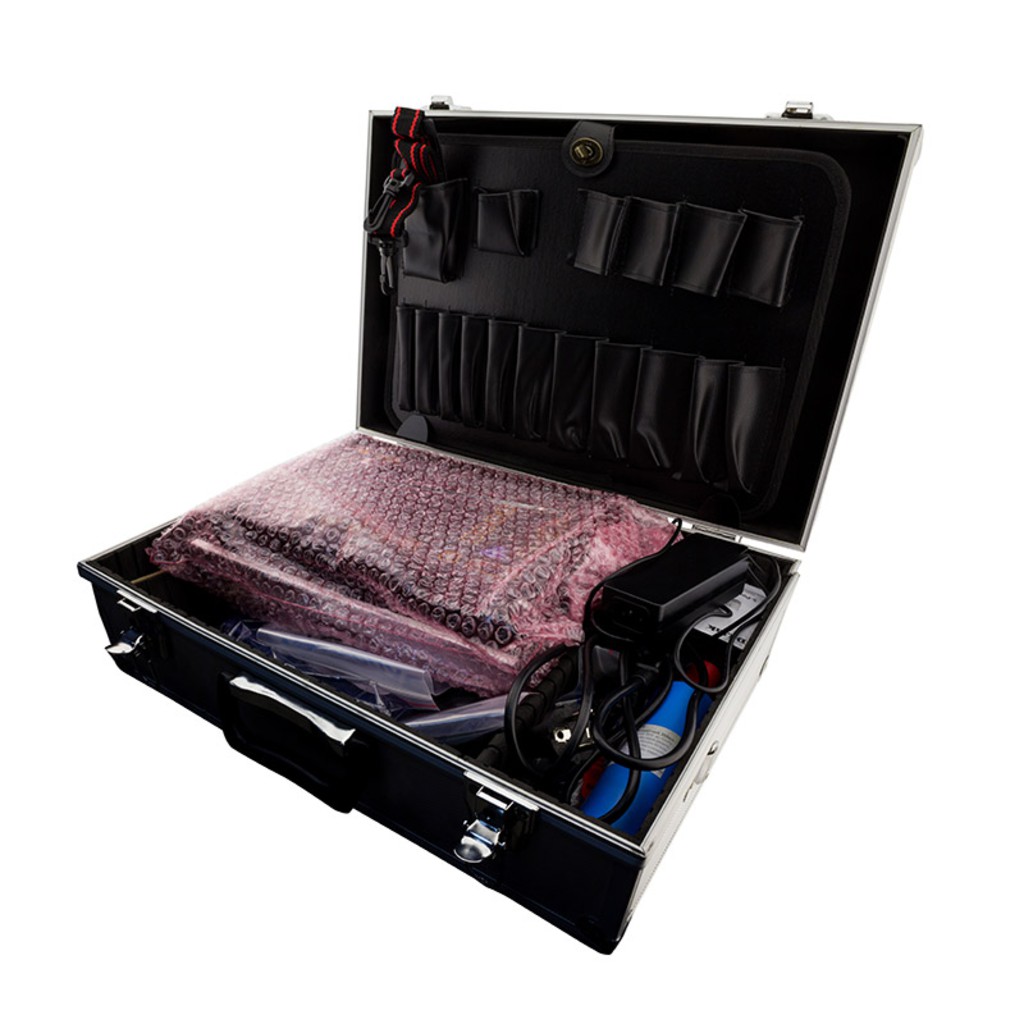

| кейс для переноски | 1 |
Дополнительные принадлежности для дефектоскопа УСД-60:
- Защитный чехол с поясным и шейным креплением,
- Аккумуляторный блок,
- Ультразвуковые преобразователи для различных применений,
- Стандартные образцы,
- Сканирующие устройства,
- Многоканальные коммутаторы.
Компания АналитПромПрибор поставляет УСД-60 по всей России: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Байкальск, Балаково, Балтийск, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Железногорск, Звенигород, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мичуринск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Новый Оскол, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города.
Цена УСД-60 соответствует цене производителя. Для того чтобы купить УСД-60 , необходимо в произвольной форме прислать заявку на электронную почту info@analytprom.ru или позвонить нам по телефонам, указанных в контактах.
