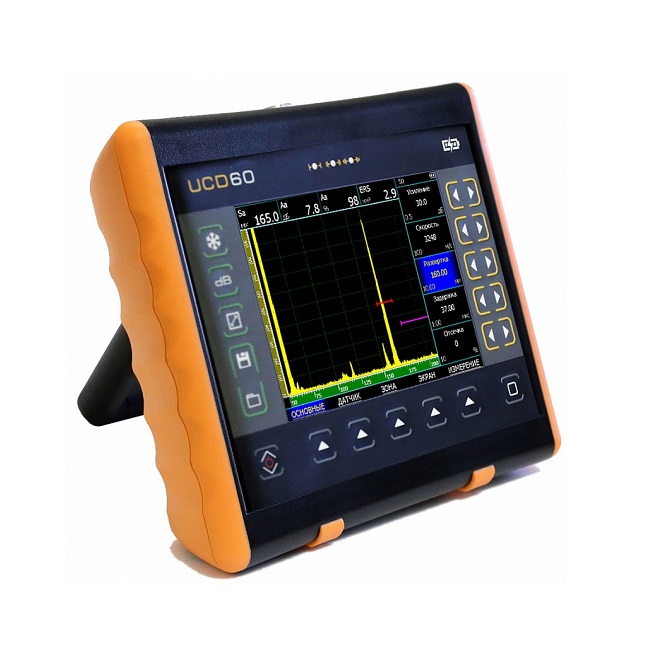

Ультразвуковой дефектоскоп УСД-60 NEW
Загрузка...Легендарный ультразвуковой дефектоскоп УСД-60 теперь в новом эргономичном корпусе и с возможностью последующего обновления до версии дефектоскопа на фазированных решетках УСД-60ФР.
После глубокой модернизации прибор представляет собой новую универсальную платформу, позволяющую пользователю наращивать возможности прибора по мере необходимости.
В базовой версии дефектоскоп УСД-60 поставляется как суперсовременный классический ручной дефектоскоп со всем разнообразием возможностей, присущих лучшим представителям класса.
Дефектоскоп снабжен мощным регулируемым генератором и малошумящим широкополосным приемником последнего поколения с набором узколополосных фильтров для повышения соотношения сигнал/шум. База данных преобразователей позволяет в одно нажатие загружать из памяти все их параметры, включая АРД-диаграммы. Богатый функционал, включающий функции ВРЧ и АРК, различные степени демпфирования сигнала, огибающую сигнала и функцию усреднения нескольких эхо-сигналов, а также две независимые зоны контроля с индивидуальной логикой определения дефекта, позволяет реализовывать любые современные методики контроля.
Функция автоматической калибровки призмы преобразователя на стандартных образцах СО-3 и V-2, автоматическая калибровка реальной скорости в материале объекта контроля, автоматическая калибровка зоны контроля по прямому и однократному лучу, встроенный помощник расчета геометрии при контроле сварных соединений — позволяют сделать процедуру настройки легкой и понятной.
Вход для двухканального оптического энкодера обеспечивает построение B-скана c координатной разверткой изделия, а также С- и D- сканов в специальных версиях.

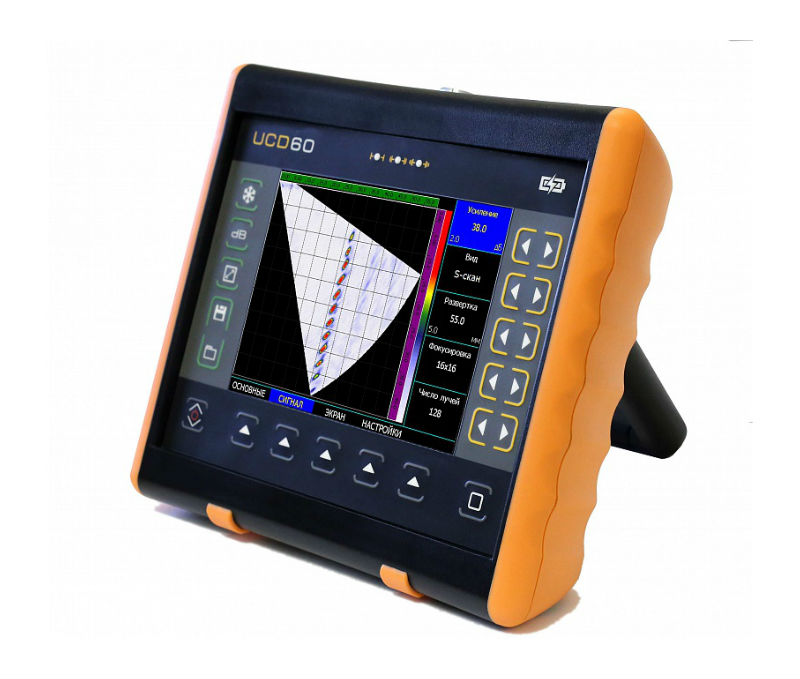

Масштабируемая программная структура новой версии дефектоскопа позволяет пользователю самостоятельно в дальнейшем наращивать возможности прибора по мере необходимости работы с TOFD сканерами, 16-и канальными фазированными решетками, многоэлементными сканерами.
Высокоточная толщинометрия и использование активных электромагнитно-акустических (ЭМА) преобразователей позволяет проводить толщинометрию стенки изделия под слоями непроводящих покрытий любой структуры и без зачистки ржавчины.
Прибор имеет специально разработанный ударопрочный корпус с классом защиты IP65. Уникальный морозостойкий современный экран с цветной TFT матрицей 640х480, великолепным быстродействием и широким углом обзора — это наилучший выбор для проведения работ в полевых условиях на ярком солнце, а также при отрицательных температурах.
Сертификат Госстандарта России RU.C.27.003.A №59426, зарегистрирован в Государственном реестре средств измерений под №34808-15 и допущен к применению в Российской Федерации.
Дефектоскоп сочетает в себе последние достижения аналоговой и цифровой техники, удобство и простоту пользования, эргономичность конструкции и высокую надежность.
Основные отличия УСД-60:
- Универсальный классический дефектоскоп с возможностью обновления до версии с фазированными решетками и TOFD
- Запись сигналов по 1 или 2х координатному датчику оборотов
- Функции ВРЧ, АРК и АРД
- Работа с ЭМА преобразователями
- Конструктор геометрии сварного шва
- Интерфейс: USB
- Обновление прошивки по USB
- Питание: Li-ion аккумулятор или внешний блок питания
- до 10 часов работы от аккумулятора
Особенности УСД-60:
- Реальный недетектированный радиосигнал в дополнению к классическим видам: полному детектору, положительному и отрицательному детектированию позволяет решать различные задачи требующие высокой разрешающей способности
- Библиотека преобразователей позволяет мгновенно загрузить из памяти все необходимые настройки ПЭП, включая ВРЧ и АРК данные и АРД-диаграммы.
- Автоматическая калибровка призмы преобразователя по образцам СО-3 и V-2
- Автоматическая калибровка развертки и стробов при контроле сварных соединений
-
Помощник контроля сварных соединений с построением хода лучей с учетом толщины контролируемого материала и геометрии сварного шва.
- Полноэкранный режим работы
- Режим огибающей сигнала
- Функции Временной Регулировки Чувствительности (ВРЧ) и АРК
- Встроенные АРД диаграммы
| Технические характеристики дефектоскопа в режиме ФАР |
- Развертка
- мин.: 0 — 11,9 мм
макс.: 0 — 5950 мм (сталь)
с шагом 0.01, 0.1, 1, 10 и 100 - Задержка
- от -4 мкс до 1000 мкс
с шагом 0.01, 0.1, 1, 10 и 100 мкс - Максимальная длина контролируемого материала (сталь)
- до 3000 мм (эхо-режим), 6000 мм (теневой режим)
- Диапазон скоростей
- 1000 — 10 000 м/с
- с шагом 1, 10 и 100 м/с
- Задержка в призме
- 0 — 100 мкс
с шагом 0.01, 0.1, 1 мкс - Демпфирование
- 25 ом / 50 ом/ 1000 Ом
- Входной импенданс
- 50 ом / 600 ом
- Зондирующий импульс
- радиоимпульс, амплитудой 50 В, с регулируемым числом периодов (0,5-5),
и изменяемой частотой радиоимпульса - Частота повторений ЗИ
- от 50 до 500Гц с шагом 1, 5, 10 и 100 Гц
- Усилитель
- широкополосный: 0.5-20 МГц (-6 дБ)
- Диапазон регулировки усиления
- 100 дБ, с шагом 0.1, 0.5, 1, 2, 6 или 10 дБ
- Дополнительная клавиша +dB
- программируемая
- Временная Регулировка Чувствительности (ВРЧ)
- диапазон до 70 дБ, 12 дб/мкс
с построением кривой по 20 опорным точкам
введенным вручную или от контрольных отражателей - Кривая Амплитуда-Расстояние (АРК)
- построение по 20 точкам, регулируемая по высоте
- Функция АРД
- построение по 20 точкам, регулируемая по высоте
с автоматической привязкой к усилению и двумя дополнительными кривыми - Детектирование
- положительная или отрицательная полуволна,
полное, радиосигнал (во всем диапазоне развертки) - Отсечка
- компенсированная, 0 — 80% высоты экрана
- Зоны контроля
- две независимых зоны, начало и ширина
изменяются во всем диапазоне развертки,
уровни порогов задаются от 0 до 95%
высоты экрана при детектировании и
от -95% до +95% при радиосигнале с шагом
1%, индивидуальная логика определения дефектов. - Автоматическая Сигнализация Дефектов (АСД)
- световая для каждой зоны отдельно и звуковая
- Измерение временных интервалов
- от 0 до первого сигнала в зоне или между
сигналами в зонах, по фронту, по максимуму
сигнала или по переходу через «0» - Измерение амплитуды
- в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
в дБ относительно кривой амплитуда-расстояние (АРК) - Сравнение амплитуд по AWS D1.1
- Дисплей
- Цветной высококонтрастный, TFT 640 х 480 точек,
(130 х 100 мм). Специальная функция для работы на ярком солнечном свете - А-сигнал
- 480 x 300 точек в стандартном режиме
640х480 в полноэкранном режиме - Память
- 200 настроек с А-сигналом
1000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола) - Интерфейс
- USB
- Разъемы преобразователей
- 2 Lemo00
- Аккумулятор
- Li-ion 10.8В, 5000 mА/ч
- Время работы
- не менее 10 часов работы от встроенного аккумулятора
- Внешнее питание
- блок питания 220В AC
- Напряжение питания
- 15В / 2,5А DC
- Диапазон рабочих температур
- от -30 C до +55 C
- Размер (В x Ш x Д)
- 200 мм x 225 мм x 80 мм
- Масса
- 1,4 кг с аккумуляторами
Состав комплекта :
| Наименование | Кол-во |
| электронный блок УСД-60 со встроенным Li-ion аккумулятором | 1 |
| предустановленное ПО — «Классический УЗ дефектоскоп» | 1 |
| блок питания сетевой 15В / 220В | 1 |
| защитный чехол с блендой и креплением на корпусе оператора | 1 |
| кабель Lemo00-Lemo00 1,5м | 2 |
| Преобразователь ультразвуковой П111-2,5-К12 | 1 |
| Преобразователь ультразвуковой П111-5-К6 | 1 |
| Преобразователь ультразвуковой П121-2,5-40 | 1 |
| Преобразователь утразвуковой П121-5-65 | 1 |
| Кабель USB для связи с ПК | 1 |
| Программное обеспечение на CD-диске | 1 |
| Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки) | 1 |
| Кейс для переноски | 1 |
