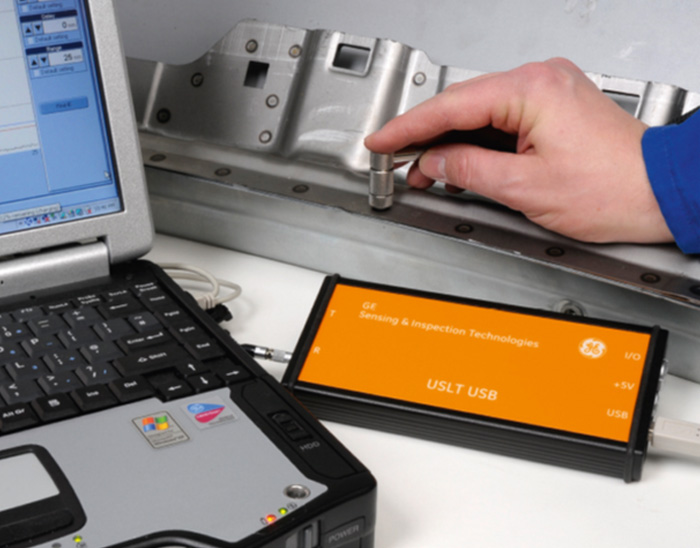

Ультразвуковой дефектоскоп USLT 2000
Ультразвуковой дефектоскоп USLT 2000 на базе стандартного компактного компьютера (ноутбука), бытового или промышленного исполнения, для решения общих задач дефектоскопии, в частности при повышенных...
Загрузка...по запросу
по запросу
Ультразвуковой дефектоскоп USLT 2000 на базе стандартного компактного компьютера (ноутбука), бытового или промышленного исполнения, для решения общих задач дефектоскопии, в частности при повышенных требованиях к качеству контроля и документирования.
Модификации дефектоскопа USLT 2000:
- Ультразвуковой дефектоскоп USLT 2000SP3 — на базе промышленного ПК типа «лэптоп» предназначен для лабораторного применения.
- Ультразвуковой дефектоскоп USLT 2000IP3 — на базе промышленного ПК типа «лэптоп» с чувствительным экраном дисплея для применения на производственных линиях.
- Ультразвуковой дефектоскоп USLT 2000DP3 — на базе промышленного настольного ПК (Siemens Rack PC) для применения на производственных линиях.

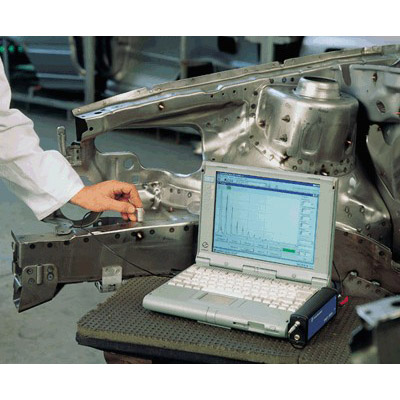

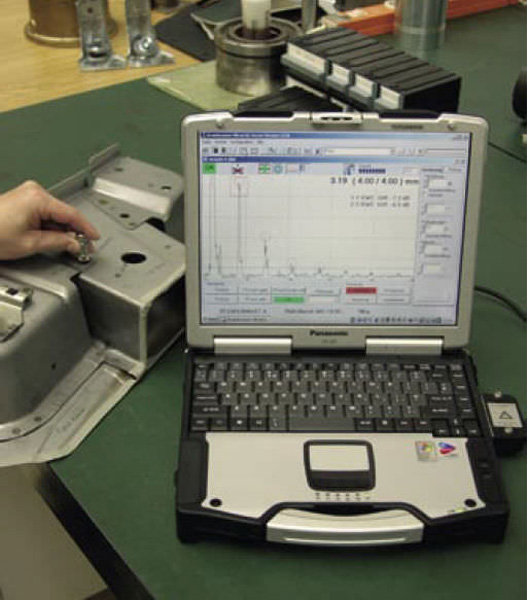

- Ультразвуковой дефектоскоп USLT 2000B — для контроля качества точечной сварки.
Характеристики USLT 2000:
- Высокая точность измерения и широкий диапазон рабочих частот.
- разрешающая способность, сопоставимая с аналоговыми приборами и высокая частота смены изображения.
- Многообразие возможностей при воспроизведении изображения сигналов.
- Универсальность в методах оценки результатов в соответствии с национальными или международными правилами контроля: АРД-кривые, временная регулировка чувствительности, АРК.
- Оболочка управления под WINDOWS и использование всех возможностей WINDOWS.
- Запоминание и воспроизведение параметров настройки и результатов контроля в банке данных.
- Отношение «пользователь — центральный пункт» через стандартные интерфейсы для специализированной обработки данных.
- Комплектация специальной программой и специальными преобразователями для контроля качества точечной сварки.
Технические данные (ультразвуковой дефектоскоп USLT 2000):
| Частотный диапазон: | 0,5 — 20 МГц, 2 узкополосных диапазона, широкополосный и высококчастотный диапазоны |
| Диапазон калибровки по глубине: | мин.: 0 — 2,5 мм, макс.: 0 — 10 000 мм (при С=5920 м/с) |
| Скорость звука: | 1000 — 15000 м/с |
| Смещение по горизонтали: | — 10 — 1000 мм |
| Регулировка усиления: | 0 — 110 дБ, ступенями 0,5/1/2/6/24 дБ |
| Частота следования импульсов: | макс. 1000 Гц, зависит от диапазона развертки и зоны действия АСД, плавная регулировка; |
| Форма представления сигналов: | двух- или однополупериодное детектирование по положительной или отрицательной полуволне;ВЧ-представление (до 150 мм по стали) |
| Отсечка: | 0 — 90% высоты экрана |
| Измерение расстояний: | для каждого стробирующего импульса по фронту или максимуму сигнала, по переходу через «0» для двух ВЧ-сигналов |
| ВРЧ: | до 16 опорных точек, динамический диапазон 40 дБ, крутизна 6 дБ/мкс, работа с АРК, ВРЧ |
| Запоминание изображения на экране: | статическое, динамическое, усреднение по 2 — 32 сигналам |
| Размер изображения (полного): | 199 мм х 123 мм (стандартный ПК); 186 мм х 115 мм (промышленный ПК) |
| Запоминание данных: | в банке данных Access на жестком диске |
| Выходы: | документирование через стандартные выходы в ПК Notebook |
| Размеры: | 63 х 300 х 230 мм (стандартный Notebook); 70 х 255 х 310 мм (промышленный Notebook) |
| Масса (в комплекте): | 3,8 кг (стандартный Notebook); 5,7 кг (промышленный Notebook) |
