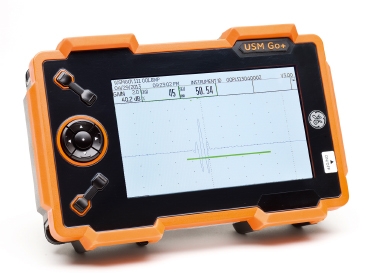

Ультразвуковой дефектоскоп USM-Go+

Ультразвуковой дефектоскоп USM-Go+

Обзор модельного ряда USM GO+

USM Go+ Basic (базовая модель)

• Выявление дефектов при лучших эргономических показателях
• Новый ультракомпактный корпус позволяет управлять прибором одной рукой
• Масса дефектоскопа менее 1 кг
• Дефектоскоп оснащен современной электроникой, имеет большой дисплей
• Панель дефектоскопа полостью симметрична, подходит для управления как правой, так и левой рукой
• Корпус защищен резиновым чехлом и устойчив к ударам и вибрации, что позволяет работать даже в экстремальных условиях

USM Go+ DAC (модель с кривой амплитуда-расстояние)

• Все преимущества модели Basic + дополнительные преимущества
• АРК для измерения согласно международным нормам EN 1713, ASME, JIS
• Контроль сварных соединений
• Коррекция АСД и кривых амплитуда-расстояние
• Функция Color Leg
• Множественная АРК с регулировкой смещения кривых
• ВРЧ, 120 дБ/с для материалов с высоким затуханием звука

USM Go+ Advanced (модель с расширенными функциями)

• Все преимущества описанных моделей + дополнительные преимущества
• АРД-шкала для определения размера дефекта в поковках и сварных швах по EN 1712
• Регулируемая ЧСИ позволяет применять дефектоскоп USM GO+ для контроля поковок на наличие включений и пор, исключая шумовые сигналы (низкая ЧСИ), а также легко контролировать сварные швы при требованиях высокой ЧСИ и быстрого сканирования для оптимизации циклов контроля.

Преимущества дефектоскопа USM GO+

Эргономика

• Минимальный размер корпуса позволяет работать в труднодоступных зонах
• Оптимальный размер дисплея способствует удобству считывания показаний и дифференциации эхо-сигналов.
• С прибором можно безопасно работать одной рукой
• Малый вес дефектоскопа (845 гр) облегчает работу
• Встроенный штатив позволяет установить дефектоскоп на поверхности
• Дефектоскоп можно использовать с обычными фото- и промышленными треногами
• Регулировать основные параметры можно при помощи джойстика одним большим пальцем
• С дефектоскопом удобно работать как правой, так и левой рукой

Производительность

• Простота работы обеспечивается патентованной системой навигации GUI
• Интуитивный интерфейс, не нужно обращаться к руководству по эксплуатации за нахождением описания той или иной функции
• Джойстик позволяет управлять дефектоскопом одной рукой, а также обеспечивает быструю и точную настройку параметров
• Функции AutoCal, Auto 80, «синхронизация стробов» позволяют максимально оптимизировать работу

Прочность корпуса

• Части корпуса, подверженные значительному износу, прорезинены
• Дефектоскоп прошел иммерсионное испытание по IP 67, пыле – брызгонепроницаемость по IP 67/IEC 529
• Ударопрочность корпуса (514.5 процедура II, 516,5 процедура IV)
• Вибрационный тест (Mil-Std-810F, 514.5 – 5 процедура I, приложение С)

Устройства ввода/вывода

• Легкая загрузка протоколов и настроек
• USB разъем
• SD-карта: стандартная до 2 Гб
• Генерация протоколов в формате JPG и BMP
• Встроенная память позволяет сохранять результаты измерений в линейных и табличных файлах
• ПО дефектоскопа можно обновлять по необходимости

Обнаружение дефектов

• Уникальная патентованная функция Phantom echo indicator (распознавание шумовых сигналов)

Применение:

• Контроль сварных швов и основного металла
• Контроль поковок
• Контроль ж/д рельсов
• Контроль композитных материалов
