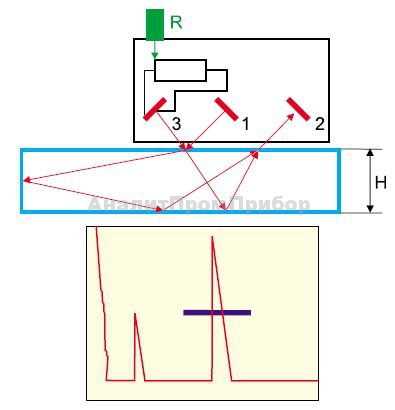

Раздельно — совмещенный наклонный ультразвуковой преобразователь СП5-75КУS предназначен для проведения контроля качества стыковых сварных соединений труб, сосудов и металлоконструкций с толщиной стенки 2,5…12 мм. Преобразователь реализует схему «спаренный тандем». Рабочая частота преобразователя – 5 МГц, угол ввода – 73…75 градусов. Схема спаренных преобразователей обеспечивает высокую помехоустойчивость по отношению к провисам и обладает повышенной чувствительностью к обнаружению плоскостных дефектов (трещин, непроваров). Преобразователи этого типа позволяют следить за уровнем акустического контакта и чувствительностью, т.к. формируют дополнительный эхо — импульс акустического контакта, который виден на экране дефектоскопа.
Наличие импульса акустического контакта позволяет проводить контроль по покрашенной поверхности. При проведении контроля сканирование проводится преобразователем только вдоль сварного шва.
Преобразователи изготавливаются с износостойкой рабочей поверхностью. Наличие износостойкого слоя увеличивает срок службы в 5…10 раз. Преобразователь модели СП5 – 75KУS применим для контроля изделий диаметром от 57 мм до плоскости. Преобразователь может быть выполнен в специализированном исполнении – с магнитным удержанием на контролируемом изделии (СП5 – 75KУS МУ). Методика применения согласована с Ростехнадзором РФ. Имеются положительные отзывы от предприятий, диплом международной выставки, патент.
Технические характеристики СП5-75КУS
Условное обозначение | Контролируемые диаметры, мм | Контролируемые толщины, мм | Размеры корпуса (ДхШхВ), мм |
СП5 — 75КУS | от 57 до плоскости | 2,5…12 | 44х20х35 |
СП5 — 75КУS МУ | от 57 до плоскости | 2,5…12 | 44х28х35 |
