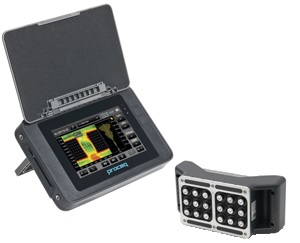

Ультразвуковой прибор Pundit PL-200PE
Загрузка...
Ультразвуковой прибор Pundit PL-200PE — это лучший в своем классе прибор для измерения скорости ультразвукового импульса (UPV) для оценки качества бетона и других материалов, таких как камень, дерево и керамика.
Имеет широкий диапазон режимов измерения и функций для работы на объекте: оценка однородности бетона c помощью А-скана и строчной развертки, измерение прочности на сжатие бетона, поверхностное прозвучивание и измерение глубины трещины, выходящей на поверхность.
Интелектуальное ПО поддерживает доступ к настройкам прямо на экране измерений в реальном времени. Высокая разрешающая способность и самое четкое изображение из доступных на рынке позволяют максимально анализировать формы сигнала.
Особенности:
- Линейная развертка для оценки однородности бетона
- Масштабирование и прокрутка для точной проверки А-скана
- Хранение и просмотр форм сигнала непосредственно в приборе
- Доступ к настройкам прямо на экране измерений
- Двойной курсор для ручного анализа А-скана
- Отдельный курсор для измерения амплитуды сигнала
- Улучшенное измерение поверхностной скорости
- Автоматическое и ручное переключение, а также регулируемый пользователем порог отключения
- Частота обновления А-скана до 25 Гц
- Доступно расширение с помощью преобразователя эхоимпульса Pundit
Различия в применении Pundit PL-200PE от Pundit PL-200:
| Pundit PL-200 | Pundit PL-200PE |
| Посредством передачи: доступ с двух сторон | Эхоимпульс: доступ с одной стороны |
 |
 |
| Оценка качества бетона | |
| Скорость ультразвукового импульса | |
| Однородность | |
| Прочность на сжатие и SONREB (комбинированный метод) | Толщина плиты при одностороннем доступе |
| Определение глубины трещины | Обнаружение и определение местоположения пор, труб, трещин (параллельно поверхности) и внутренних пустот |
| Модуль упругости | |
| Режимы сканирования | |
| A-скан Линейная развертка Запись данных Зональное сканирование |
A-скан B-скан Зональное сканирование |
Ультразвуковой прибор Pundit PL-200PE характеристики:
| Диапазон | 0.1 – 7930 мкс | |
| Разрешающая способность | 0.1 мкс (< 793 мкс), 1 мкс(> 793 мкс) | |
| Дисплей | 7” цветной дисплей 800×480 пикселей | |
| Напряжение импульса UPV | 100 – 450 В | |
| Напряжение импульса UPE | 100 – 400 В | |
| Ширина диапазона | 20 – 500 кГц | |
| Усиление приемника | 1x – 10’000x (0 – 80 дБ) [11 этапов] | |
| Память | внутренняя флеш-память 8 Гб | |
| Региональные настройки | поддерживаются метрические и имперские единицы измерения | |
| Батарея | литиево-полимерная, 3,6 В; 14,0 Ач | |
| Время работы | >8 ч (в стандартном режиме работы) | |
| Рабочая температура | 0°C…30°C (зарядка, работа приборов) / 0°C…40°C (зарядка, прибор выключен) / -10°C…50°C (без зарядки) | |
| Влажность | < 95 % отн. вл., без конденсации | |
| IP классификация | IP54 | |
Ультразвуковой прибор Pundit PL-200PE датчики:
 |
Преобразователь эхоимпульса 50 кГц Преобразователь эхоимпульса — преобразователь волны сдвига, спроектированный для одноручного и двуручного управления. Он особенно подходит для измерений при одностороннем доступе. |
|
 |
Стандартные преобразователи 54 кГц Новый дизайн и улучшенное исполнение для увеличения диапазона и повышения стабильности работы. |
|
 |
Преобразователи 150 кГц Данный вид преобразователей имеет большее разрешение, но при этом меньший диапазон. Предназначены только для материалов с мелкозернистой структурой. |
|
 |
Преобразователи 250 кГц Данный вид преобразователей имеет большее разрешение, но при этом меньший диапазон. Предназначены только для материалов с мелкозернистой структурой. |
|
 |
Экспоненциальные преобразователи 54 кГц Предназначены для работы на грубых поверхностях без применения контактной жидкости. При использовании в сочетании с Pundit Lab+ внешний усилитель не требуется. |
|
 |
Преобразователи 500 кГц Предназначены только для материалов с мелкозернистой структурой, таких как камень и керамика. |
|
 |
Преобразователи поперечных волн 250 кГц Предназначены для совместной работы со стандартными преобразователями (прямыми) для измерения модуля Юнга тестируемого материала. |
|
 |
Держатель для преобразователей Особенно подходит для сложных измерений, таких как скорость прохождения поверхностной волны или глубина поверхностной трещины. |
