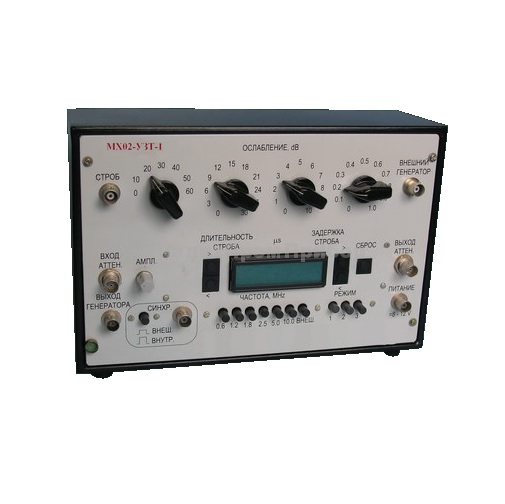

Ультразвуковой тестер МХ02-УЗТ-1
Загрузка...Ультразвуковой тестер МХ02-УЗТ-1 предназначен для измерения основных параметров ультразвуковых дефектоскопов (типа УД2-70, УД-11ПУ, УД2-12, ПОИСК-10, РДМ и других типов отечественного и зарубежного производства) при регулировке, ремонте и поверке в соответствии с ГОСТ 23667 «Контроль неразрушающий. Дефектоскопы ультразвуковые. Методы измерения основных параметров».
Тестер состоит из импульсного генератора фиксированных частот, устройства задержки радиоимпульса, генератора импульсов синхронизации и аттенюатора, что позволяет упростить схему измерений и значительно удешевить стоимость оборудования, необходимого для организации поверки (например, из поверочной схемы дефектоскопа УД2-12 исключаются селектор СЕ — 33, магазин затухания МЗ-50-2, генераторы Г5-54 и Г4-102, а также фильтры RLC).
Устройство обеспечивает:
Ультразвуковой тестер формирует и воспроизводит испытательные сигналы с нормируемыми электрическими характеристиками, позволяющие совместно с другими средствами измерений измерять следующие параметры электронных блоков дефектоскопов:
- максимальная чувствительность приемника;
- нелинейность амплитудной характеристики;
- погрешность измерения отношений амплитуд сигналов на входе приемника;
- глубина, задержка и длительность ВРЧ;
- погрешность глубиномерного устройства;
- погрешность настройки порогового индикатора;
- уровень отсечки помех;
- диапазон скоростей ультразвука.
МХ02-УЗТ-1:
| Рабочие частоты внутреннего генератора | 0,625; 1,25; 1,8; 2,5; 5,0; 10,0 МГц |
| Диапазон частот, воспроизводимых от внешнего генератора | от 0,2 до 15,0 МГц |
| Амплитуда выходного сигнала | 2 В |
| Длительность фиксированных радиоимпульсов | от 3 до 5 периодов установленной частоты |
| Длительность регулируемых радиоимпульсов | от 0,5 до 80 мкс |
| Диапазон задержки радиоимпульсов | от 2 до 2000 мкс |
| Диапазон ослабления аттенюатора | от 0 до 101 дБ |
| Дискретность отсчета аттенюатора | 0,1 дБ |
| Погрешность ослабления аттенюатора | ± (0,1 + 0,0075 N) дБ |
| Входное и выходное сопротивление аттенюатора | 50 Ом |
| Электрическое питание | сеть переменного тока 220 В 50 Гц |
| Диапазон рабочих температур | от – 10 до + 35 °С |
| Габаритные размеры | не более 320x180x110 мм |
| Масса | не более 4 кг |
Комплект поставки МХ02-УЗТ-1:
| Электронный блок | 1 шт. |
| Блок питания сетевой | 1 шт. |
| Нагрузка согласующая | 1 шт. |
| Тройник в/ч | 1 шт. |
| Кабель соединительный в/ч | 3 шт. |
| Перемычка в/ч | 1 шт. |
| Чемодан укладочный | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
