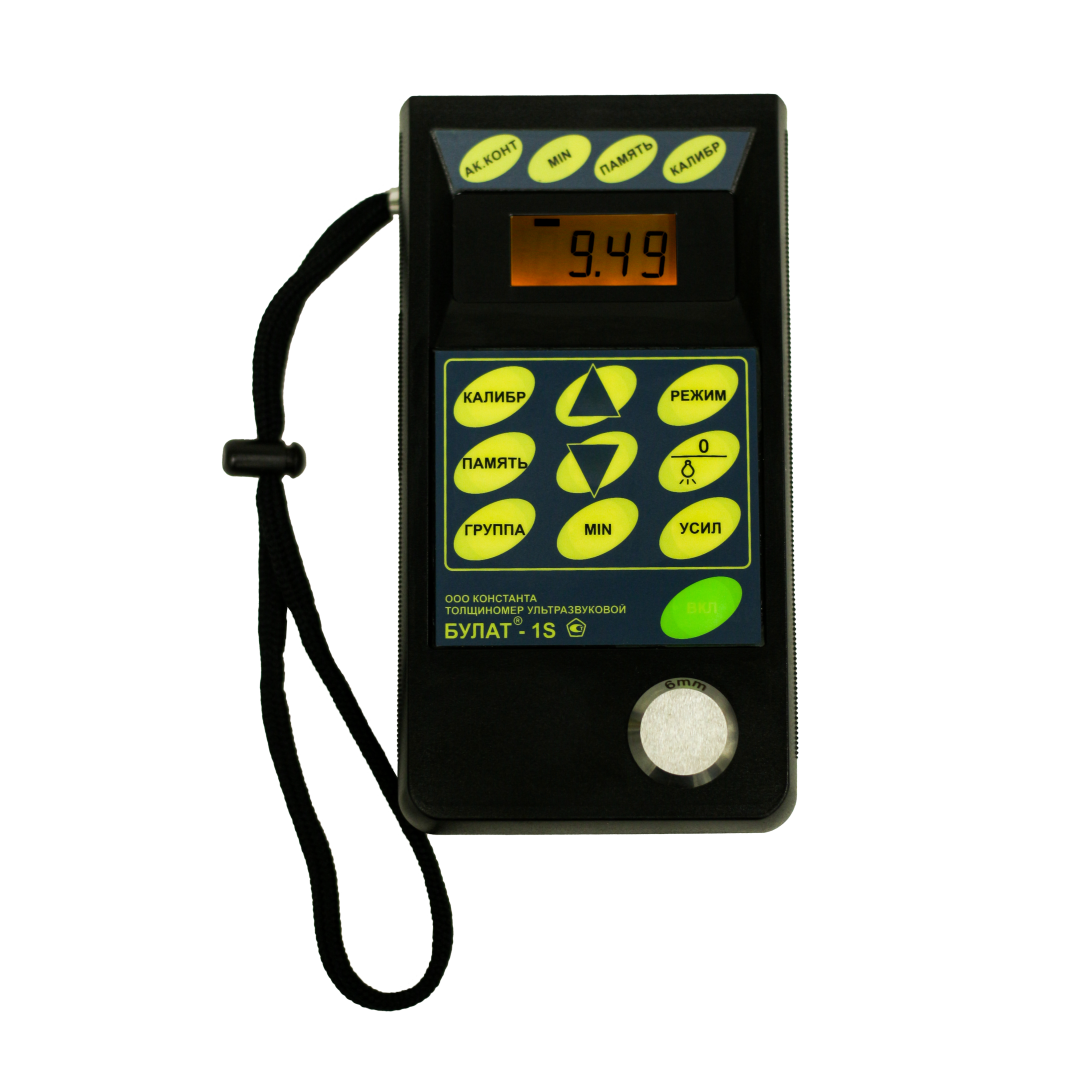

Ультразвуковой толщиномер Булат 1S
Загрузка...
Толщиномер булат 1s. Назначение.
Необходимость в измерении толщины металлических и неметаллических изделий возникает во многих сферах промышленного производства, в строительстве, на транспорте, в машиностроении и так далее. Оптимальным по достоверности получаемых результатов, простоте использования и цене является булат 1s с поверкой. Изготовителем данного толщиномера является ЗАО Константа, в ассортименте продукции которой представлены и другие модели приборов для неразрушающего контроля.
Ультразвуковой толщиномер булат 1s совместим с преобразователями двух видов:
- раздельно-совмещенными типа П112;
- комбинированными серии ТМК112.
Это позволяет с их помощью решать широкий спектр разноплановых задач:
- измерять толщину металлических и неметаллических изделий – различных емкостей, труб, листов, мостовых, транспортных конструкций;
- работать с сильно корродированными поверхностями, имеющими накипь, гранулированными;
- контролировать изделия при одностороннем доступе, имеющие лакокрасочное покрытие;
- при комплектации преобразователем с длинным кабелем булат 1s может использоваться для проведения исследований, технического обслуживания объектов, находящихся под водой.
Прибор может эксплуатироваться в широком температурном диапазоне от -20ºС – +50°С (для преобразователей -40 – +50°С) при относительной влажности 95%. Он обладает высокой степенью защиты от воздействия пыли, влаги и принадлежит у классу IР41.
Отличительные особенности
Технические характеристики, которыми снабдил ультразвуковой толщиномер булат 1s производитель зао константа позволяют ему генерировать ультразвуковые колебания со скоростью распространения 1000-9000 м/с. В качестве источников питания прибора используются аккумуляторы или сухие батареи АА, с напряжением 1,2В или 1,5В соответственно. Этого достаточно для непрерывной работы толщиномера в течение 180 ч без подсветки или 80 с включенной подсветкой дисплея. При снижении напряжения ниже порогового значения (2,3 В) прибор выдает предупредительный сигнал.
Среди отличительных особенностей толщиномера булат 1s:
- возможность авторегулировки усиления, селектирование сигналов;
- подсветка экрана дисплея при работе в условиях низкой освещенности;
- автоматическое определение установленного преобразователя;
- высокая стабильность показаний, отсутствие временного и температурного дрейфа.
Встроенная энергонезависимая память большого объема способна хранить разбитые на группы блоки результаты 1999 замеров. Оператор имеет возможность для их просмотра непосредственно на экране прибора или передачи на внешнее устройство, персональный компьютер через канал RS-232 .
Входящее в комплект толщиномера программное обеспечение включает программу Constanta-Data, которая предназначена для выполнения статистического анализа информации, составления отчетов, другой необходимой документации и распечатки ее на бумажные носители.
Экономия заряда осуществляется функцией автоматического отключения. Время простоя пользователь задает самостоятельно, от 1 до 15 мин. Выполненные оператором индивидуальные настройки для преобразователей, параметры юстировки конкретного материала заносятся в память и сохраняются после отключения прибора для последующего использования.
После включения, прибор будет готов к работе уже через 0,5 мин. Это время необходимо для прогрева оборудования. На проведение одного замера, после установления акустического контакта между преобразователем и поверхностью исследуемого объекта, достаточно 0,5 сек.
Межповерочный интервал толщиномера составляет 12 месяцев.
Толщиномер используется для измерения толщины изделий из металлических и неметаллических мате-риалов (листов, емкостей, труб, трубопроводов, мостовых, корпусных, транспортных и других конструкций, в том числе сильно корродированных, изъеденных, с накипью, гранулированных и так да-лее) в процессе эксплуатации для определения их коррозионного состояния или после изготовления на энергетических, трубопрокатных, машиностроительных, судостроительных, транспортных или других предприятиях.
Особенности:
- автоматическое регулирование усиления и селектирование сигналов;
- отсутствие органов регулировки и настройки;
- подсветка индикатора при работе в затененных условиях;
- возможность измерения толщины изделий под защитными покрытиями;
- автоматическое определение типа преобразователя;
- отсутствие температурного и временного дрейфа показаний;
- возможность запоминания и просмотра результатов измерений, передачи их в IBM PC и статистической обработки с использованием прилагаемой программы Constanta-Data;
- возможность запоминания настроек на конкретные детали и материалы;
- возможность фиксации минимального показания за время акустического контакта;
- компенсация нелинейности преобразователей;
- время непрерывной работы до 150 ч (без подсветки).
Ультразвуковой толщиномер Булат 1S характеристики:
| Диапазон контролируемых толщин (по стали)* Т, мм | |
| с раздельно-совмещенными преобразователями | 0,4–300 |
| с преобразователями ТМК (под защитными покрытиями) | 0,5–75 |
| с совмещенными преобразователями | 6–600 |
| Скорость распространения ультразвука, м/с | 1000–9999 |
| Дискретность измерений, мм | 0,1; 0,01 |
| Основная погрешность измерения по диапазонам Т, мм | |
| Т=0,4–10 | ±(0,005Т+0,02) |
| Т=10–300 | ±(0,005Т+0,05) |
| Габаритные размеры, мм | 150×80×30 |
| Питание: батарея или аккумулятор тип АА, 2 шт., В | 1,2 |
| Степень пылевлагозащиты | IP41 |
| Число ячеек памяти результатов | до 2000 с возможностью разбивки на 99 групп |
| Диапазон рабочих температур для прибора (базовый) | –20…+50 °C (–30…+50 °С — по заказу) |
| Время непрерывной работы (без подсветки) | 150 часов |
| Масса прибора, г | 220 |
* Зависит от характеристик контролируемого материала и типа преобразователя.

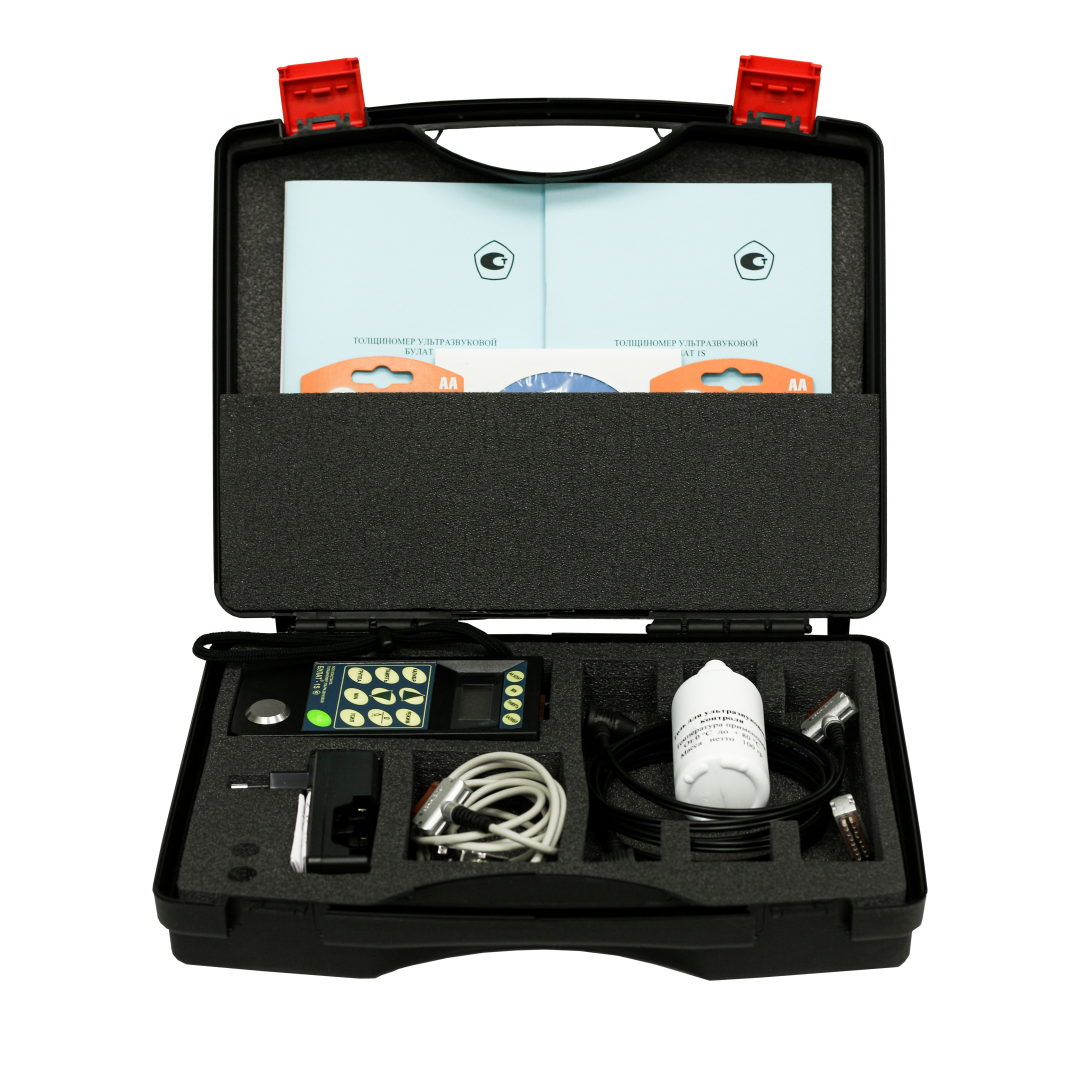

Ультразвуковой толщиномер Булат 1S комплект поставки:
- блок обработки информации с двумя преобразователями (дополнительные преобразователи по заказу);
- два комплекта аккумуляторов АА 2×1,2 В;
- зарядное устройство;
- руководство по эксплуатации;
- методика поверки;
- диск с программой связи с IBM PC и обработки измерительной информации Constanta-Data;
- кабель связи с компьютером;
- футляр.
Преобразователи к толщиномерам серии «Булат»
| Серия 01 | Стандартные раздельно-совмещенные преобразователи |
| Серия 02 | Широкодиапазонные раздельно-совмещенные преобразователи |
| Серия Т | Высокотемпературные раздельно-совмещенные преобразователи |
| Серия 04 | Малогабаритные раздельно-совмещенные преобразователи |
| П111-Х | Контактные совмещенные прямые преобразователи |
| Серия ТМК | Преобразователи для толщинометрии изделий под защитными покрытиями |
Раздельно — совмещенные преобразователи стандартные (Серия 01) и широкодиапазонные (Серия 02)
Преобразователи служат для измерения остаточной толщины стенок металлических и неметаллических изделий при изготовлении, эксплуатации и ремонте.
| Тип | Диапазон измеряемых толщин по КУСОТ-180, мм |
Рабочая частота, МГц ±5% | Размер контактной поверхности не более, мм |
Минимальный радиус R контролируемого изделия при толщине стенки S, мм |
Макс. значение шероховатости со стороны установки преобразователя, мкм |
Габариты, мм | |
| Серия 01 | Серия 02 | ||||||
| П112-10-6/2-А-01 П112-10-6/2-А-02 |
0,6-15 | 0,6-20 | 10 | Ø8 | R5 S1,2 | 40 | Ø17×25 |
| Серия 02 R5 S1,1 |
Серия 02 80 |
||||||
| П112-5-10/2-А-01 П112-5-10/2-А-02 |
1,5-200 | 1,0-200 | 5 | Ø12 | R10 S2 | 120 | Ø12×25 |
| П112-2,5-10/2-А-01 | 2,0-75 | 2,5 | R10 S3 | 160 | |||
| П112-10-4×4-А-01 | 1,0-40 | 5 | 4×9 | R5 S1,3 | 120 | Ø18×26 | |
| П112-5-12/2-Б-01 | 1,5-200 | 1,0-300 | 5 | Ø15 | R10 S2 | 80 | Ø25×45 |
| П112-2,5-12/2-Б-01 | 2,0-200 | 2,0-300 | 2,5 | R10 S2 | 80 | ||
| П112-2,5-12/2-А-01 | 3,0-200 | 2,5 | R10 S3 | 80 | |||
Раздельно — совмещенные преобразователи высокотемпературные (Серия Т)
Преобразователи служат для измерения остаточной толщины труб, котлов и других изделий с высокой температурой нагрева (до 350 °С).
За счет применения специализированных материалов у преобразователей высокая температурная стабильность характеристик. Преобразователи имеют различные контактные площадки, что позволяет работать с изделиями разных форм, в том числе с трубами малого диаметра.
| Тип | Диапазон измеряемых толщин по КУСОТ 180, мм |
Рабочая частота, МГц ±5% |
Размер контактной поверхности не более, мм | Минимальный радиус R контролируемого изделия при толщине стенки S, мм | Макс. значение шероховатости со стороны установки преобразователя, мкм |
Габариты, мм |
| П112-10-6/2-Т-01 | 0,8-20 | 10 | Ø7 | R5 S1 | 80 | Ø26×48 |
| П112-5-10/2-Т-01 | 1,0-100 | 5 | Ø11 | R10 S2 | 80 | Ø26×48 |
Раздельно — совмещенные преобразователи малогабаритные (Серия 04)
Преобразователи служат для измерения толщины малогабаритных изделий в труднодоступных местах (турбинные лопатки, лонжероны, трубы малой толщины) и в местах, требующих локальности измерения (малого контактного пятна).
Преобразователи хорошо зарекомендовали себя в авиационной промышленности.
| Тип | Диапазон измеряемых толщин по КУСОТ 180, мм | Рабочая частота, МГц ±5% |
Размер контактной поверхности не более, мм | Минимальный радиус R контролируемого изделия при толщине стенки S, мм | Макс. значение шероховатости со стороны установки преобразователя, мкм | Габариты, мм |
| П112-10-6/2-А-04 | 0,5-10 0,4-10 (поAl) |
10 | Ø7 | R5 S1,1 | 40 | Ø11×15 |
| П112-10-4/2-А-04 | 0,5-10 | 10 | Ø4,8 | R3 S0,8 | 40 | Ø9×16 |
| П112-10-2×8-А-04 | 0,6-10 | 10 | 2×8 | R2 S0,8 | 40 | 4,6×9,9×31 |
Преобразователи для толщинометрии изделий под защитными покрытиями (Серия ТМК) сняты с производства!
Преобразователи к толщиномерам Булат-1S и Булат-2 для измерения остаточной толщины стенок из ферромагнитных и неферромагнитных металлов под защитными покрытиями (без их снятия) и толщины слоев биметаллических изделий.
| Тип | Диапазон измеряемых толщин по КУСОТ 180, мм | Диапазон толщин защитных покрытий, мм | Рабочая частота, МГц ±5% |
Размер контактной поверхности не более, мм | Макс. значение шероховатости со стороны установки преобразователя, мкм | Габариты, мм |
| ТМК112-10-6-NF1-01ТМК112-10-6-NF1-04 | 0,8-10 | До 0,5 | 10 | Ø8 | 80 | Ø24×46 |
| 0,5-10 | До 0,4 | 10 | Ø8 | 80 | Ø24×46 | |
| ТМК112-5-10-NF1-01 | 1,5-75 | До 0,5 | 5 | Ø12 | 40 | Ø24×46 |
| ТМК112-10-6-F1-01 | 0,8-10 | До 0,5 | 10 | Ø9 | 40 | Ø24×46 |
| ТМК112-5-10-F1-01 | 1,5-75 | До 0,5 | 5 | Ø13 | 80 | Ø24×46 |
