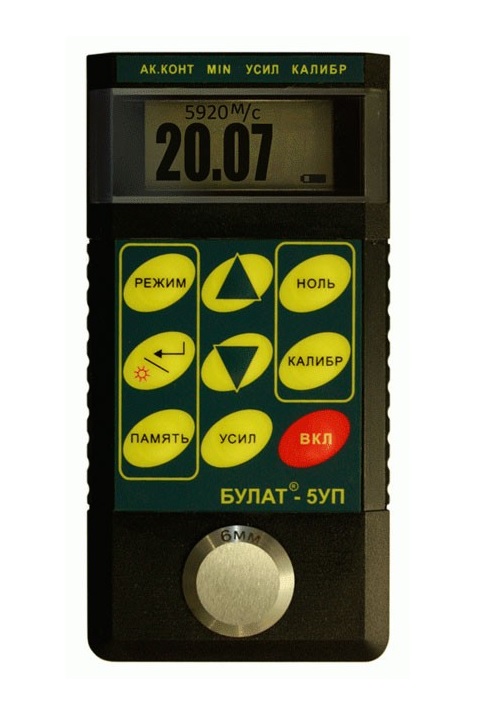

Ультразвуковой толщиномер Булат 5УП
Назначение
Измерение толщины изделий из металлических и неметаллических материалов (листов, емкостей, труб, трубопроводов, мостовых, корпусных, транспортных и других конструкций), в процессе эксплуатации для определения их коррозионного состояния или после изготовления на энергетических, трубопрокатных, машиностроительных, судостроительных, транспортных или других предприятиях.
Особенности:
- высокая чувствительность, простота и удобство в работе;
- возможность ручной и автоматической регулировки чувствительности;
- возможность подключения любого количества преобразователей;
- матричный индикатор с дружественным интерфейсом, построение по принципу одна кнопка — одна функция;
- автоматическое распознавание преобразователей со встроенными микросхемами памяти характеристик, обеспечивающее легкую замену и подключение новых преобразователей без необходимости их предварительной калибровки;
- подсветка индикатора;
- возможность записи результатов измерения и передачи данных в компьютер.
Ультразвуковой толщиномер Булат 5УП характеристики:
| Диапазон измерений T (по стали), мм | 0,5…300* |
| Основная погрешность измерений, мм | |
| Т=0,6–10 | ±(0,002Т+0,03) |
| Т=10–200 | ±(0,002Т+0,05) |
| Возможность регулировки усиления | + |
| Память данных | до 2000 измерений |
| Передача данных в компьютер | + |
| Индикатор | матричный |
| Скорость распространения ультразвука, м/с | 1000 — 9000 |
| Диапазон рабочих температур для прибора | -10+50° С |
| Габаритные размеры, мм | 123x60x25 |
| Питание: батарея или аккумулятор, В | 9 |
| Масса прибора, г | 180 |
| Разъемы | Lemo 00 |
* Зависит от характеристик контролируемого материала и типа преобразователя.
Ультразвуковой толщиномер Булат 5УП комплект поставки:
- блок обработки информации;
- комплект преобразователей (2 шт.), типы согласуются с заказчиком;
- два аккумулятора 9 В и зарядное устройство;
- кабель связи с компьютером;
- диск с программой связи с компьютером и программой обработки данных Constanta-Data;
- руководство по эксплуатации;
- методика поверки;
- футляр.
Ультразвуковой толщиномер Булат 5УП принадлежности:
| Тип преобразователя | Обозначение | Диапазон измеряемых толщин по КУСОТ-180, мм | Рабочая частота, МГц ±5% | Размер контактной поверхности, мм | Минимальный радиус R контролируе-мого изделия при толщине стенки S, мм | Макс. значение шерохо-ватости, мкм | Габариты мм | |
| Серия 01 | Серия 02 | |||||||
| Раздельно — совмещенные преобразователи стандартные (Серия 01) и широкодиапазонные (Серия 02). Преобразователи служат для измерения остаточной толщины стенок металлических и неметаллических изделий при изготовлении, эксплуатации и ремонте. | П112-10-6/2-А-01
П112-10-6/2-А-02 |
0,6-15 | 0,6-20 | 10 | Ø8 | R5 S1,2 | 40 | Ø17×25 |
| Серия 02 R5 S1,1 |
Серия 02 80 |
|||||||
| П112-5-6/2-А-01
П112-5-6/2-А-02 |
1,2-30 | 1,0-30 | 5 | R5 S1,5 | 80 | |||
| Серия 02 R5 S1,3 |
||||||||
| П112-5-10/2-А-01
П112-5-10/2-А-02 |
1,5-200 | 1,0-200 | 5 | Ø12 | R10 S2 | 120 | Ø12×25 | |
| П112-2,5-10/2-А-01 | 2,0-75 | 2,5 | R10 S3 | 160 | ||||
| П112-10-4×4-А-01 | 1,0-40 | 5 | 4×9 | R5 S1,3 | 120 | Ø18×26 | ||
| П112-10-4×4-Б-01
П112-10-4×4-Б-02 |
0,8-50 | 0,5-50 | 10 | R5 S1,2 | 40 | |||
| Серия 02 R5 S1,1 |
||||||||
| П112-5-4×4-Б-01
П112-5-4×4-Б-02 |
1,2-40 | 0,8-50 | 5 | R5 S1,5 | 80 | |||
| П112-5-12/2-Б-01
П112-5-12/2-Б-02 |
1,5-200 | 1,0-300 | 5 | Ø15 | R10 S2 | 80 | Ø25×45 | |
| П112-2,5-12/2-Б-01
П112-2,5-12/2-Б-02 |
2,0-200 | 2,0-300 | 2,5 | R10 S2 | 80 | |||
| Серия 02 R10 S3 |
||||||||
| П112-2,5-12/2-А-01 | 3,0-200 | 2,5 | R10 S3 | 80 | ||||
| Раздельно — совмещенные преобразователи высокотемпературные (Серия Т) Преобразователи служат для измерения остаточной толщины труб, котлов и других изделий с высокой температурой нагрева (до 350 °С). За счет применения специализированных материалов у преобразователей высокая температурная стабильность характеристик. Преобразователи имеют различные контактные площадки, что позволяет работать с изделиями разных форм, в том числе с трубами малого диаметра. | П112-10-6/2-Т-01 | 0,8-20 | 10 | Ø7 | R5 S1 | 80 | Ø26×48 | |
| П112-5-10/2-Т-01 | 1,0-100 | 5 | Ø11 | R10 S2 | 80 | Ø26×48 | ||
| П112-5-12/2-Т-01 | 1,0-100 | 5 | Ø14 | R10 S2 | 80 | Ø26×48 | ||
| П112-2,5-12/2-Т-01 | 0,5-100 | 2,5 | Ø14 | R10 S2 | 80 | Ø26×48 | ||
| Раздельно — совмещенные преобразователи малогабаритные (Серия 04). Преобразователи служат для измерения толщины малогабаритных изделий в труднодоступных местах (турбинные лопатки, лонжероны, трубы малой толщины) и в местах, требующих локальности измерения (малого контактного пятна). Преобразователи хорошо зарекомендовали себя в авиационной промышленности. | П112-10-6/2-А-04 | 0,5-10 0,4-10 (поAl) |
10 | Ø7 | R5 S1,1 | 40 | Ø11×15 | |
| П112-10-4/2-А-04 | 0,5-10 | 10 | Ø4,8 | R3 S0,8 | 40 | Ø9×16 | ||
| П112-10-2×8-А-04 | 0,6-10 | 10 | 2×8 | R2 S0,8 | 40 | 4,6×9,9×31 | ||
| Преобразователи для толщинометрии изделий под защитными покрытиями (Серия ТМК). Преобразователи к толщиномерам Булат-1S и Булат-2 для измерения остаточной толщины стенок из ферромагнитных и неферромагнитных металлов под защитными покрытиями (без их снятия) и толщины слоев биметаллических изделий. Диапазон толщин защитных покрытий — до 0,5 мм | ТМК112-10-6-NF1-01 | 0,8-10 | 10 | Ø8 | 80 | Ø24×46 | ||
| ТМК112-10-6-NF1-04 | 0,5-10 | 10 | Ø8 | 80 | Ø24×46 | |||
| ТМК112-5-10-NF1-01 | 1,5-75 | 5 | Ø12 | 40 | Ø24×46 | |||
| ТМК112-10-6-F1-01 | 0,8-10 | 10 | Ø9 | 40 | Ø24×46 | |||
| ТМК112-5-10-F1-01 | 1,5-75 | 5 | Ø13 | 80 | Ø24×46 | |||
| Контактные совмещенные прямые преобразователи П111-Х-К12. Преобразователи предназначены для контроля изделий с нормально обработанной поверхностью. Протектор выполнен из сверхпрочного материала. Возможно изготовление преобразователей с верхним выводом. Диапазон рабочих температур от –30 до +55 °С. Величина мертвой зоны по КМД4 — 5 мм | П111-5-К12 | 6,0-600 | 5 | Ø13 | Ø17×25 | |||
| П112-2,5-К12 | 6,0-600 | 2,5 | Ø13 | Ø17×25 | ||||
