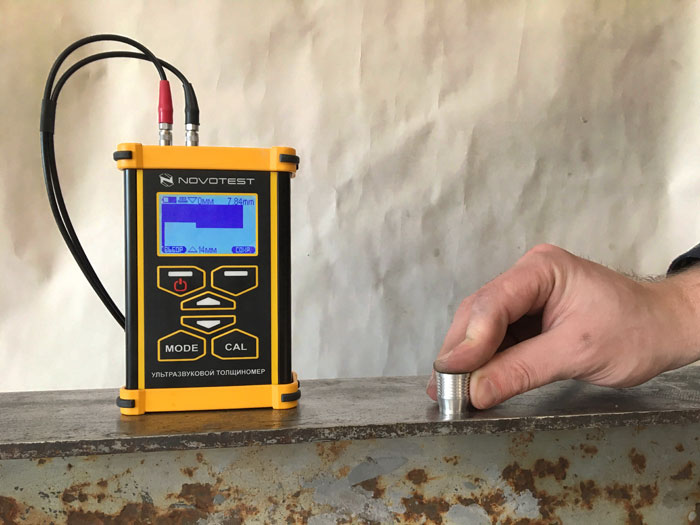

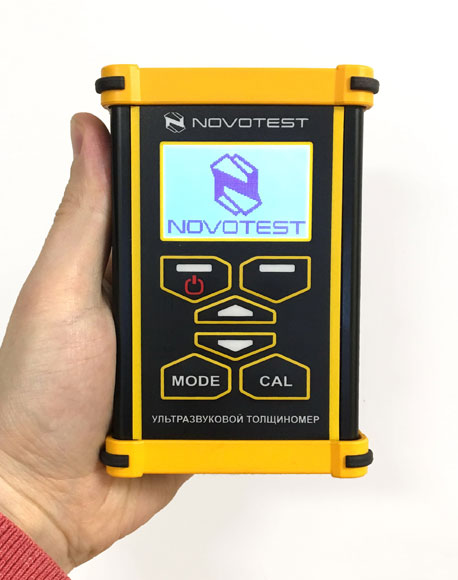

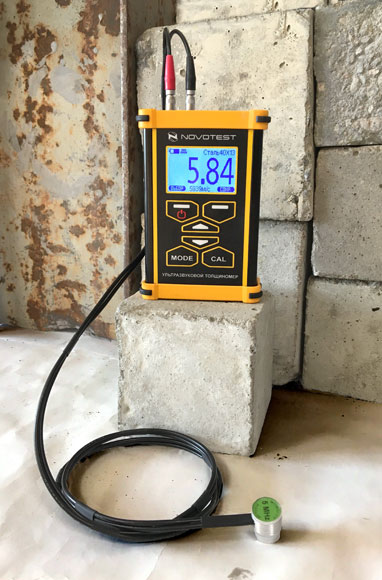

Ультразвуковой толщиномер NOVOTEST УТ-1М (СТ)
NOVOTEST УТ-1М-СТ – версия ультразвукового толщиномера NOVOTEST УТ-1 в прочном металлическом корпусе для работы в сложный условиях, где высок шанс повредить прибор (падение самого прибора или...
Загрузка...
снят с пр-ва
снят с пр-ва
| NOVOTEST УТ-1М-СТ – версия ультразвукового толщиномера NOVOTEST УТ-1 в прочном металлическом корпусе для работы в сложный условиях, где высок шанс повредить прибор (падение самого прибора или детали на прибор), а также при «небрежной» эксплуатации, когда у прибора нет закрепленного оператора.
УТ-1М-СТ предназначен для измерения толщины изделий, в которых распространяются ультразвуковые колебания, при одностороннем доступе к ним в процессе их изготовления и эксплуатации. На приборе с легкостью сможет работать пользователь любого уровня подготовки. Режим «В-скан» позволяет визуализировать изменение толщины исследуемого объекта и облегчает работу при поточном контроле. А специальный режим отображает дополнительную информацию о серии проведенных измерений с указанием максимальных и минимальных измеренных значений. |
В зависимости от предполагаемого диапазона толщин и материала объектов контроля толщиномер может быть укомплектован различными датчиками (преобразователями) на выбор заказчика.
НАЗНАЧЕНИЕ:
- Контроль толщины изделий и конструкций из металлов и сплавов, стекла, полимерных и иных материалов при одностороннем доступе к ним.
- Вычисление скорости распространения ультразвуковой волны в разнообразных материалах.
ОСОБЕННОСТИ:

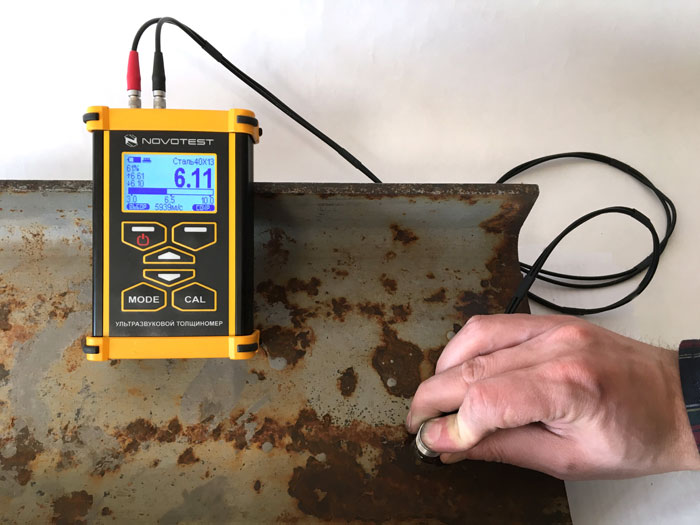

- возможность измерения даже грубых корродированных поверхностей
- возможность подключения разнообразных преобразователей в зависимости от материала и толщины объекта измерения
- загрузка настроек типа подключенного преобразователя из памяти прибора
- быстрая настройка ультразвукового толщиномера на объект, исходя из скорости ультразвука либо его толщины
- установка задержки в призме (компенсации нуля преобразователя)
- графический дисплей с подсветкой
- индикатор заряда батареи
- питание прибора от стандартных аккумуляторов типа АА, что позволяет заменить их на обычные батарейки при такой необходимости
- корпус из прочного алюминиевого сплава
- возможность проводить измерение объектов толщиной до 100 см
- специальный режим с выводом дополнительной информации о серии проведенных измерений с указанием максимальных и минимальных измеренных значений, текущего значения, а также визуально отображения диапазона измерения
- доступность тонкой настройки акустического тракта для продвинутых пользователей
- возможность отображения результата измерения в виде B-скана
- корректировка усиления непосредственно в режиме контроля
- сохранение результатов измерения в памяти прибора с возможностью выгрузки на ПК
- специальная программа для ПК с возможностью печати протокола измерений
- предустановленные, в памяти прибора, значения скорости распространения ультразвука для различных материалов
| Диапазон измеряемых толщин (по стали, в зависимости от типа датчика), мм | 0,8 … 1000 |
| Диапазон установки скорости ультразвука, м/с | 700 — 17000 |
| Дискретность отсчета на цифровом индикаторе, мм | 0,01 |
| Время установления показаний, с, не более | 1 |
| Основная погрешность измерения, мм | ±(0,01Т+0,05) |
| Габаритные размеры, мм | 130х89х39 |
| Рабочий диапазон температур, °С | от -25 до +40 |
| Питание | 2 элемента питания типа АА |
| Время непрерывной работы, ч, не менее |
25 |
| Масса электронного блока с батареей, не более, кг | 0,25 |
Технические характеристики преобразователей:
Стандартные датчики:
| Тип датчика | Диапазон (по стали) |
| 10 МГц (П112-10-6/2) |
0,8 — 30 мм 30 – 75 мм (погрешность не нормируется) |
| 5 МГц (П112-5-10/2) |
1,0 — 75 мм 75 – 500 мм (погрешность не нормируется) |
| 2,5 МГц (П112-2,5-12/2) |
2,0 — 300 мм 300 – 600 мм (погрешность не нормируется) |
Нестандартные датчики:
| Тип датчика | Диапазон |
| Высокотемпературные: 5 МГц и 10 МГц (до 200° С)Возможно изготовление датчиков с иными характеристиками по спецзаказу |
диапазон 1,0 — 500 мм по стали в зависимости от типа |
| Низкочастотные: 1,25 МГц (П112-1,25-20/2) |
Для материалов с высокой степенью затухания сигнала диапазон 3,0 — 1000 мм по стали |
- электронный блок толщиномера
- стандартный датчик (один на выбор)
- 2 аккумулятора
- зарядное устройство
- руководство по эксплуатации
- контактная жидкость
- кабель для связи с ПК
- диск с ПО
- сумка с плечевым ремнем
Дополнительные опции для заказа:
- свидетельство о поверке
- дополнительные датчики различного типа
- дополнительные аккумуляторы
- дополнительное зарядное устройство
- ультразвуковой стандартный образец толщины
