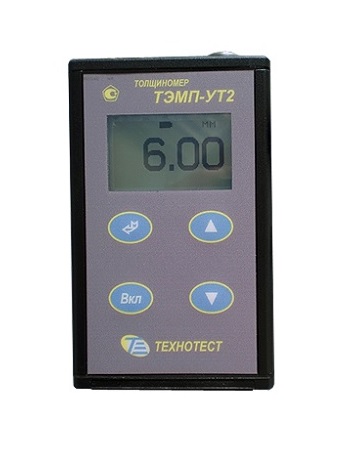

Ультразвуковой толщиномер ТЭМП-УТ2
Загрузка...
Ультразвуковой толщиномер общего назначения ТЭМП-УТ2 предназначен для измерения толщины изделий, изготовленных из конструкционных металлических сплавов и неметаллических материалов при одностороннем доступе, и при значениях скорости распространения продольных УЗК в диапазоне от 1000 до 9999 м/с, а также скорости распространения ультразвуковых колебаний (УЗК) в изделиях известной толщины.
На толщиномер ТЭМП-УТ2 получен Сертификат об утверждении типа средств измерений № 32214 от 27.07.2008г., прибор зарегистрирован в Государственном реестре средств измерений РФ под № 38230-08.
Способ измерения – контактный, путем прижима ультразвукового преобразователя к поверхности контролируемого объекта с использованием контактной жидкости (вода, глицерин, спирт, масло, консистентные смазочные материалы и т.д.).
Объекты измерений – листы, стенки сосудов, котлов, труб, трубопроводов, изделия различного назначения, в том числе с окрашенными или корродированными поверхностями, в процессе их изготовления, эксплуатации или ремонта.
Особенности ТЭМП-УТ2:
- Встроенный образец толщины,
- Ручной выбор преобразователя из меню прибора;
- Запоминание следующих параметров:
— настроек для каждого преобразователя (коррекции установки «0», скорости ультразвука, параметров усилительного тракта);
— последней юстировки на определенный материал; - Запись в память и сохранение даже при отсутствии питания до 4000 результатов измерения с разбивкой на «страницы», их последующий просмотр и передача в ПК;
- Автоматическое отключение после завершения работы;
- Четкий, контрастный дисплей с большими цифрами;
- Прочный металлический корпус;
- Световая индикация акустического контакта преобразователя.
Технические характеристики ТЭМП-УТ2:
- Диапазоны измерений толщины, мм 0,8…200
- Дискретность измерения, устанавливаемая вручную: -0,01 мм или -0,1 мм (при толщине свыше 100,0 мм эта дискретность устанавливается автоматически)
- Питание прибора: от аккумуляторной батареи «НИКА», элементов «КРОНА» или их аналогов с номинальным напряжением 8,4…9 В.
- Память результатов измерения 4000
- Погрешность показаний прибора не более, мм 0,05
- Время одного измерения, не более, сек 0,3
- Рабочий диапазон температур, °С от -20 до +60
- Время непрерывной работы прибора не менее, час 10
- Шероховатость контролируемой поверхности не более, Rz 100
- Время до автоматического отключения, сек 180
- Габаритные размеры, мм 32х82х145
- Масса прибора в металлическом корпусе, не более, кг 0,5
Комплект поставки ТЭМП-УТ2:
| Наименование и условное обозначение | Кол-во, шт. |
| Блок электронный ТЭМП-УT2 | 1 |
| Преобразователи ультразвуковые (по выбору заказчика): П112-10-6/2; П112-5-6/2; П112-5-10/2; П112-5-12/2; П112-2,5-12/2 | 2 |
| Кабель подключения преобразователя к ультразвуковому толщиномеру | 2 |
| Кабель RS 232 связи с компьютером | 1 |
| Программное обеспечение на диске | 1 |
| Элементы питания типа «Крона» (9 В) | 1 |
| Элементы питания типа «Крона» (9 В) | 1 |
| Паспорт (включая методику поверки) | 1 |
