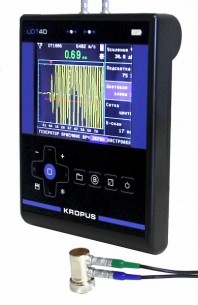

Ультразвуковой толщиномер УДТ-40
Загрузка...
УДТ-40 — высокоточный, не имеющий аналогов России, универсальный ультразвуковой толщиномер с высокой достоверностью контроля. Наличие А -скана исключает такие типичные ошибки при измерении толщины с помощью УЗК, как удвоение показаний, а В-скан позволяет наблюдать профиль дна изделия. Толщиномер реализует различные возможности контроля толщины — высокоточное измерение времени по переходу через «ноль», измерение времени между сигналами «эхо-эхо», измерение толщины металла под покрытиями, ЭМА контроль и пр.
Наличие встроенных контуров согласования, регулируемой частоты и формы импульса возбуждения и трех степеней электрического демпфирования позволяет использовать с толщиномером УДТ-40 любые ультразвуковые преобразователи с частотами от 0,5 до 15 МГц, как совмещенного, так и раздельно-совмещенного (раздельного) типа.
Сертификат Госстандарта России, ультразвуковой толщиномер зарегистрирован в Государственном реестре средств измерений и допущен к применению в Российской Федерации.
Особенности:
- Развертка экрана: от 4 до 400 мм (сталь)
- Дисплей: цветной TFT 320 х 240
- Усилитель: широкополосный 0.5 — 15 МГц
- Подключение любых УЗ и ЭМА преобразователей
- Диапазон регулировки усиления 110 дБ
- А-скан, В-скан (профиль дна изделия)
- Фиксирование минимального значения толщины
- «Заморозка» А-сигнала
- Коррекция V-образности р/с преобразователей
- Измерение толщины по одному сигналу или между двумя сигналами
- Точность индикации толщины: 0.001, 0.01 или 0.1
- Память конфигураций (все параметры прибора и преобразователя)
- Память результатов с возможностью просмотра результатов на экране
- Интерфейс — USB
- Питание:встроенный Li-Pol аккумулятора или внешний блок питания
- Не менее 12 часов работы от аккумуляторов
- Масса: 870 г
Ультразвуковой толщиномер УДТ-40 характеристики:
| Развертка | мин.: 0 — 4 мм макс.: 0 — 400 мм (сталь) |
| Диапазон скоростей | 1000 — 9999 м/с |
| Задержка | от 0 мкс до 168 мкс |
| Демпфирование | 50 ом / 1000 ом (до 25 ом в совмещенном режиме) |
| Входной импенданс | 50 ом / 600 ом |
| Зондирующий импульс | прямоугольный, амплитудой 200 В, с изменяемой длительность от 50 до 500 нс, с шагом 25 нс |
| Дисплей | цветной TFT с регулируемой яркостью, 115 х 85 мм; 320 х 240 точек, три настраиваемые цветовые схемы экрана |
| Время работы | не менее 8 часов (ЭЛД) |
| Питание | внешний блок питания 220 В AC |
| Рабочее напряжение питания | 4 — 10 В DC |
| Потребляемая мощность | Максимум 5 W, в зависимости от установленных параметров |
| Диапазон рабочих температур | от -20 до +55 °C (ЭЛД) от 0 до +55 °C (ЖКИ) |
| Габариты | 205 мм x 160 мм x 43 мм |
| Вес | 0,87 кг |
Ультразвуковой толщиномер УДТ-40 комплект поставки:
- электронный блок толщиномера УДТ-40;
- блок питания 9В / 220 В;
- кабель СР50-Lemo00 (2 шт.);
- преобразователь ультразвуковой П112-5-6/2;
- преобразователь ультразвуковой П112-10-А4/2;
- кабель FD46RS для подключения толщиномера к ПК;
- программное обеспечение толщиномера для ПК;
- комплект документации (руководство пользователя, паспорт, сертификат метрологической поверки);
- кейс для переноски.
