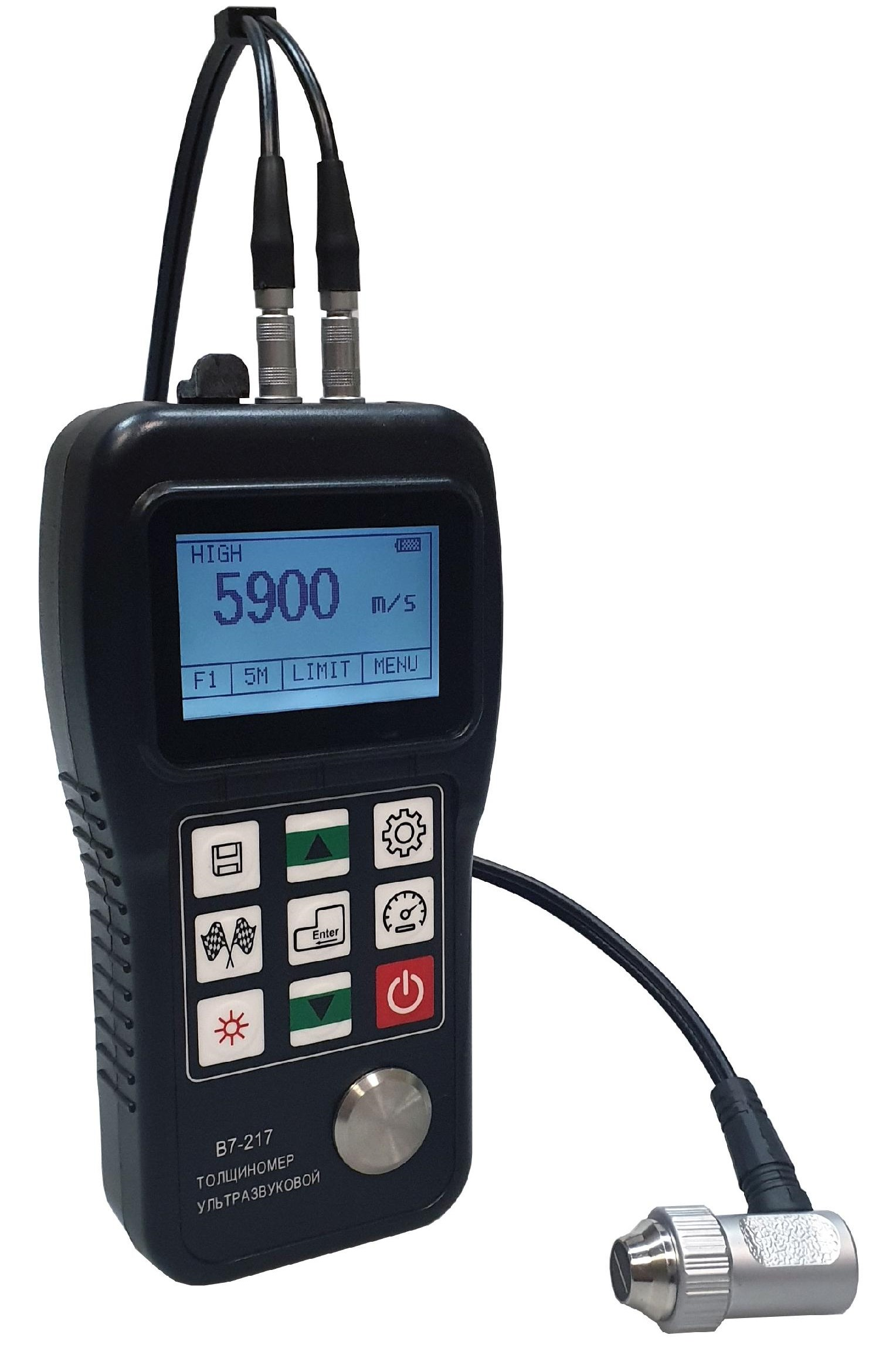

Ультразвуковой толщиномер В7-217
Загрузка...
Ультразвуковой толщиномер В7-217 предназначен для измерений толщины изделий из различных металлов и их сплавов, пластмасс, керамик, композитов, эпоксидных смол, стекла и других материалов, изготовленных из материалов с затуханием ультразвуковых колебаний при одностороннем доступе к поверхности контроля.
Толщиномер может работать с разными типами ультразвуковых пьезоэлектрических преобразователей (ПЭП), предназначенными для измерения конструкционных изделий различной толщины и состоянием поверхности, в т. ч. с высокой температурой.
Принцип действия
Основан на ультразвуковом эхо-импульсном методе неразрушающего контроля. В основе метода лежит измерение времени двойного прохода ультразвуковых волн через объект контроля (ОК), которое, при известной скорости распространения ультразвуковых волн в материале, пересчитывается в значение толщины.

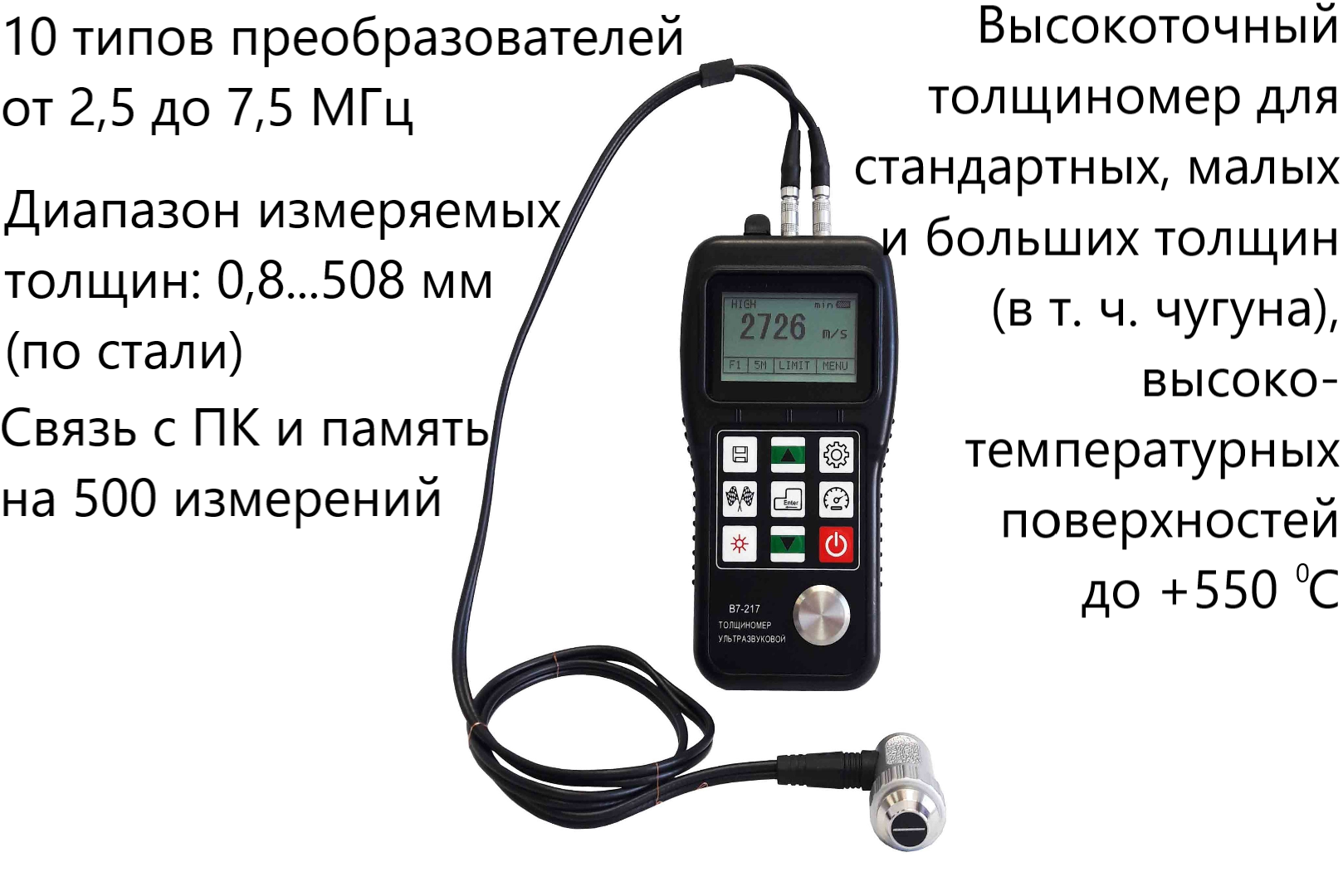

Толщиномеры ультразвуковые В7-217 измеряют толщины металлических и неметаллических изделий в диапазоне от 0,8 до 508 мм (по стали) с 10 различными типами преобразователей для стандартных (от -10 0С) и высокотемпературных (до 550 0С) поверхностей; низкочастотные преобразователи для толстых, сильно ослабляющих или сильно рассеивающих материалов, в т. ч. чугуна; миниатюрные преобразователи для измерения тонкостенных труб или труб с малой кривизной стенки. Измерения скорости звука, установка порога допустимого MIN и MAX значений, два уровня усиления приёмного тракта (низкое и высокое) для литого алюминия, меди и т. п., измерение с фиксацией минимума, возможность калибровки по 2-м точкам. Память на 500 измерений, передача данных на ПК, ПО для их хранения, обработки и распечатки. Данная модель является наиболее точной в линейке ультразвуковых толщиномеров В7.
Технические характеристики толщиномера В7-217:
|
Наименование
|
Параметр |
| Диапазон измерений толщины (по стали), мм:
· преобразователь ТМ-08 · преобразователь PT-06 · преобразователь GT-13-2 |
от 0,8 до 300,0 от 1 до 75,0 от 4 до 80 |
| Точность (дискретность, шаг отсчёта) измерения:
· при толщине менее 100 мм · при толщине более 99,99 мм |
0,1 / 0,01 0,1 |
| Пределы допускаемой абсолютной погрешности измерений толщины (по стали), мм
· преобразователь ТМ-08 · преобразователь PT-06 · преобразователь GT-13-2 H – измеренное значение толщины, мм |
±(0,005H+0,1) |
| Радиус кривизны поверхности полого цилиндра (стальной трубы), min, мм
· для преобразователя с частотой 2 МГц · для преобразователя с частотой 5 МГц · для преобразователя с частотой 7 МГц |
40 20 15 |
| Толщина стенки полого цилиндра (стальной трубы) при минимальном радиусе кривизны, min, мм
· для преобразователя с частотой 2 МГц · для преобразователя с частотой 5 МГц · для преобразователя с частотой 7 МГц |
4,0 3,0 2,0 |
| Диапазон скоростей распространения ультразвуковых волн, м/с |
1000…9999 |
| Шероховатость поверхности со стороны ввода УЗК, max, Rz мкм |
80 |
| Шероховатость поверхности со стороны, противоположной стороне ввода УЗК, max, Rz мкм |
160 |
| К-во дополнительных подключаемых преобразователей, в т. ч. высокотемпературных (*) |
5 (2*) |
| Длина кабеля преобразователя, не менее, мм |
900 |
| Температура поверхности контролируемых изделий (*высокотемпературные), °С |
-10…+60 (+300/+550*) |

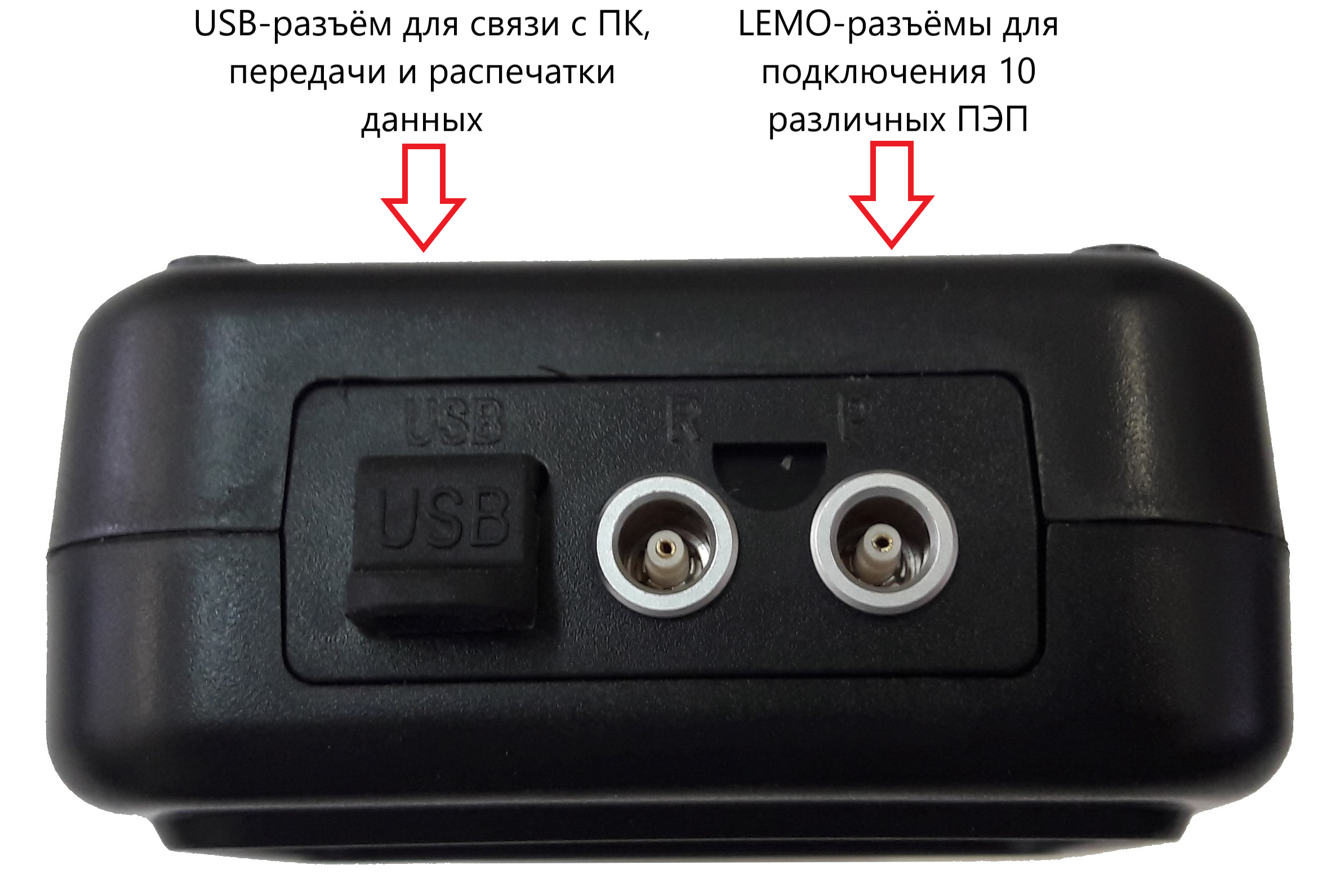

| Интерфейс передачи данных на ПК |
USB |
| Память |
500 значений |
| Температурный диапазон окружающей среды при работе толщиномера, °С |
0…+35 |
| Верхнее значение относительной влажности при 35 °С, % |
90 |

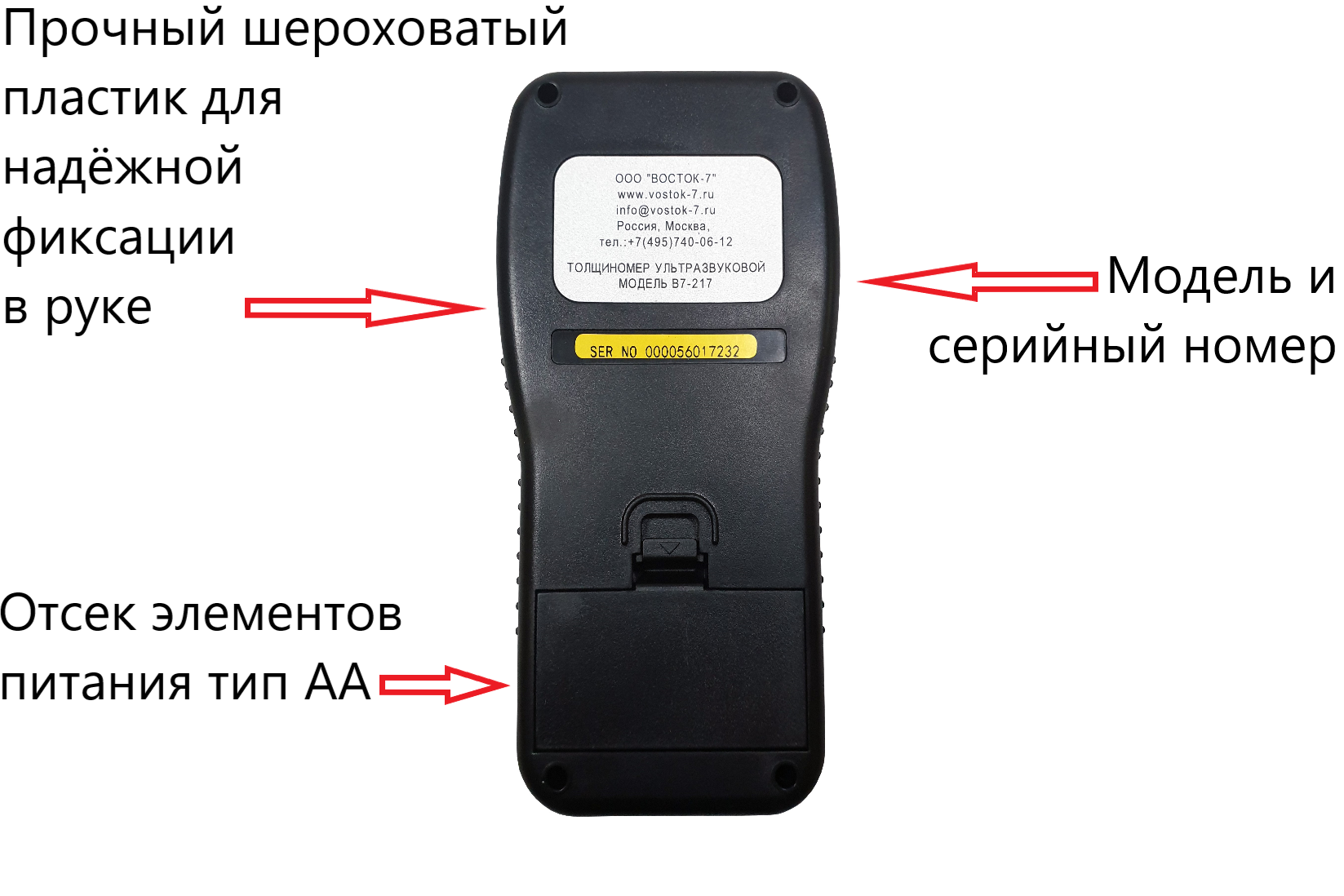

| Элементы питания: от батарей или аккумуляторов |
2 шт. 1,5 V тип АА |
| Время работы при полной зарядке и выкл. подсветке экрана, ч |
не менее 100 |
| Время авто выключения прибора при отключённом ПЭП, мин |
5 |
| Гарантийный срок эксплуатации, мес |
24 |
| Габаритные размеры Д*Ш*В, мм |
80*35*160 |
| Масса прибора (без элементов питания), кг |
0,32 |
