Ультразвуковой томограф низкочастотный А1040 MIRA

Ультразвуковой томограф А1040 MIRA предназначен для контроля конструкций из бетона, железобетона и камня при одностороннем доступе к ним с целью определения целостности материала в конструкции, поиска инородных включений, полостей, непроливов, расслоений и трещин, а также измерения толщины объекта контроля. Возможен контроль объектов с толщиной до 2,5 метров.

Преимущества А1040 MIRA:

• Визуализация внутренней структуры объекта контроля при одностороннем доступе
• Высокая производительность — реконструкция одной томограммы занимает 3 секунды
• Простота в использовании
• Высокая точность измерений и чувствительность прибора к различным отражателям
• Не требуется подготовка поверхности к контролю
• Износостойкие наконечники преобразователей

Особенности А1040 MIRA:

• Облегченный ударопрочный пластиковый корпус
• Быстросъемный аккумулятор
• Автономная работа с данными без внешнего компьютера
• Сухой акустический контакт
• Адаптация антенного устройства к неровностям поверхности конструкции
• Автоматическое измерение скорости распространения ультразвуковой волны в объекте контроля
• Трехмерное представление внутреннего строения объекта контроля и B-, C-, D-томограмм любого сечения объекта
• Возможность использования томографа при ручном контроле, а также в составе автоматизированных установок

Описание системы А1040 MIRA:

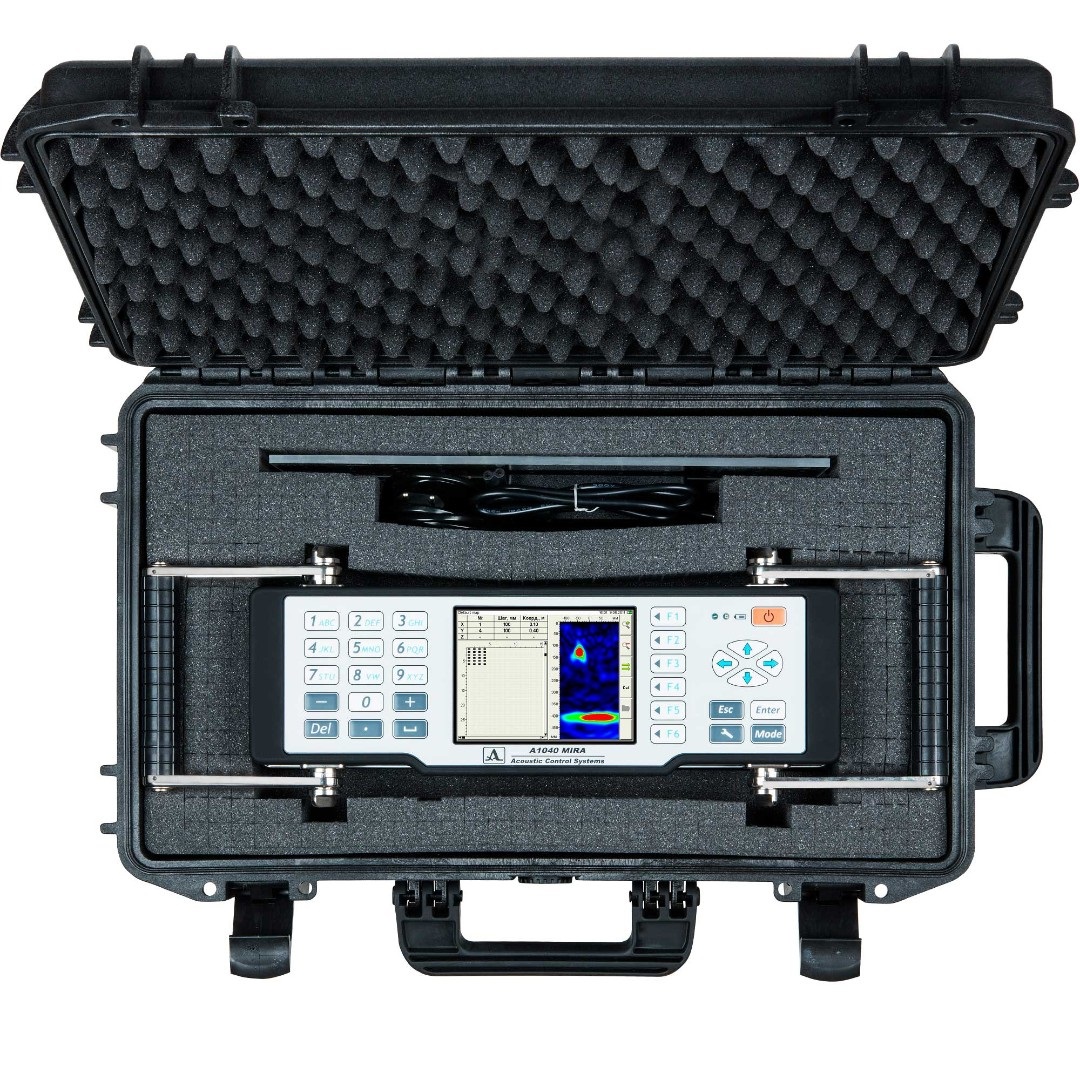

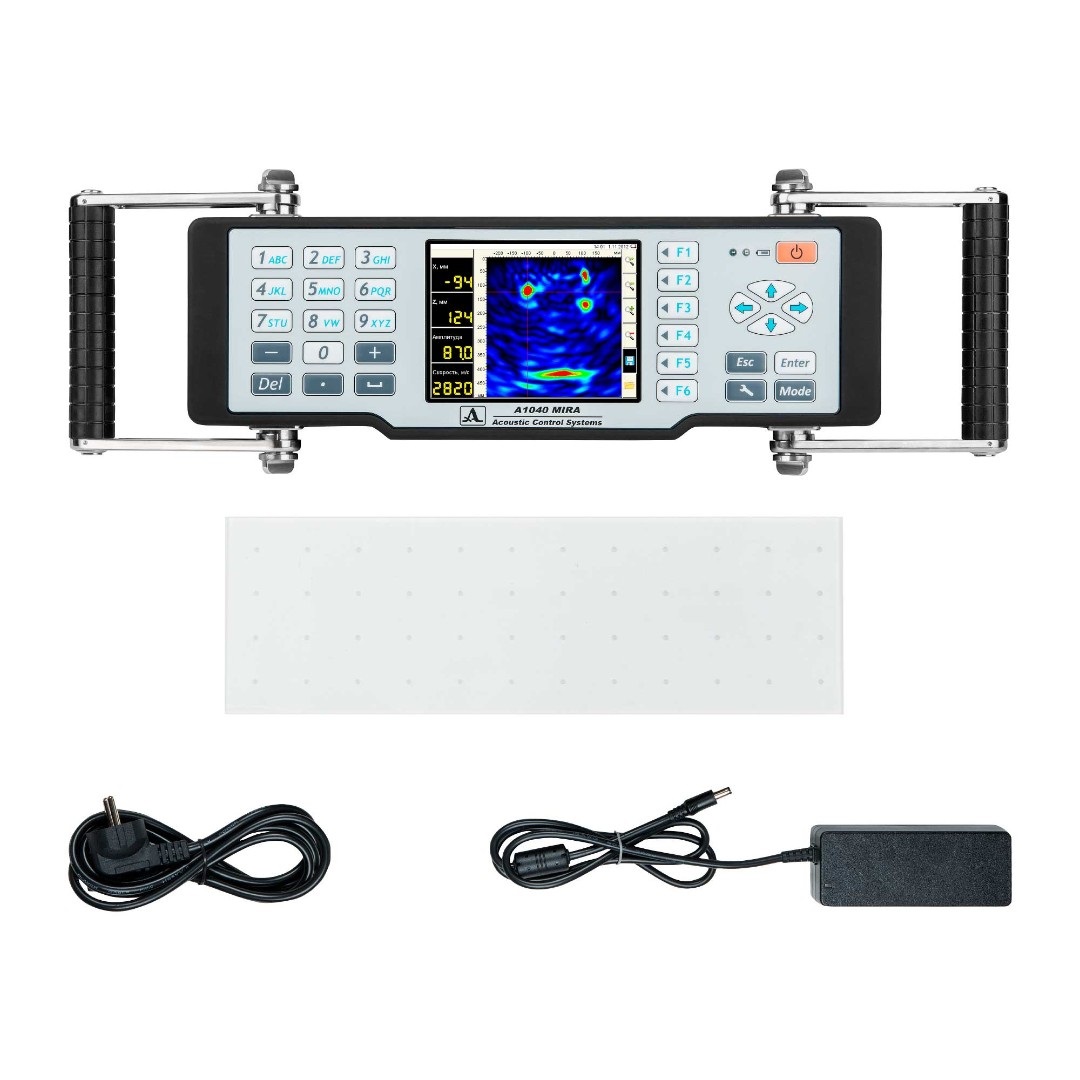

Томограф для бетона А1040 MIRA представляет собой полностью автономный измерительный блок, которым проводят сбор и томографическую обработку полученных данных. Измерительный блок содержит матричную антенную решетку из 48 (12 блоков по 4 элемента в каждом) низкочастотных широкополосных преобразователей поперечных волн с сухим точечным контактом и керамическими износостойкими наконечниками. Это обеспечивает их продолжительное использование по грубым поверхностям, без применения контактной жидкости. Каждый преобразователь имеет независимый пружинный подвес, что позволяет проводить контроль по неровным поверхностям. Номинальная рабочая частота решетки 50 кГц. Малогабаритный легкий корпус и переставляемая ручка обеспечивают комфортное применение прибора на горизонтальных, вертикальных и потолочных поверхностях объекта контроля.

Большой и яркий TFT дисплей и клавиатура позволяют легко настраивать прибор на объект контроля, выбирать необходимые режимы работы и проводить контроль, наблюдая получаемые результаты, что дает возможность их предварительного анализа. Съемный аккумулятор обеспечивает до 6 часов непрерывной работы. Благодаря специальной конструкции существует возможность легкой замены аккумулятора на дополнительный (поставляется опционально), что значительно увеличивает время автономной работы. Кроме того, возможно питание томографа напрямую от сети переменного тока.

Прибор имеет встроенный компьютер, позволяющий обрабатывать данные непосредственно в процессе работы, представлять их на экране и сохранять в памяти. Для расширенной обработки данных с помощью специализированного программного обеспечения существует возможность передать их на внешний компьютер.

Обработка и представление данных на экране томографа А1040 MIRA

В приборе используется метод синтезированной фокусируемой апертуры с комбинационным зондированием (САФТ-К), при котором происходит фокусировка ультразвука в каждую точку полупространства. Массив данных формируется путем сбора информации со всех измерительных пар антенного устройства томографа. Принимаемые антенной решеткой сигналы обрабатываются на встроенном компьютере непосредственно в процессе работы.

Затем полученные данные представляются на экране прибора и сохраняются в встроенной флеш-памяти. В результате получается наглядный образ сечения объекта контроля (В-тип), где разными цветами (в зависимости от выбранной цветовой схемы) закодирована отражающая способность каждой точки визуализируемого объема. Время сбора данных и вывода на экран образа сечения в одной позиции решетки – 3 сек.

Программное обеспечение А1040 MIRA

Прибор поставляется в комплекте со специализированным программным обеспечением для расширенной обработки собранных данных на внешнем компьютере.

Программа обеспечивает считывание данных из прибора и представления их как в виде томограмм, так и в 3-х мерном объемном виде, что облегчает понимание конфигурации внутренней структуры бетонного объекта контроля.

Для каждого отражателя можно определить координаты его залегания в объекте контроля.
